深圳市劲拓自 动化设备股份有限 公司 （培训资料 ） - 87- 附录 9 ： 多件检测功 能说明 第一步：扫 描标准 FOV 图像 1 、 加载一片 好的 PCB 到 AOI 上， 并加载测量程序 2 、 选择菜单 上：数据 生成标准 FOV 图像 3 、 点击‘进板 ’按钮即可自动 生成标准 FOV 图像 4 、 再找一片 好的 PCB ，生 成第二组标准 FOV 图像，图 像目录所在：
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 86-
色环 8

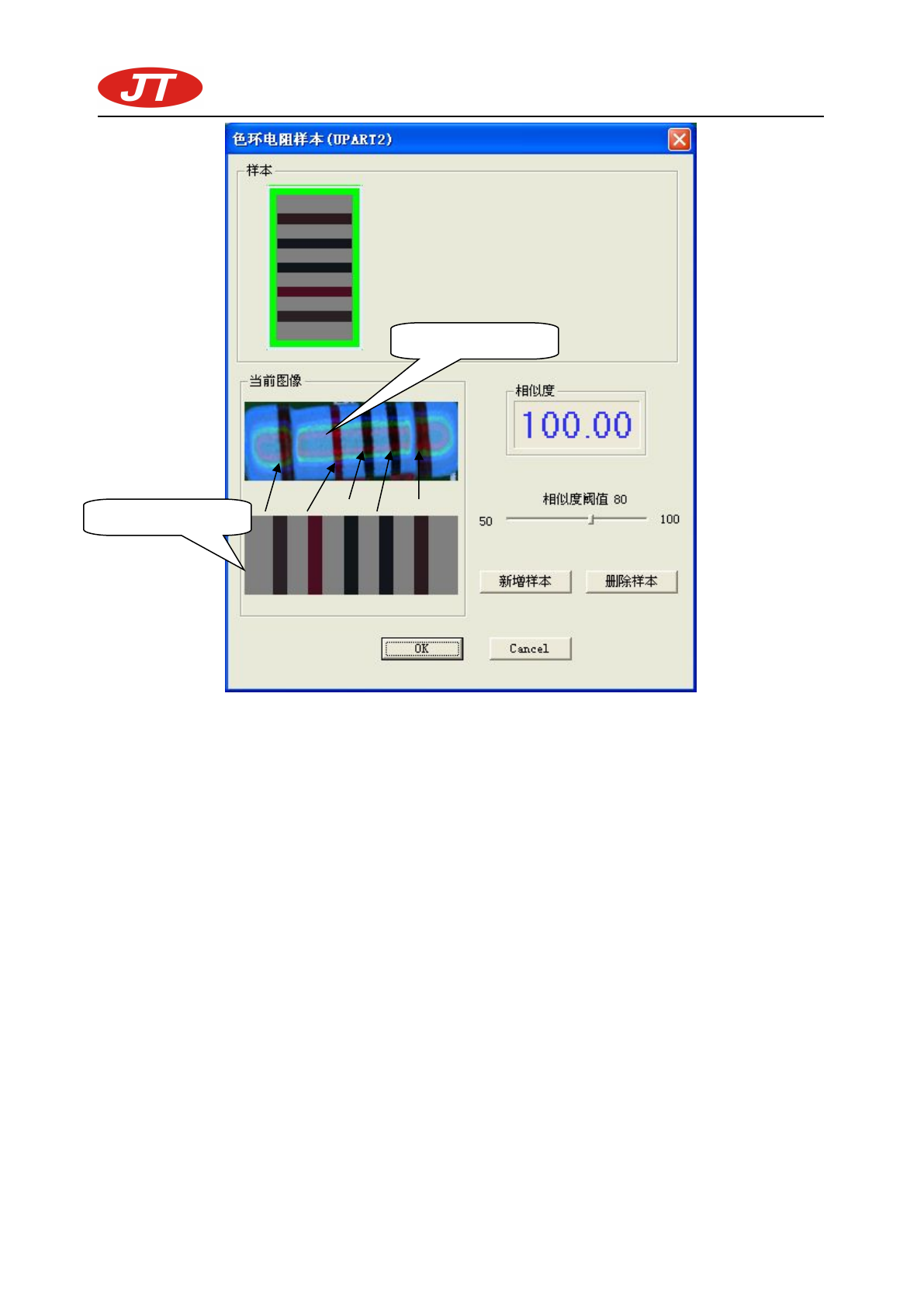

当前色环电阻图像
提取出来的色环带
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 87-
附录 9：多件检测功能说明
第一步：扫描标准 FOV 图像
1、 加载一片好的 PCB 到 AOI 上，并加载测量程序
2、 选择菜单上：数据
生成标准 FOV 图像

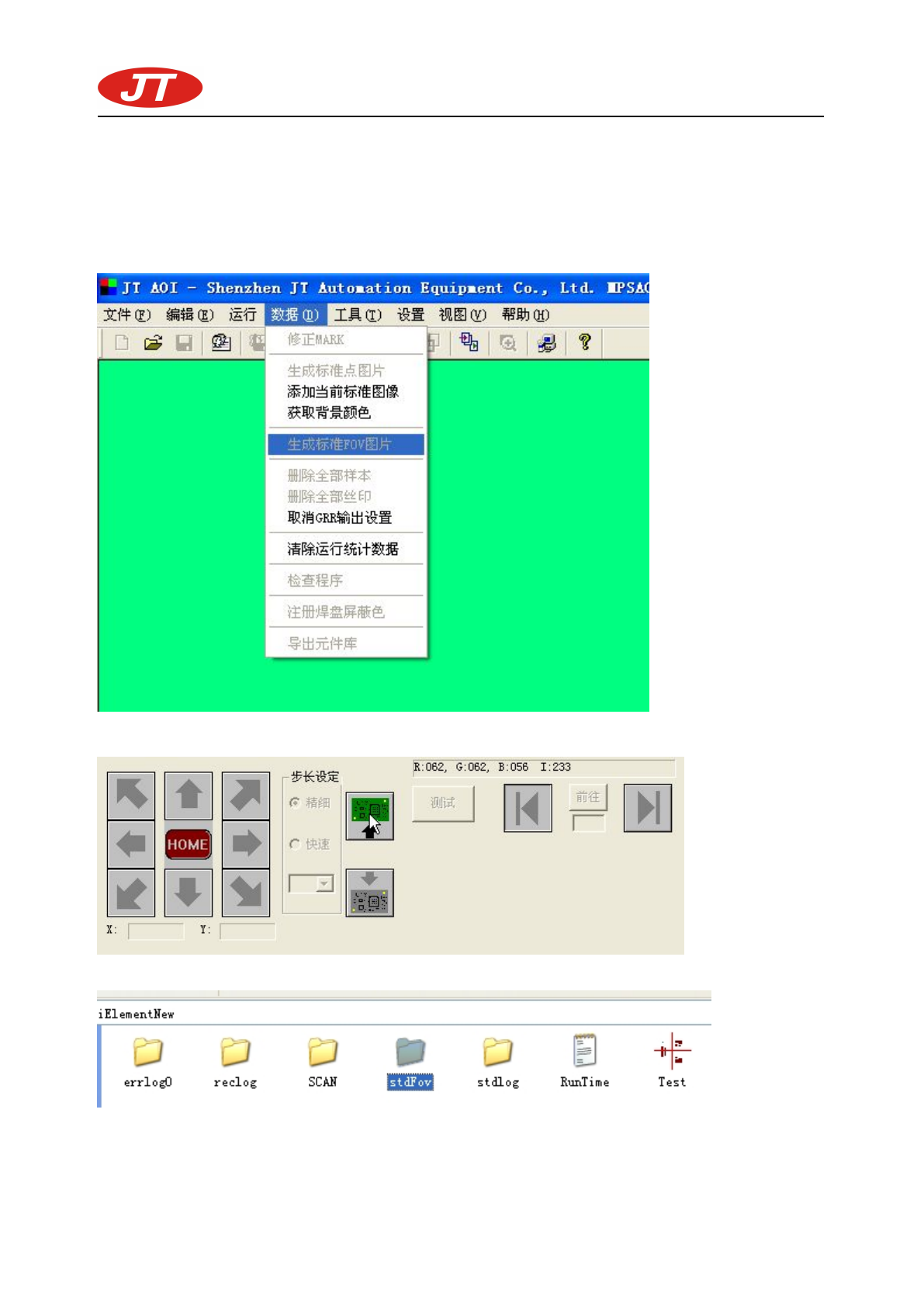

3、 点击‘进板’按钮即可自动生成标准 FOV 图像

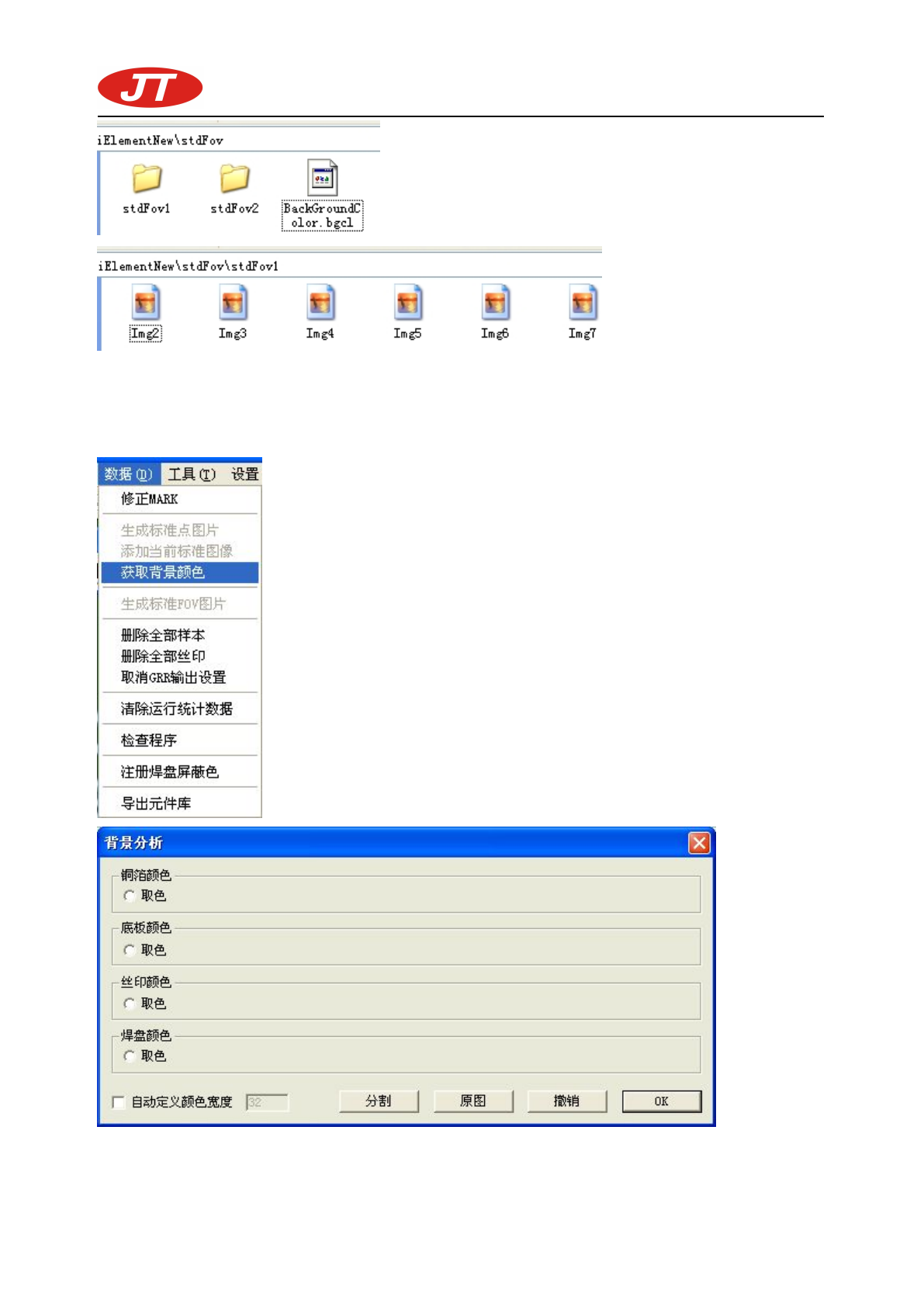

4、 再找一片好的 PCB，生成第二组标准 FOV 图像，图像目录所在：
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 88-
第二步：提取 FOV 背景颜色
1、 选择菜单：数据
获取背景颜色，然后会‘背景分析’对话框
2、选择对话框上四个‘取色’单选项中的其中一个，然后鼠标左键点击图像上的相应点以获取背景颜
