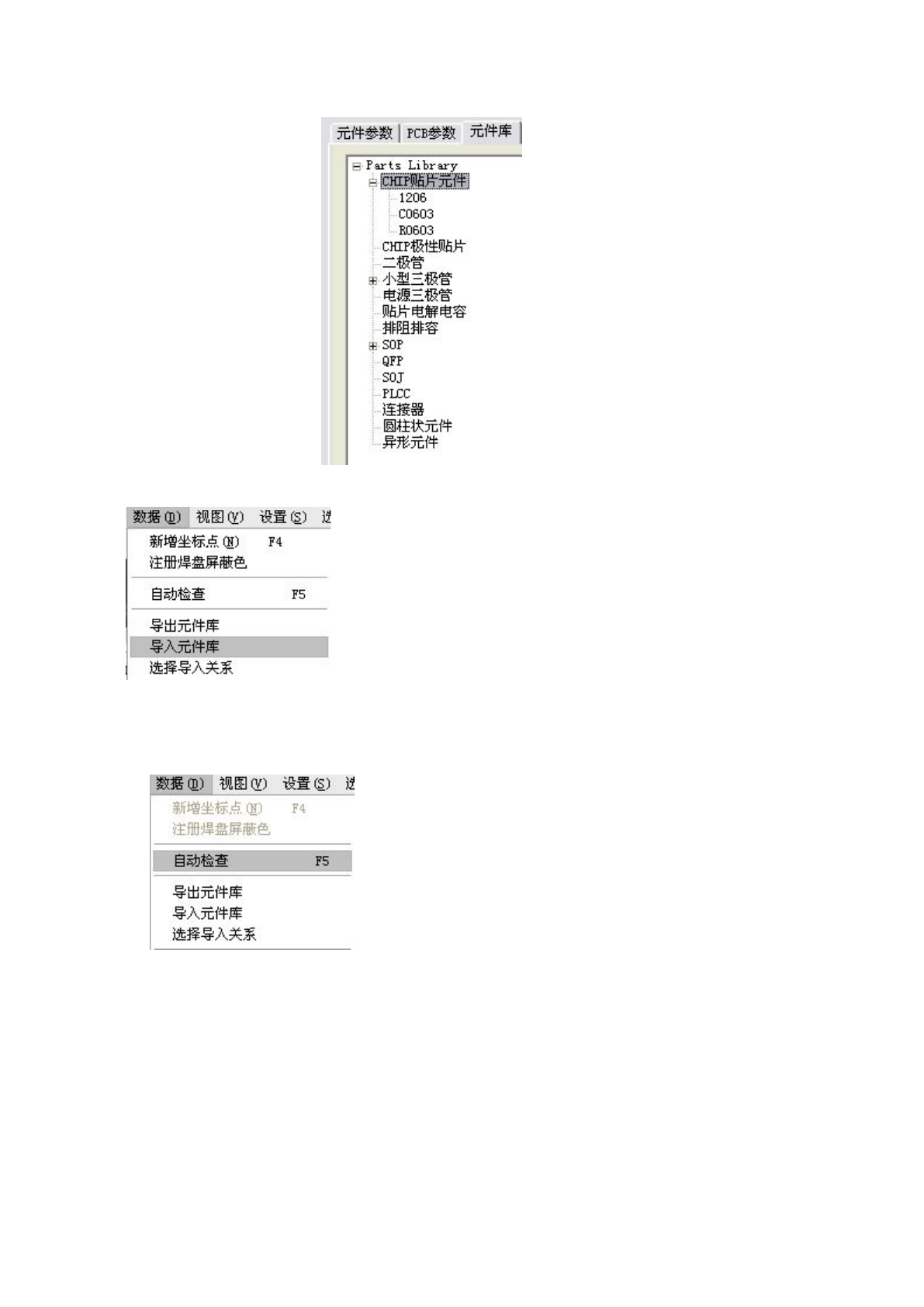

件进行定义，或使用元件库方式对元件进行定义。还可以将以前按物料号导出

的元件定义导入进来,方法如下：点击“数据—导入元件库”可将保存的元件数据从元件库中读取出来

，而在程序编辑完成后想要将做好的元件数据保存到库，点击“数据—导出元

件库”即可。

7.自动检查

所有要检查的元件定义完成后，点击“数据—自动检查” 进行对已编辑元件的自动检查。检查完成

后，报错信息会在窗口右侧的“检测报告”里显示出来。

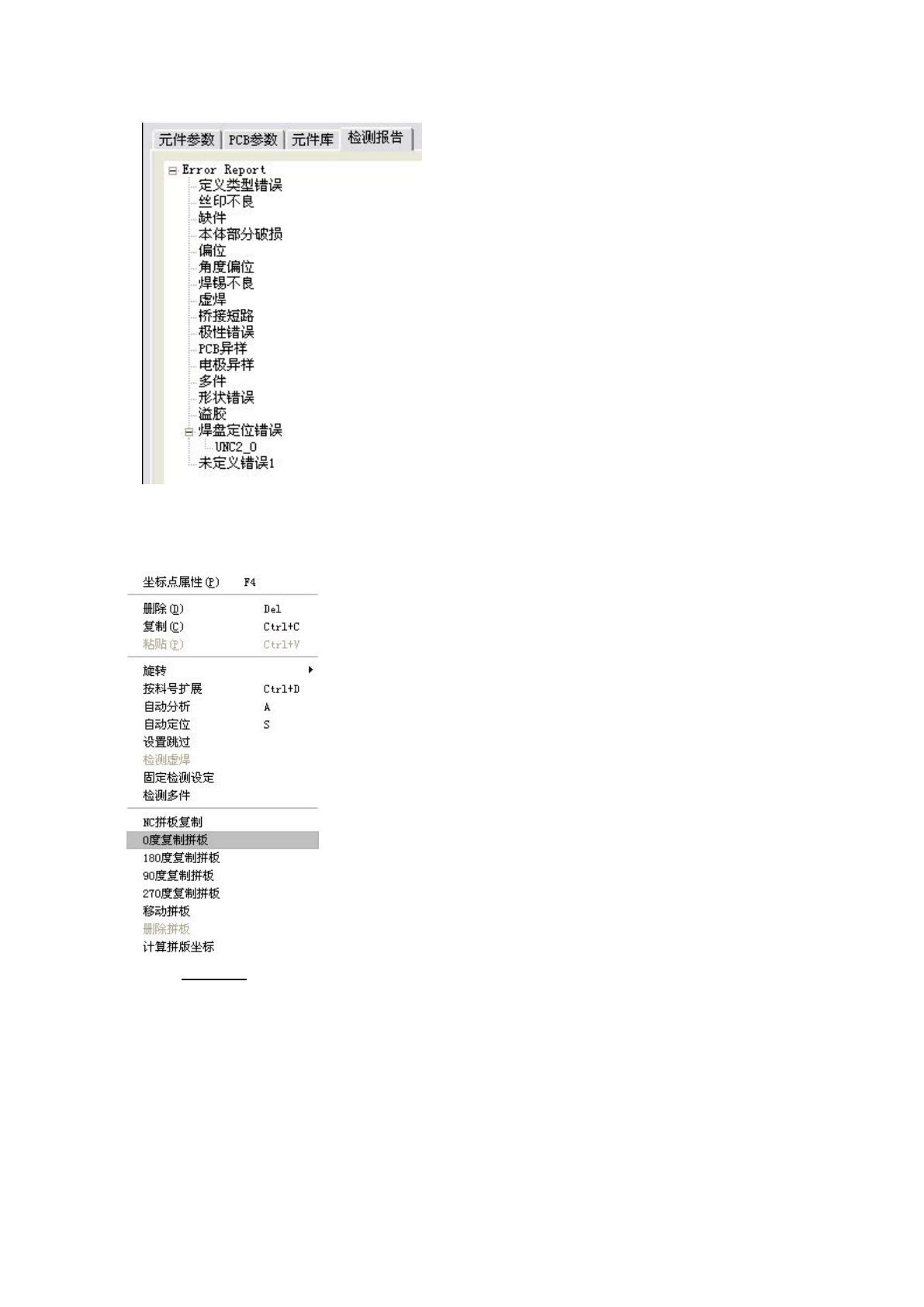

点击检测报查看是否有元件未检查通过。如果有，双击错误点的

位置号，找到该点,按错误类型进行个别调整。如果认为是不良点,不能通过.则不必调整.

8.复制拼板

1．自动检查全部通过后，如有拼板，则要进行拼板复制：在第一拼板上任意选择一个元件(越小越好)，

双击它的外框，单击鼠标右键，选择“0 度复制拼板”或“180 度复制拼板”后，这时鼠标会变成十字架状,找

到将要复制的拼板上的此点位置，将鼠标放置在此点中心，单击鼠标左键，进行拼板复制。

2.复制拼板后,如发现拼板复制位置有偏移,可双击选中该拼板的任意点,单击鼠标右键,选择“移动拼板”

鼠标会变成四方向型,将鼠标放置在元件中心,单击左键即可。

3．复制拼板后，将拼板上的元件定义“自动检查”一次。将错误点按错误类型进行调整。

4．“自动检查”全部通过后，点击菜单栏上的“数据—生成机器路径”生成优化后的机器测试程式并

计算拼板数据。生成机器路径后，可点击菜单栏上的“视图—显示机器路径”进行查看机器路径。

5．点击菜单栏上的“文件—保存程序” 进行程序保存。

4.3

颜色合成与各类元件参数的设置

软件颜色合成

JTaoi 软件给颜色的定义是：每一个独立的点都有与其相对应的 R/G/B/I 四色值，而通过对所测试颜色各

值的所在范围进行预设即完成了对颜色方面的抽取。例如：

上图是当鼠标激活 C35 位本体后的颜色设置图。鼠标停止移动时，有唯一的 R(129)/G(32)/B(18)/I(89)

四色值，此时颜色设置区域左侧三色三角形中各平行虚线显示的范围即是 R/G/B 三色的参数预设值。

如上图中 R （97~147），G（ 10~60），B（ 0~45）.而 I（63~113）的体现是右边两平行蓝色线框住的范围

（其中黑色柱状线的高低指示的是在该色值 I 下分布点数的多少）。因此，根据软件颜色方面的唯一性，可

以很好的规避异常色，抽取检测色从而达到实现检出的目的。
