67 二十八、上图 中红色圈标注出的 地方是需要设 定的， IP 地址 栏的 IP 地址 按自己设置的设定 。
66
二十三、MPSAOI 软件配置文件中的设置，选中“打开网络端口”和“远程记录结果”,如下图：
二十四、将“工作站模式”打钩选中，见图：
二十五、在下图中点击“浏览按钮，会出现对话框，见图：
二十六、出现上图后，单击鼠标左键选中映射的驱动器在点击“确定”。

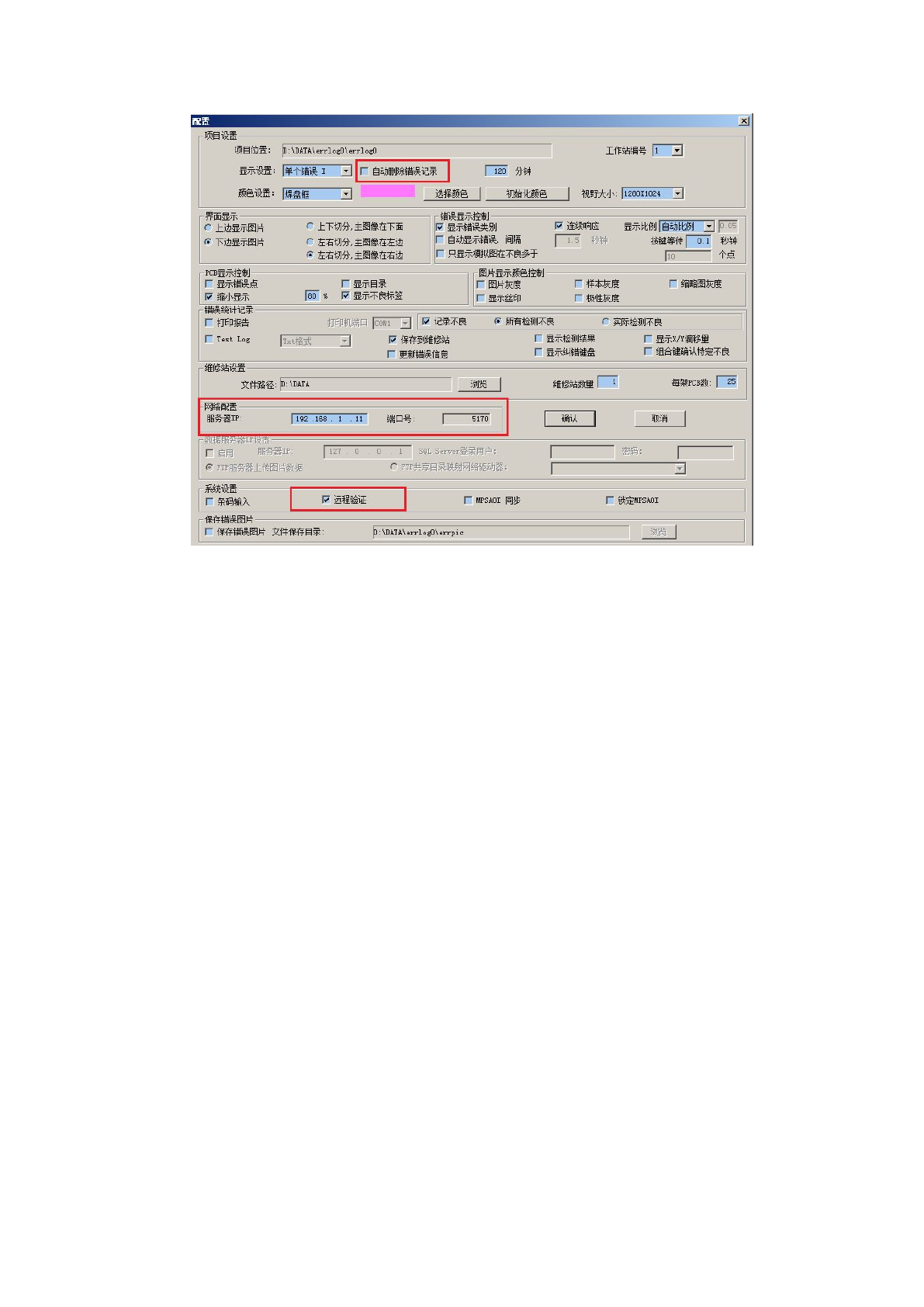

二十七、AOILogview 中配置文件中的设置，如下图所示：
67
二十八、上图中红色圈标注出的地方是需要设定的，IP 地址栏的 IP 地址按自己设置的设定。
68
附录 6：工作站模式使用手册
一、准备工作：
准备 1 根网线(网线必须是交叉线。网线接法请看以下：
第一头 白橙 橙 白绿 蓝 白蓝 绿 白棕 棕
另一头 白绿 绿 白橙 蓝 白蓝 橙 白棕 棕)，一台工作站电脑，（如果是多工作站模式需要相对应的工
作站电脑和网线并且通过路由连接）。和机器网口直接连接。
二、IP 设定：红圈内的数字可以设定为 2~99，机器和工作站之间不得重复，如下图：
三、将 AOI 设备电脑上的的程序目录设置共享或者映射成网络盘。
四、打开 MPS-AOI，调用当前程序后，进入设置-参数配置画面，进行以下设置，如图：
五、软件设置：打开工作站电脑，插入加密锁并打开 AOILogView.exe 软件， 打开共享或者映射的工程目
