29
让以上数据能以单元格显示,如下图显示：
修改后的数据排列方式如下：1、序号，2、元件位号，3、X 坐标，4、Y 坐标，5、元件角度，6、元件料
号，以上排列顺序不能出错，否则会导致数据导入时混乱。
文件保存时，保存类型请选择“文本文件（制表符分隔）”的方式进行保存，如下图：

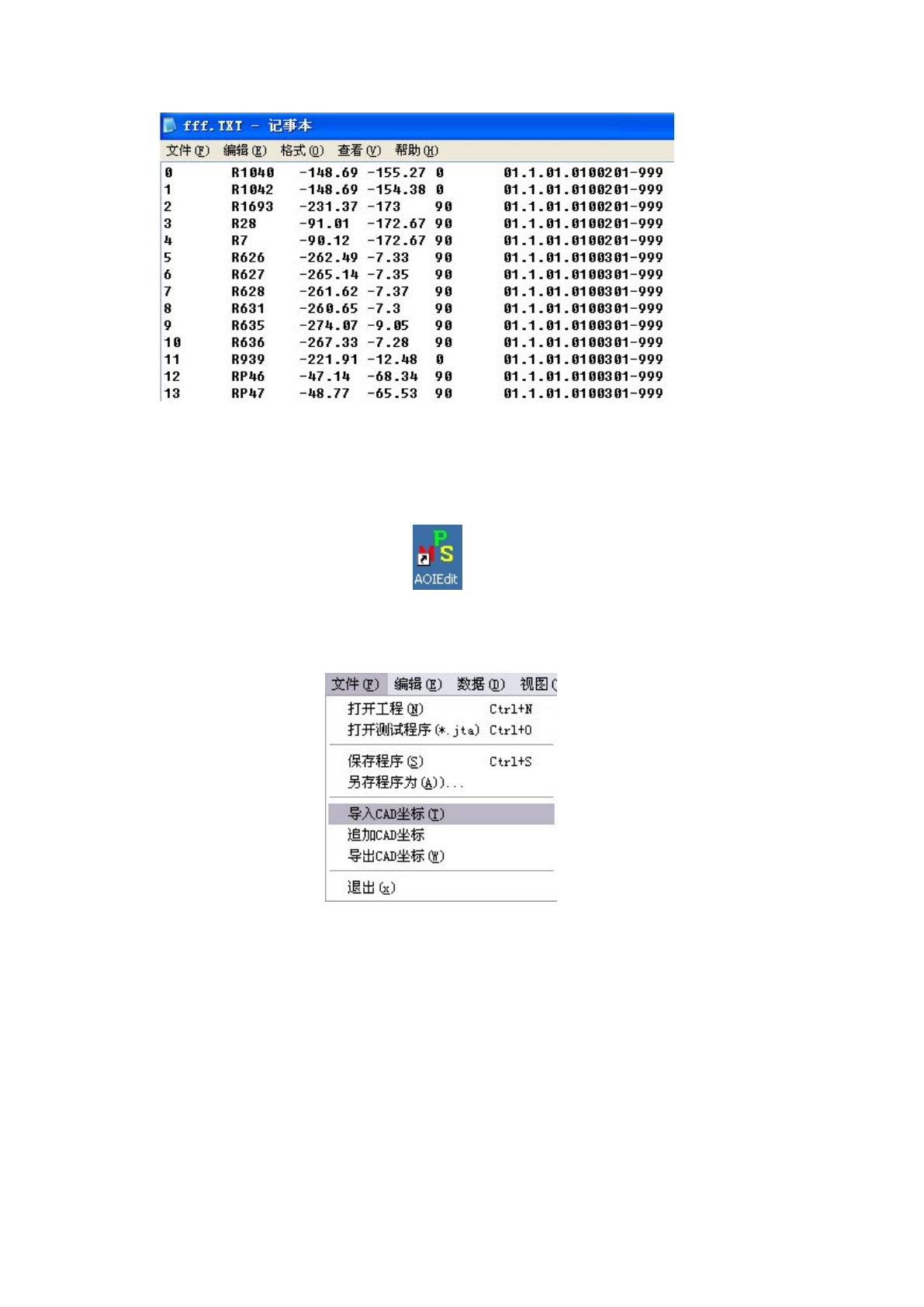

保存后的 TXT 格式的文件，打开如下图：
30
4.2
离线程序制作
1.打开工程
切换到 AOI 离线编辑界面 AOIEDIT ，点击菜单栏上的“文件—打开工程” ，浏览到将要制作
程序的文件夹，确定后软件将自动加载文件内的图像信息。
2.导入 CAD 坐标
文件—导入 CAD 坐标 ，将 pcb 板的 CAD 坐标导入软件，方便后续
的程序制作。

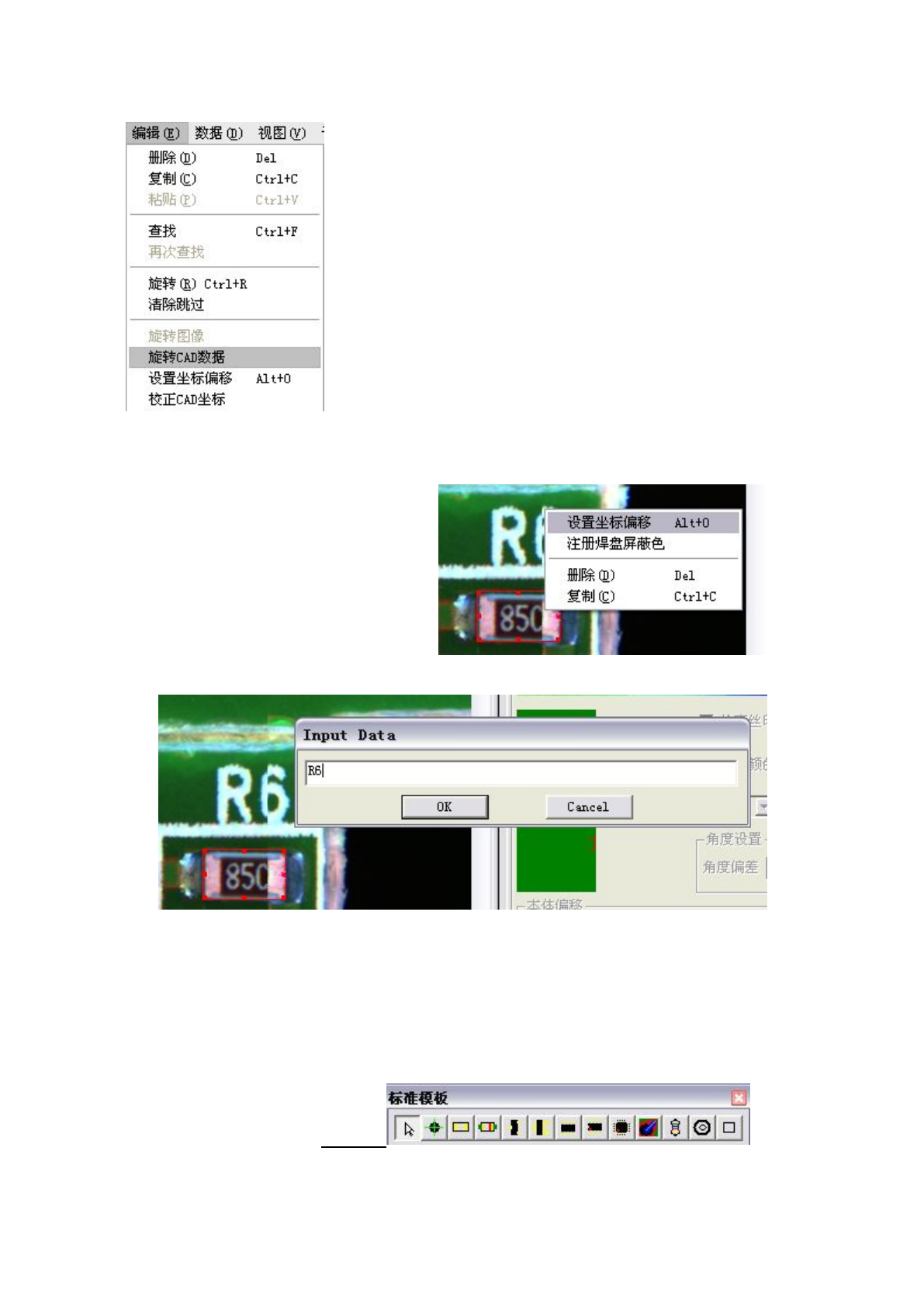

3：旋转 CAD 数据
为 了确 定扫 描图 片 中 PCB 元 件 的 排 布 与 导 入 的 CAD 坐 标 排 布 的 一 致 ， 需 要 旋 转 CAD 数 据
31
。
4.设置坐标偏移
在标准模板内选择一个异形定义框，框住一个在第一拼板内的已知其位置号的元件，鼠标激活外框后
右击弹出一个对话框选择设置坐标偏移选项 。在对话框内输
入此元件的位置号确认即可
双击其它坐标属性框中 NC 点,确认其它点的坐标是否正确，如正确，则设置坐标偏移成功。反之则设
置坐标偏移错误。
5.定义 MARK
选择标准模板内的 MARK 定义，定义两个对角 MARK。定义 OK 后检测一下。看是否通过。如不能通
过。则要进行调整。(MARK 定义一般是先定义 PCBA 上方的一个,再定义 PCBA 下方的一个,这样会节省机
器运行时间)
6.定义元件
将需要检查的元件对照标准模板 内的定义类型对元
