28 上 角 ， 得 到 PC B 右 上 角 坐 标 ( 即 为 PCB 尺寸 ) ，点击窗口右侧的 “获取坐标 ” ，系统自动输 入 PCB 尺寸和 PC B 的名 称。 然 后 点 击 “ 扫 描 PCB ” ， 镜 头 停 止 时 即 完 成 了 对 该 PCBA 的 图 片 扫 描 。 扫 描 OK 后 按 “ 卸 载 PCB ” 将 PCBA 退回加载 位置。 4.1.2 CAD 坐标的处理 ( 这个步骤是为 了给离线编程提…
27
择目录为 AOI 程式存放的根目录，点击新建文件夹，新建一个文件夹作为新的工程目录，输入它的名称，
如(123456A)
，完成后，点击确认，再点击确认，系统会自动在该目录下创建以下几个文件夹：
Errlog0：
该目录用来存放在线测试时，机器检查到的不良点的图片报告。
SCAN：
该目录用来存放在线程式 MPSAOI 扫描出来的 PCBA 图片， 这些资料在在线测试和离线编程
时都需要用到。
Reclog:
该目录用来存放用于离线调试的图片与程式资料。

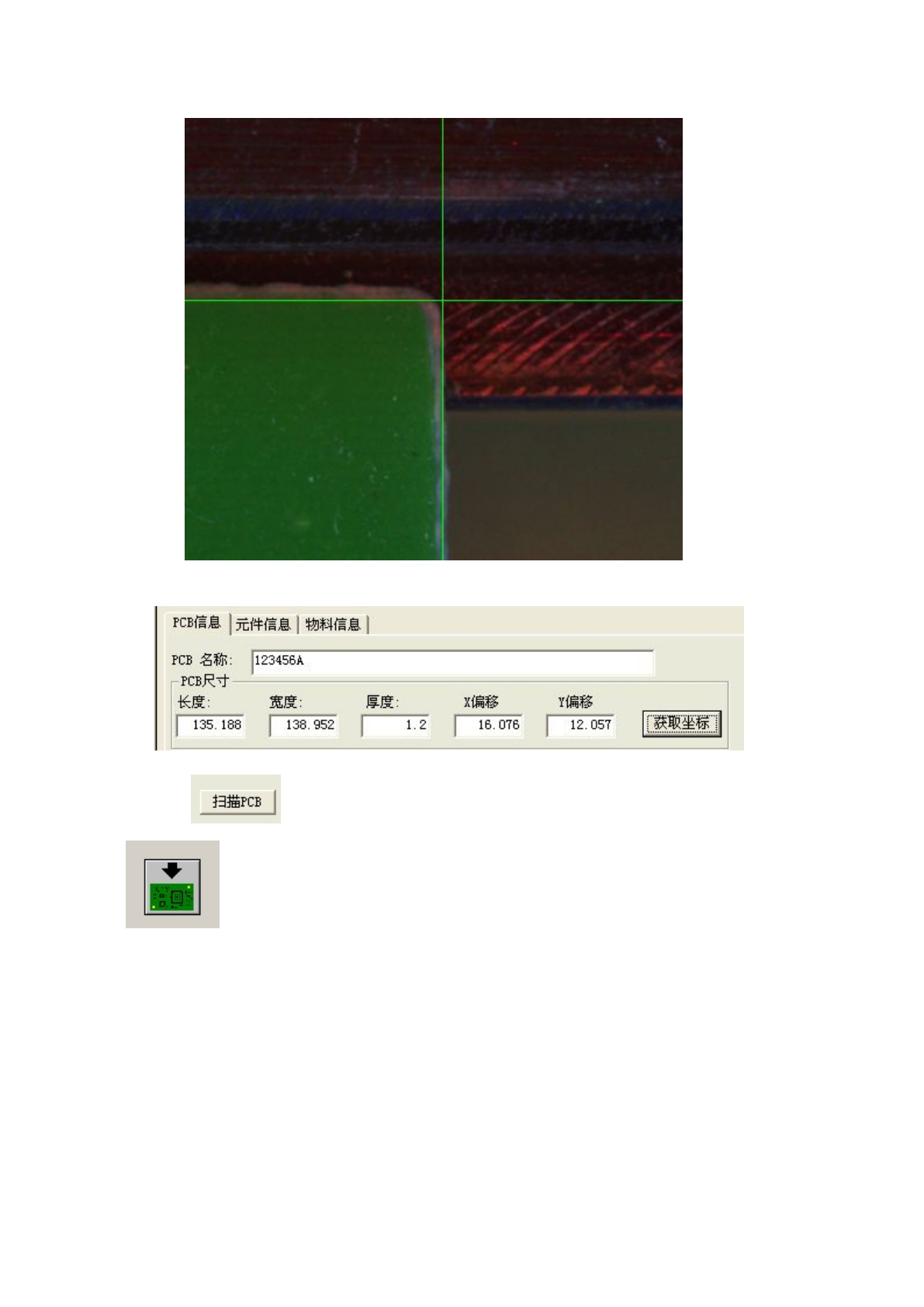

按此键加载 PCBA，用鼠标左键快速双击将 MPSAOI 的画面中心十字架对齐 PCBA 的右
28
上角， 得到 PCB 右上角坐标(即为
PCB 尺寸)，点击窗口右侧的“获取坐标”，系统自动输入 PCB 尺寸和 PCB 的名称。
然后点击“扫描
PCB” ，镜头 停止时即完成了对该 PCBA 的图 片扫描 。扫描 OK 后按“卸载 PCB”
将 PCBA 退回加载位置。
4.1.2 CAD
坐标的处理
(这个步骤是为了给离线编程提供符合格式的 CAD 数据)
1、从贴片机导出贴片坐标中要包含：元件位号，X 坐标，Y 坐标，角度，元件料号。

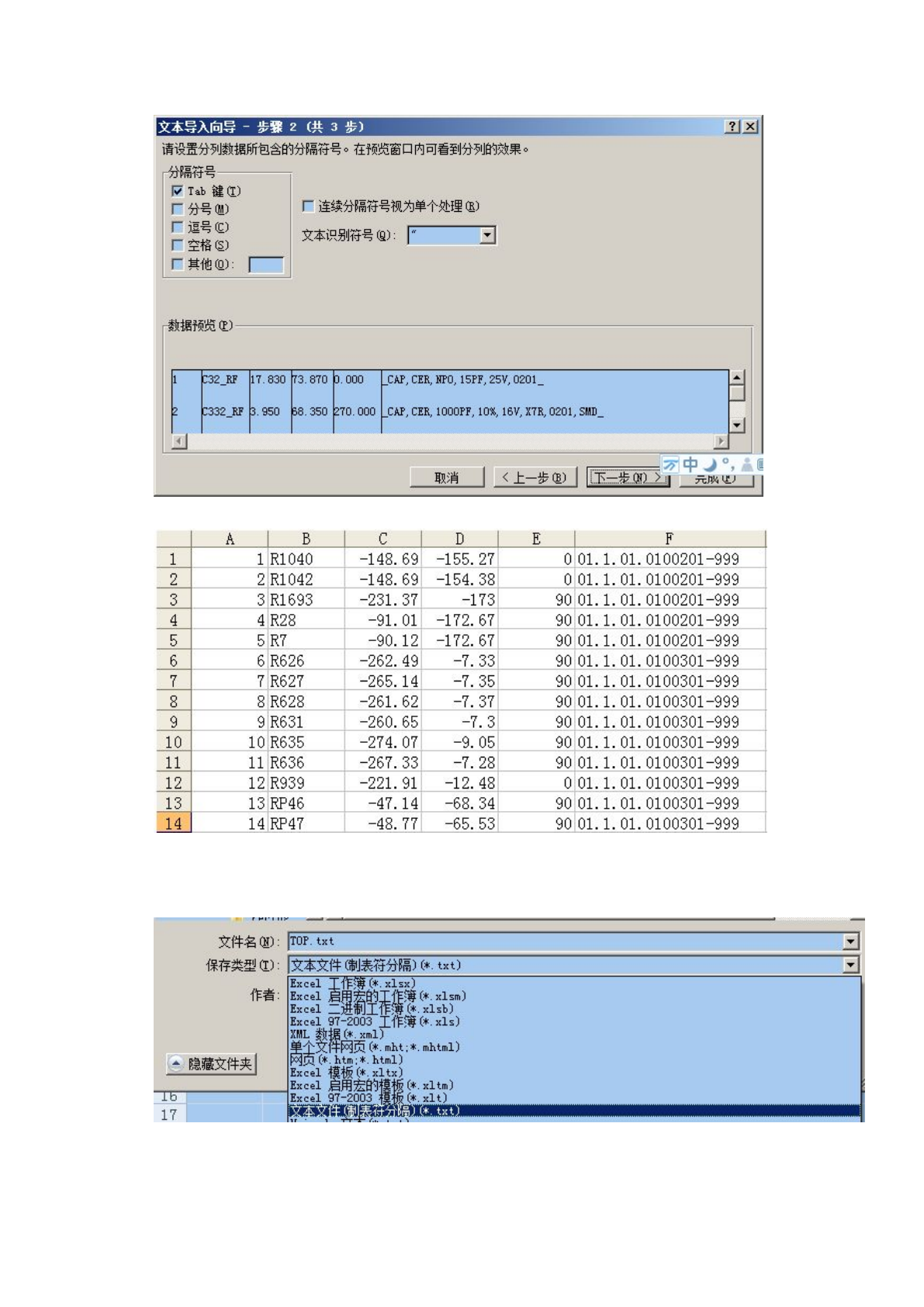

2、用 Excel 方式打开坐标文件整理，使用符号分隔，如下图：
29
让以上数据能以单元格显示,如下图显示：
修改后的数据排列方式如下：1、序号，2、元件位号，3、X 坐标，4、Y 坐标，5、元件角度，6、元件料
号，以上排列顺序不能出错，否则会导致数据导入时混乱。
文件保存时，保存类型请选择“文本文件（制表符分隔）”的方式进行保存，如下图：
保存后的 TXT 格式的文件，打开如下图：
