52
第三步、系统会读取元件数据库中的数据与坐标文件中的物料编号进行对比，将保存有的元件库按物料
编号与坐标位置粘贴到各个未定义的元件上。
第四步、导入元件库后，请确认各元件定义是否正确，并重新获取样本。没有出现元件定义的坐标位置
请单独制作元件检测定义。
五、备注：
1、请选择测试测试效果较好的 AOI 程序中的元件定义来建立数据库，以保证数据库的正确性与通用性。
2、在使用元件数据库时，请选择对应的工艺制程，如：有铅，无铅等，不同的工艺制程因产品特性不
同，检测的标准也不完全相同，所以在保存元件库时，系统会将不同制程的元件数据库分开保存，如无铅
制程的元件库统一保存在元件库文件夹的“ROHS“文件夹内，有铅制程的元件库则统一保存在元件库文件
夹的根目录内，红胶制程的元件库则保存在元件库文件夹的“GLUE”文件夹内。

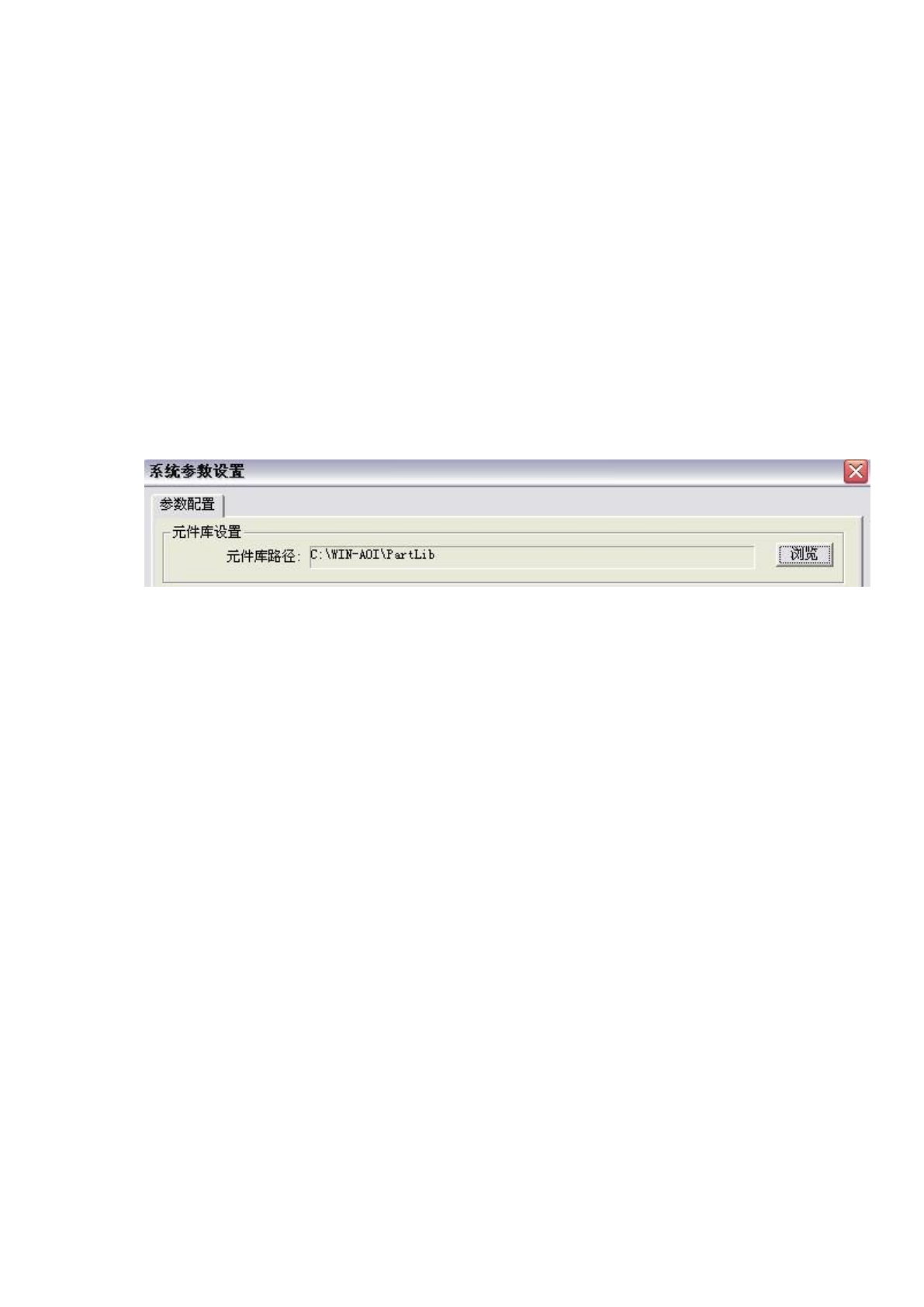

3、数据库所在路径，系统默认的元件库路径为 C 盘中的 WIN-AOI 目录下的“PartLib”文件夹，点击 AOIEDIT
菜单中的“设置----参数配置”选项，在弹出的窗口中，可以在以下位置查看及更改数据库路径的设置，
如下图：
53
附录 2：PCB 正反面同时测试使用方法
一 、说明：
PCB 正反面同时测试可以有两种模式：
1、 顺序模式：PCB 测试顺序按照 A 面-B 面-A 面的 A-B 顺序方式进行检测，软件会自动进行 A-B-A
模式的程式切换，因 PCB 正反面放置顺序不能打乱。
2、 标识模式：在 A 面或 B 面中任意一面上制作一个不会混淆的标示，设备在测试前会自动去检查该
标识来判断 PCB 是哪一面，然后自动调用该面的测试程式。
二、使用方法：
下面我们先介绍顺序模式：

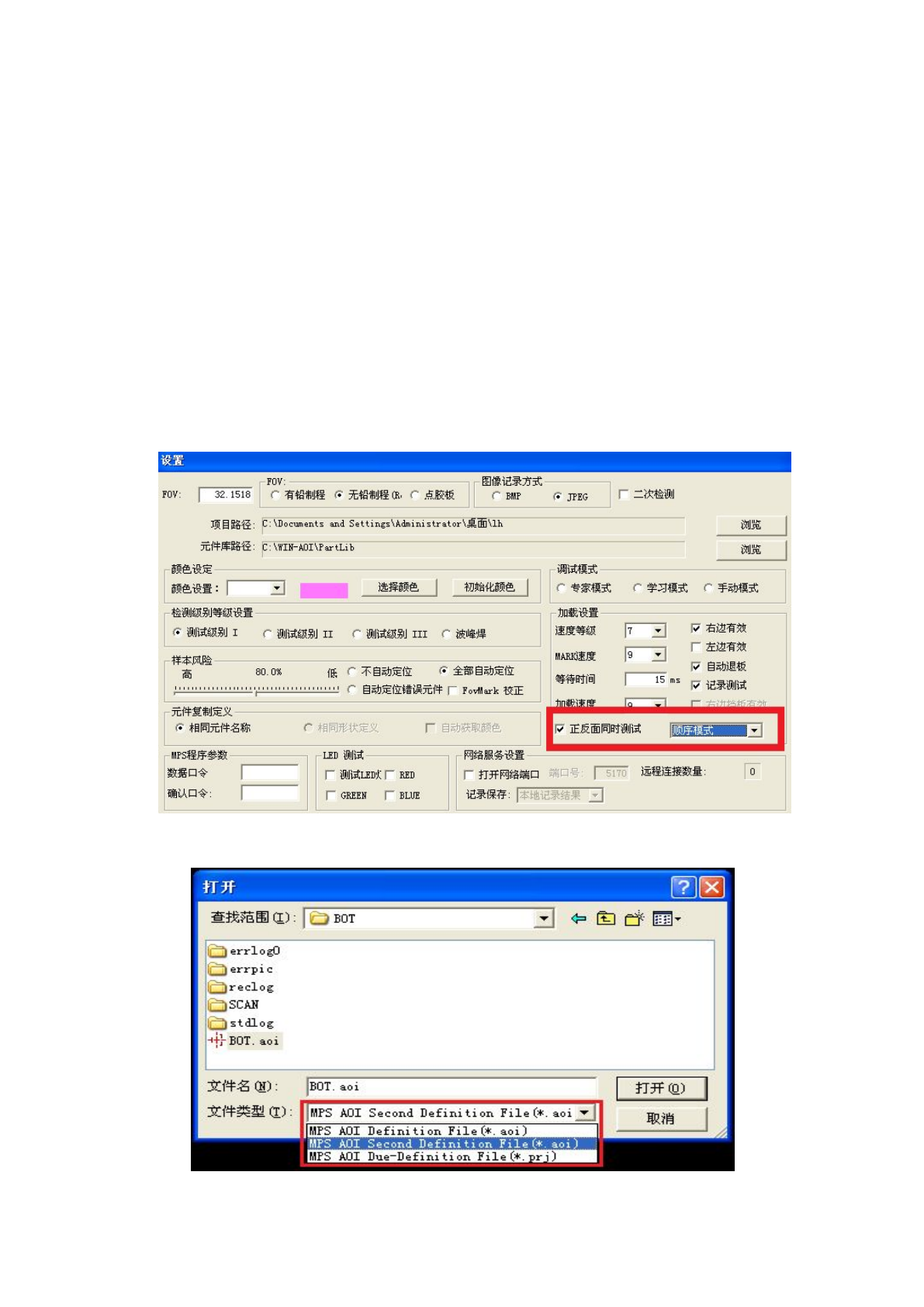

1、在“在线检测”软件里，将“工作模式”选到“扫描模式”，并指定项目目录的路径，点击“确认”，
然后点击“设置-参数配置”菜单，在弹出的对话框中勾选“正反面同时测试”，并选定为“顺序模式”，点
击“确定”，如下图：
2、接下来按一般步骤读取第一面的测试程序，确认可以正常测试后，继续单击“文件-打开”选项，
在弹出的对话框内，选择文件类型为“MPS AOI Second Definition File”，即第二个测试程式，如下图：
54
3、 单击打开“BOT.aoi”第二个程序，确认可以正常测试。

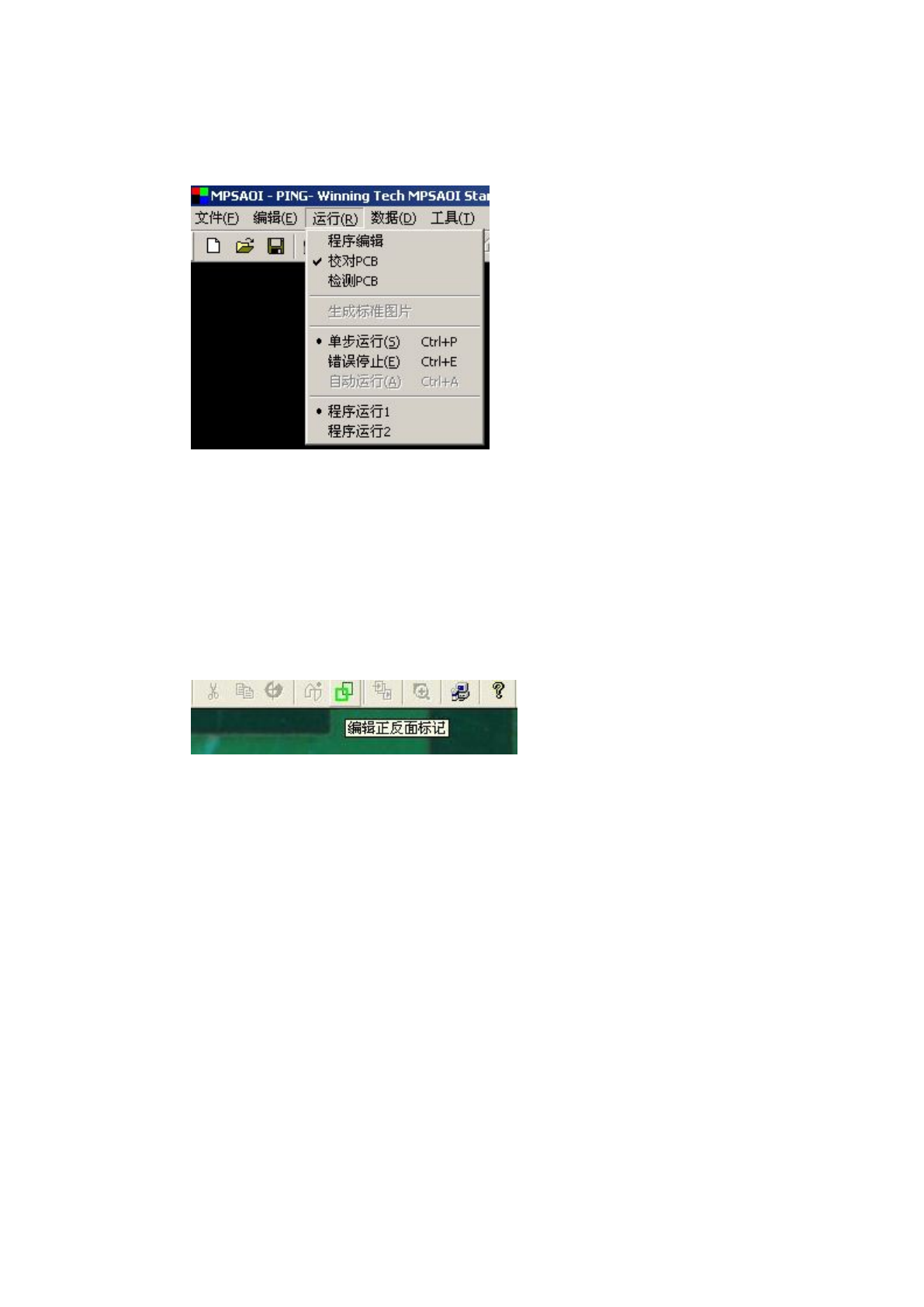

4、 确认正常测试后，在“运行”菜单里将测试模式改为“检测 PCB-自动运行”模式开始连续检测，
如下图：
5、 测试过程中切记要保证 PCB 的放置顺序，如需调整程式时，在“运行”菜单里将测试模式改为“校
对 PCB”模式即可，并可点击“运行”菜单里的“程式运行 1 和程式运行 2”来进行程式的切
换。
二、标识模式的设置方法：
1、在“设置-参数配置”菜单里，勾选“正反面同时测试”，并更改模式为“标识模式”，点击“确定”
后退出。
2、选择扫描模式，将需要编辑标识的那面 PCBA 板放进工作台，然后点击编辑正反测试标记选项，如
下图：
3、加载 PCBA，并移动 X\Y 轴，将需要编辑的标示移动至画面中心位置，点击鼠标左键不放，然后拖
动画取一个大于当前镜头画面 1/3 的框，软件会自动弹出 PCB 区分标识编辑对话框，如下图：
