20 Language ：用 于设置软件语 言。 权限设置：用 于更改各个用户的 权限及口令。 口令设置：用 于修改当前用户的 口令。 切换用户：用 于切换用户。 3.2.7 “ 视 图 ” 菜单 工具栏：用于 设置显示或隐藏工 具栏。 状态栏：用于 设置显示或隐藏状 态栏。 标准模板：用 于设置显示或隐藏 标准模板。 打开错误查看 窗口：用于打开错 误查看窗口。 显示元件名称 ：用于显示元件名 。 3.2.8 " 帮 助 &…
19

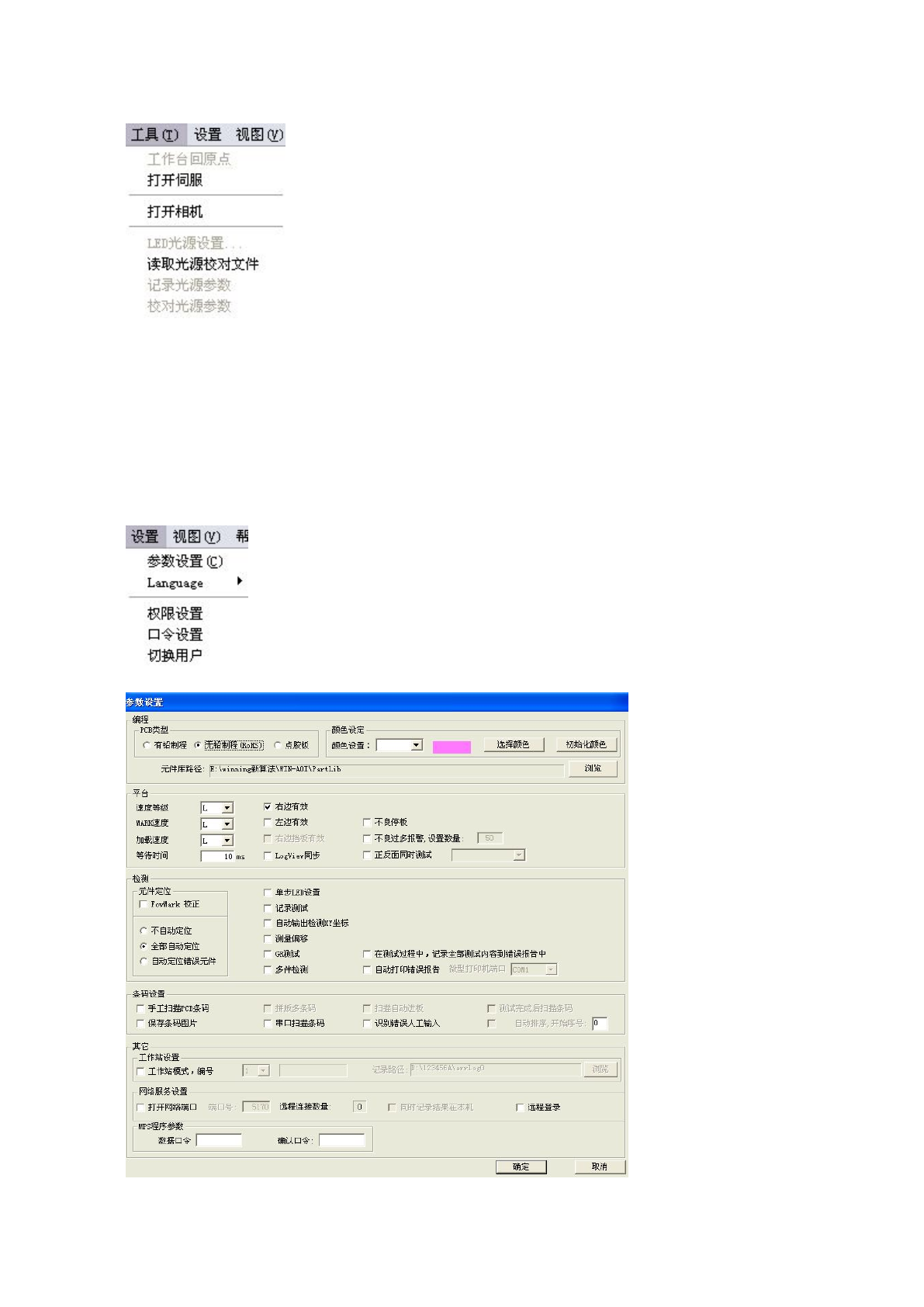

工作台回原点：用于将 X Y 工作台回到坐标原点。
打开伺服：用于开关伺服控制器以及伺服马达电源。
打开相机：用于打开摄像机。
LED 光源设置：用于设置 LED 光源参数。
读取光源校对文件：用于读取光源校对文件。
记录光源参数：用于记录光源参数。
校对光源参数：用于校对光源参数。
3.2.6 “设置”菜单
参数设置：用于设置检测时各种基本参数。
20

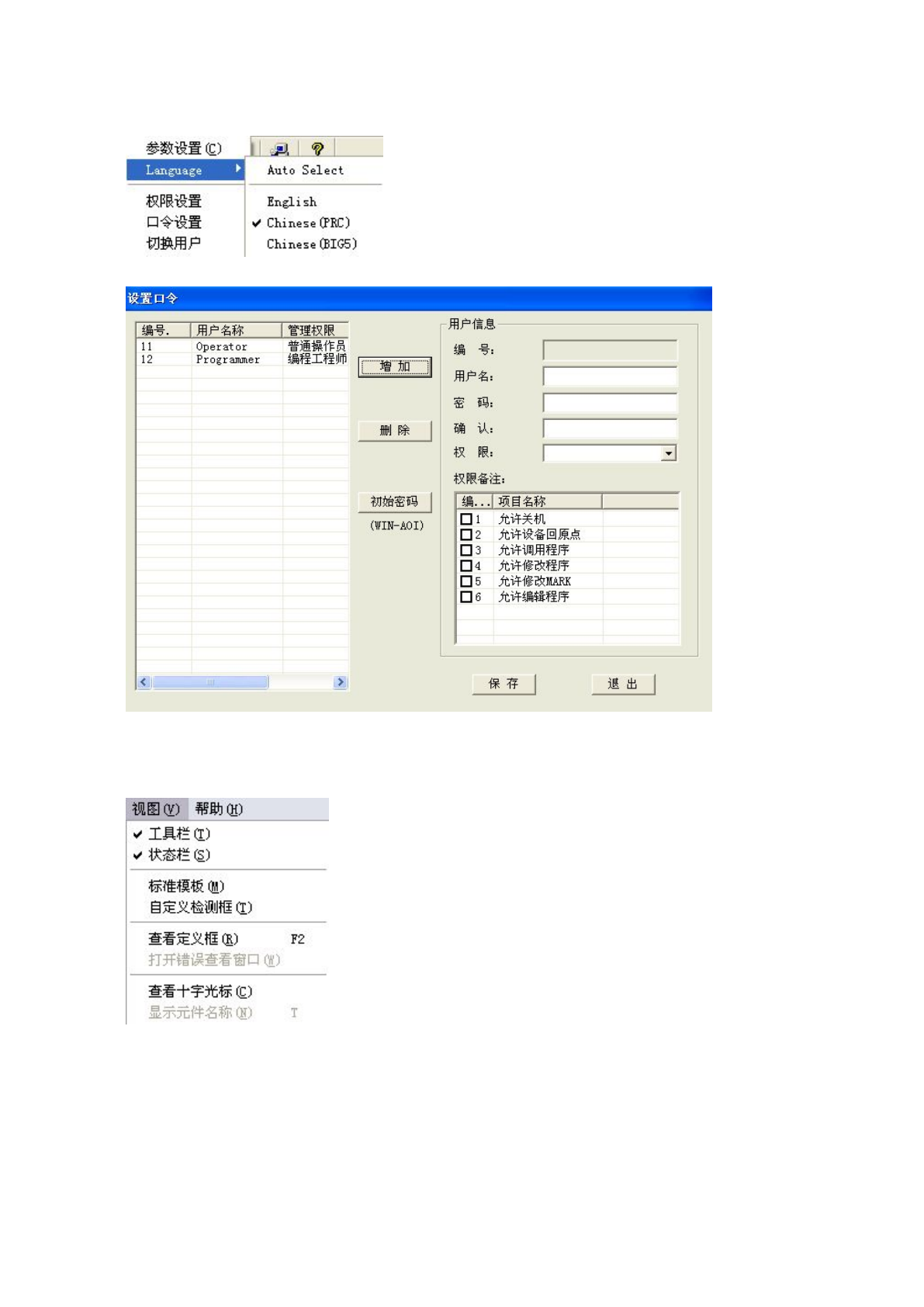

Language：用于设置软件语言。
权限设置：用于更改各个用户的权限及口令。
口令设置：用于修改当前用户的口令。
切换用户：用于切换用户。
3.2.7 “视图”菜单
工具栏：用于设置显示或隐藏工具栏。
状态栏：用于设置显示或隐藏状态栏。
标准模板：用于设置显示或隐藏标准模板。
打开错误查看窗口：用于打开错误查看窗口。
显示元件名称：用于显示元件名。
3.2.8 "帮助"菜单
21
错误代码说明：用于讲解错误代码。
3 .3
离线编辑模块功能介绍
AOIEDIT
主画面
3.3.1
：
“文件”菜单
打开工程：用于打开即将编辑的程序文件。
打开测试程序：用于调用已有的测试程序。
保存程序：用于保存工程的当前编程状态。
另存程序为：用于另存当前工程编辑状态。
导入 CAD 坐标：用于导入 PCB 的坐标信息。
追加 CAD 坐标：用于追加 PCB 的坐标信息。
导出 CAD 坐标：用于将已制作完成程序的坐标信息导出。
退出：用于退出 WIN-AOI 的编程环境。
3.3.2：“编辑”菜单
图片显示区域
NC
数据区域
快捷键区域
菜单栏
编辑区域
