9
4. 规格
4-1. 设备规格
4-1-1. 供给设备和环境条件
KE-2070 KE-2080 KE-2080R
电压 三相 AC200V、220V、240V、380V、400V、415V ±10 % (注 1)
频率 50／60Hz
供
给
电
源
额定视在电力 3kVA (注 2)
空气压力 0.50±0.05MPa 干燥空气
不使用真空泵时
345L／min
(标准状态)
403L／min(标准状态) (注 3)
供
给
空
气
最大空气
消耗量
使用真空泵时 50L／min(标准状态) (注 3)
温度 10℃～35℃
保证精度温度 20～25 ℃
湿度 30～80％RH (但，不能有露水)
工作时
标高 1,000m 以下
温度 －15℃ ～ ＋70 ℃
环
境
条
件
运输与保管
湿度
20％～95％RH (但，不能有露水)
噪音 80 dB (A)以下 (注 4)
(注 1) 没有附带一次侧电源电缆。
(注 2) 对于由电源电缆短路引起的一次侧配线事故，本公司无法提供保证，请用户自行负
责挑选漏电断路器与电源电缆。务必使用各个相位 5.5mm
2
以上电源电缆（供给的电
源电压与电源电缆的长度不同，电缆的适合横断面积不同，务请注意）。
电源连接端子为弹簧式接线端子（spring gauge 式）。
・峰值电流（使用 AC200V、3 相电源时）为：35A（KE-2070）、40A（KE-2080／80R）
(注 3) 标准状态：温度 20℃、绝对压力 0.1MPa(=100kPa=1bar)、相对湿度 65％的空气状态。
(注 4) 根据 JIS Z 8731 测定。
10

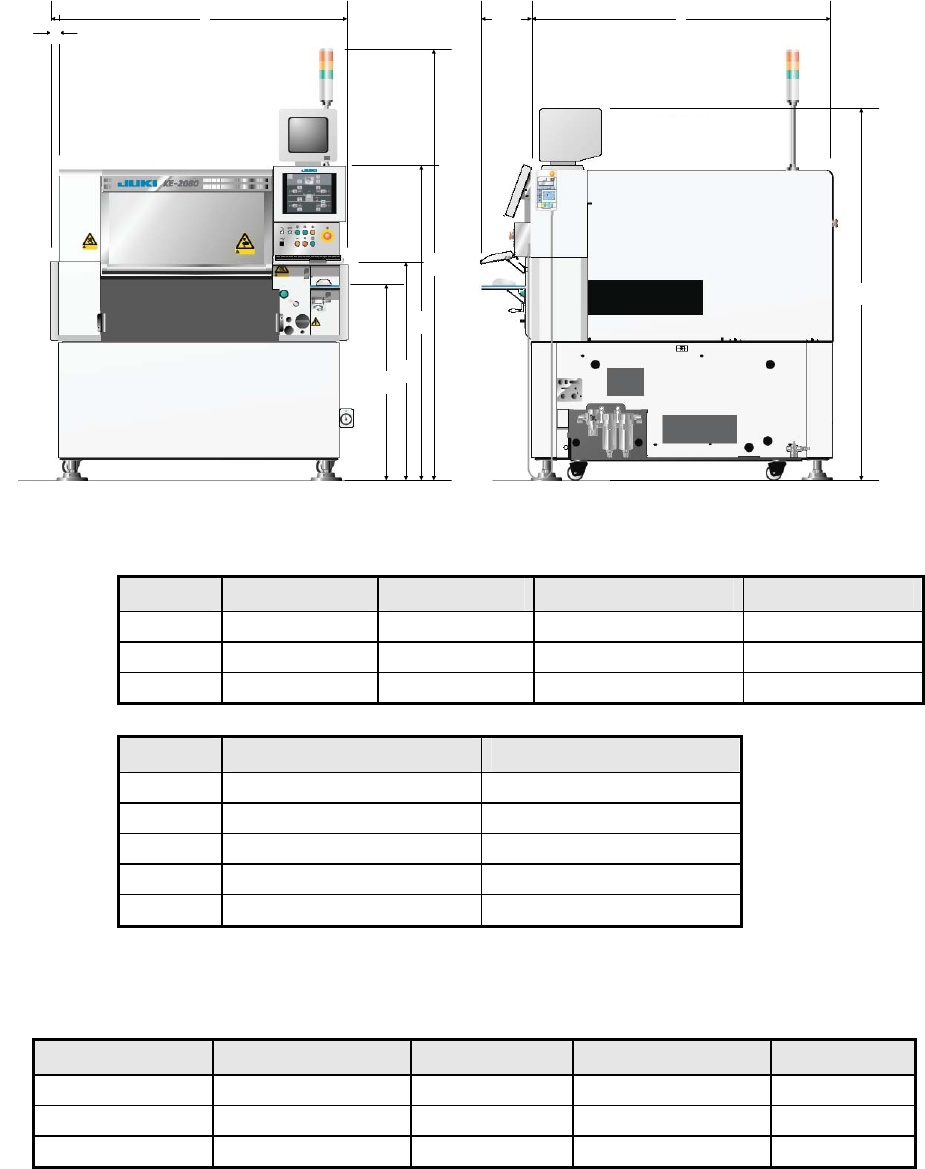

4-1-2. 外形尺寸（最大凸起部位除外）
KE-2070/2080/2080R
(单位：mm)
尺寸 M 基板规格 L 基板规格 L-Wide 基板规 格
E 基板规格
A 1400 1500 1730 1730
C 1393 1500 1500 1600
H 50 125 240 240
尺寸 传送高度 900mm 传送高度 950mm
B 900 950
D 1005 1055
E 1440 1490
F 1710 1760
G 2000 2050
4-1-3. 主机重量
(单位：kg)
机型 M 基板规格 L 基板规格 L-Wide 基板规格 E 基板规格
KE-2070 约 1,530 约 1,590 约 1,590 约 1,660
KE-2080 约 1,540 约 1,600 约 1,600 约 1,670
KE-2080R 约 1,540 约 1,600 约 1,600 约 1,670
15
A
H
B
D
E
C
G
F
235
11
4-2. 贴片循环时间（每小时的实际元件贴片数量）
① 激光识别 单位(CPH)
KE-2070 KE-2080/80R
前面 后面 前面 后面 元件
高度
M L,L-Wide E M L M L,L-Wide E M L
6mm 18,300 17,400 15,900 - - - - -
12mm 17,400 16,400 15,000 16,700 - 15,800 14,500
20mm - - - - - 15.400 - 14,700 13,600
25mm - - - - - - - 14,800 - -
﹡1 把贴片元件 1608 电容在 200×200mm 基板上依次按 0°、90°、180°、270°角 度贴装 400
点时平均每小时可贴装的点数。
(依照 IPC9850)
﹡2 0603 贴片因 Z 轴速度等条件不同，实际作业节拍慢 5%。
﹡3 仅贴片 0402 时，由于贴片动作不同，贴片循环时间为一半。
（0402 元件之间不会进行同时吸取。但是 0402 与其他元件同时吸取，以 0402 元件的贴
片头为基准，当其他吸取贴片头在同时吸取范围内时，则可以同时吸取。）
﹡4 KE-2080/80R 为 LNC60 贴片头 6 个吸嘴同时吸取依次贴片。
﹡5 后侧的生产速度是根据在前侧挂上带式供料器的循环时间计算的。
② 图像识别（KE-2070MNVC 选购项 / KE-2080／80R）
(CPH)
MNVC 6 个贴片头（选购项） IC 贴片头（KE-2080／80R）
M 基板
L 基板
L-Wide
E 基板 M 基板
L 基板
L-Wide
E 基板
带式供料器
4,600 4,450 4,300 - - -
TR-1SNR
2,760 2,670 2,640 1,850 1,750 1,650
TR-5SNR
2,760 2,670 2,640 1,500 1,400 1,300
TR-6SNR
1,200 1,100 1,000
MNVC +IC 贴片头
M 基板
L 基板
L-Wide
E 基板
带式供料器 4,860 4,700 4,545
﹡1 在 M 尺寸的基板（330×250mm）上，依次按 0°、90°、180°、270°角度贴装 36 点时
平均每小时可贴装的点数。
﹡2 共同条件：NC（元件高度 12mm）规格。（E 基板为 25mm 规格）
不包括更换 ATC、基板传送、BOC 标记识别时间。
﹡3 元件条件为 0.5mm 间距 100 针 QFP、或 256 针 BGA，且□10mm 以下的 QFP□BGA。
﹡4 带式供料器为外形尺寸□10mm 以下的引脚元件从后面的带式供料器进行贴片时的循环时
间。
