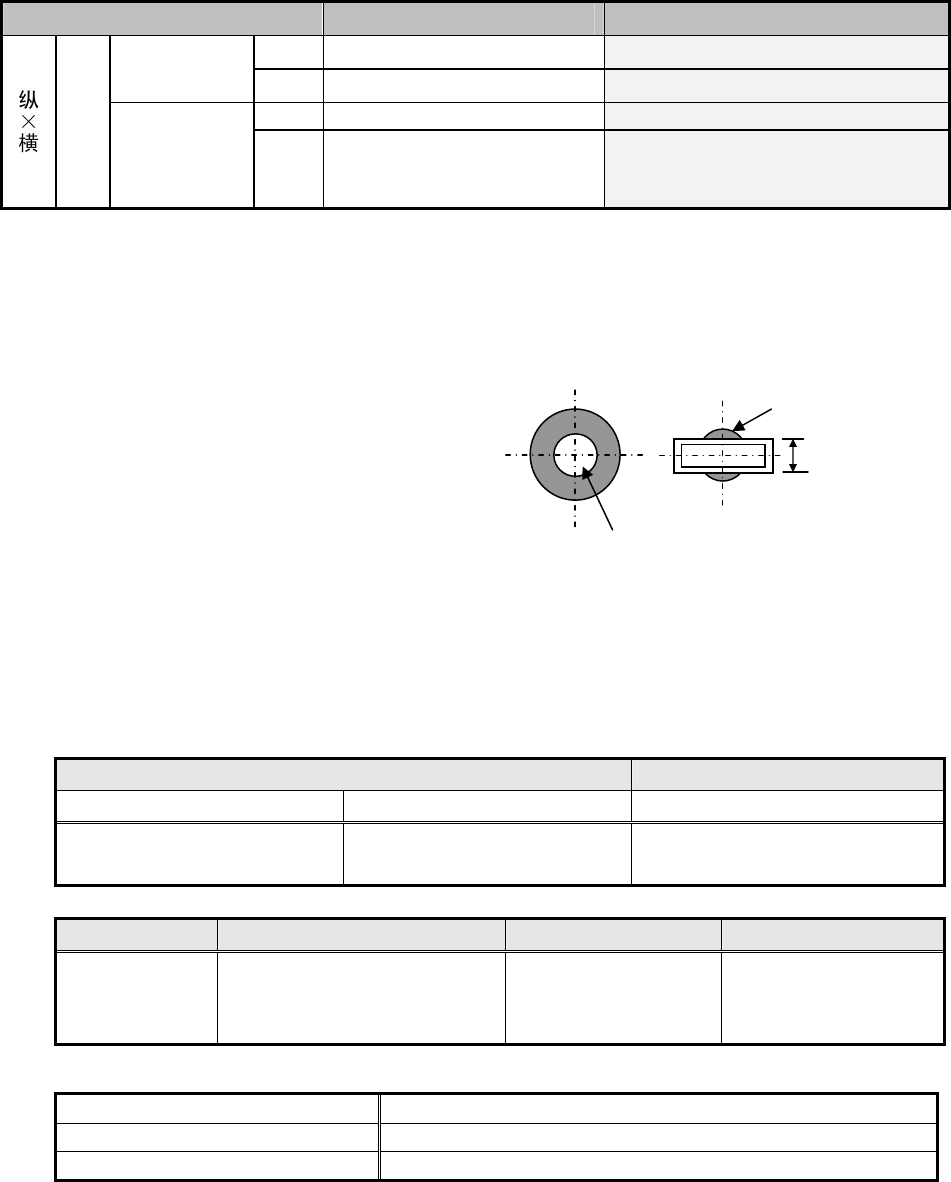

5-11. MNVC（KE-2070，KE-2080/80R：出厂选项）
此选项规格为使用 LNC60 贴片头吸取元件，进行 VCS 图像识别和贴装，也可用于共面性检
查、通用图像元件的识别。
使用 MNVC，可大幅度地提高小型图像定心元件多的基板的生产效率。
适用元件尺寸 (单位:ｍｍ)
用 IC 贴片头进行 VCS 识别 用 LNC60 贴片头进行 VCS识别
注 1,2
反射 □3～□50 □3～□33.5
标准 VCS
（视野 54mm）
透射
□3～□50 □3～□6
反射 □3～□24 1.0×0.5～□20
VCS
统
一
识
别
选购项
高分辨率
VCS
（视野 27mm）
透射
□3～□24 □3～□6
注 1:不能用 L 贴片头进行分段识别。
注 2:可用 L 贴片头识别的元件高度、引脚间距、球间距、球径，与 R 贴片头相同。
适用吸嘴
・
标准吸嘴: 500～508 为适用吸嘴。#505、#506、#507、#508 用 VCS 摄像时，请换用不发光的。
・
特别订货吸嘴: 用 VCS 摄像时吸附面
应不发光。但是距离吸嘴中心
±2.0mm 范围除外。
5-12. 高分辨率摄像机（KE-2070MNVC，KE-2080/80R，出厂选项）
与可切换反射／透射识别、切换波长（红色·蓝色·绿色）的灯光单元组合，可识别标准摄
像机无法识别的细间距元件（引脚、球形）。
适用元件尺寸
（单位：mm）
VCS 统一识别 VCS分段识别(只限IC贴片头)
反射照明识别元件 透射照明识别元件 反射照明识别元件
MNVC:1.0×0.05～□20.0
IC 贴片头: □3.0～□24.0
MNVC:□3.0～□6.0
IC 贴片头:□3.0～□24.0
最大：24.0×72.0 (1×3分段时)
□48.0 (2×2分段时)
引脚间距 元件高度 球间距 球径
0.2～2.54
·NC规格：0.08～12.0
·HC规格：0.08～20.0
·EC规格：0.08～25.0
0.25～2.0
φ
0.10～
φ
0.63
照明装置
引脚元件反射照明 红色LED同轴照明、下方照明以及侧向照明
区域阵列元件侧向照明 蓝色LED球侧面照明。
透射照明 绿色LED外形透射照明。
※照明的光强度可以根据元件进行调整设置。
发光范围应Φ4mm 以下
应不发光
宽度应在 4mm 以下
25
5-13.
・
吸取 贴片监视（KE-2070、出厂选项）
用安装在贴片头的超小型摄像机单元，可对生产中的吸取、贴片动作进行摄影，将图像传送
到吸取・贴片监视用计算机，以便确认拍摄的图像，分析不合格发生的原因。
还可通过比较贴片前后的图像，确认有无元件。
适用机型列表：
KE-2070 KE-2080/80R
・
吸取 贴片监视 ○ ×
对应语言 ※1 日语、英语、中文 －
对应元件高度 NC(12mm) ※2 －
发送地区 日本国内、欧美、中国、东南亚 －
※ 1：吸取・贴片监视用的计算机应用软件使用日文、英文。
※ 2：KE-2070 SC 规格(6mm)不适用吸取・贴片监视。
对象元件尺寸：（判断有无元件时）
最小 ：0.4×0.2 (mm)
最大 ：5.0×5.0 (mm)
元件高度 ：2.0 (mm)
对象元件包装：带状供料器供给元件、托盘支架供给元件（仅限类型 1）
・
吸取 贴片监视用计算机
1 台贴片机必须要 1 台满足以下条件的计算机。
・
吸取 贴片监视用计算机配置
推荐配置
CPU 2.66GHz 以上（Intel Core™2 Quad 以上）
内存 4GB 以上
HDD 容量 3TB 以上 (RAID 0)
CD-ROM 驱动器 1 台
USB 接口 1 个接口以上
监视器分辨率 1024×768 以上
扩展插槽 PCI 总线 全尺寸 1 个插槽※
OS
Microsoft Windows Vista Business 32bit
（全新安装）
软件 除指定软件以外，禁止安装其他软件
※ 为了与贴片机进行通信，必须加装 JUKI 指定的 IEEE1394a 扩展卡。
※ Intel、Core 为美国及在其他国家的 Intel Corporation 商标。
购入计算机时的注意事项：
安装
・
吸取 贴片监视应用程序以外的软件，由于可能会妨碍通信操
作，请勿安装。若已安装了可能造成障碍的软件（刻录软件及 DVD 播放
软件、打印机支持软件等在后台运行的软件）时，有时需要进行操作系
统的全新安装，敬请注意。
需要导入安全对策软件时，推荐使用趋势科技公司（Trend Micro
Inc）的产品。
注意
26
5-14. 共面性（KE-2070MNVC, KE-2080/80R，出厂选项）
扫描型激光变位表，利用受光透镜聚集照射到被测体的光斑反射、散射的光，并通过制作位
置传感器上的光斑图像，以非接触的方式来测量变位。
用于测量各引脚·球的高度，判定共面性。
共面性检查的内容：
·共线性检查
检查引脚各个边的“上下方向的弯曲”。
·共面性检查
可利用 EIAJ 标准规定的方法或最小平方法求出共面性。
(出厂时的设定为 EIAJ 标准规定的方法)
EIAJ 标准规定的方法：
利用各个边最低的 3 个引脚点制作假想平面，测量假想平面与所有引脚之间的距离，
检查引脚的弯曲情况。
用最小平方法求共面性：
从所有引脚通过最小平方法求出平面，测量平面与所有引脚之间的距离，检查引脚的
弯曲情况。
对象元件：
· 仅限于图像识别的元件。
· 以 BGA、FBGA、连接器、引脚元件(SOP、QFP)中具有相同间距、相同引脚宽度的元件为
对象元件。
元件尺寸：
项 目 标 准 模 式 高 精 密 模 式
间 距 0.4 mm 以上 0.3 mm 以上
引 脚 宽 0.18 mm 以上 0.12 mm 以上
引 脚 长 0.3 mm 以上 0.3 mm 以上
LNC60 贴片头 20.0mm×20.0mm 以下
统一
IC 贴片头 26.0 mm×100.0 mm 以下 26.0 mm×50.0 mm 以下
LNC60 贴片头 －
元
件
尺
寸
分段
IC 贴片头 50.0 mm×100.0 mm 以下 50.0 mm×50.0 mm 以下
标准模式以 80.0mm/s 的速度扫描，高精密模式则以 20.0mm/s 的速度在传感器上扫描。
在标准模式下，测量时的 XY 轴方向的分辨率为 0.02mm，而在高精密模式下则为 0.01mm。
