45
7. 控制系统规格
KE-2070/2080/80R 使用 Windows XP 操作系统。
7-1.程序的选择
KE-2070/2080/80R 的生产程序保存在主机的硬盘里。
另外，也可用 USB 端口来保存在外部记忆装置里。
7-2. 生产方法
连续生产
· 显示连续生产中已经生产的基板数量。
也可从生产目标数量递减显示。
试打功能
· 试打后可用摄像机对完成贴片的元件进行跟踪，修正坐标。
空打功能
· 不进行元件贴片即可检查生产动作。
7-3. 生产程序内部的数据量处理能力
贴片步骤数：最大 3000 步骤
电路数 ：矩阵电路 1200 个电路(总共 10000 步骤)
非矩阵电路 200 个电路(总共 10000 步骤)
46
8. 接口
8-1. 电气接口
8-1-1. 电信号的种类与含义
下面的“电信号连接概念图”，是贴片机与对象装置连接电信号的概念图。
在下图里贴片机与上游装置间的电信号为①②，与下游装置之间的电信号为③④。
a)电信号①称为输入信号要求搬出 (或 Board available in)，即收到上游装置要求搬出印刷
基板的信号。
b)电信号②称为输出信号许可搬出(或 Ready out)，即向上游装置发出许可搬出印刷基板的信号。
c)电信号③称为输出信号要求搬出(或 Board available out)，是向下游装置发出要求搬出印
刷基板的信号。
d)电信号④称为输入信号许可搬出(或 Ready in)，是收到下游装置许可搬出印刷基板的信号。

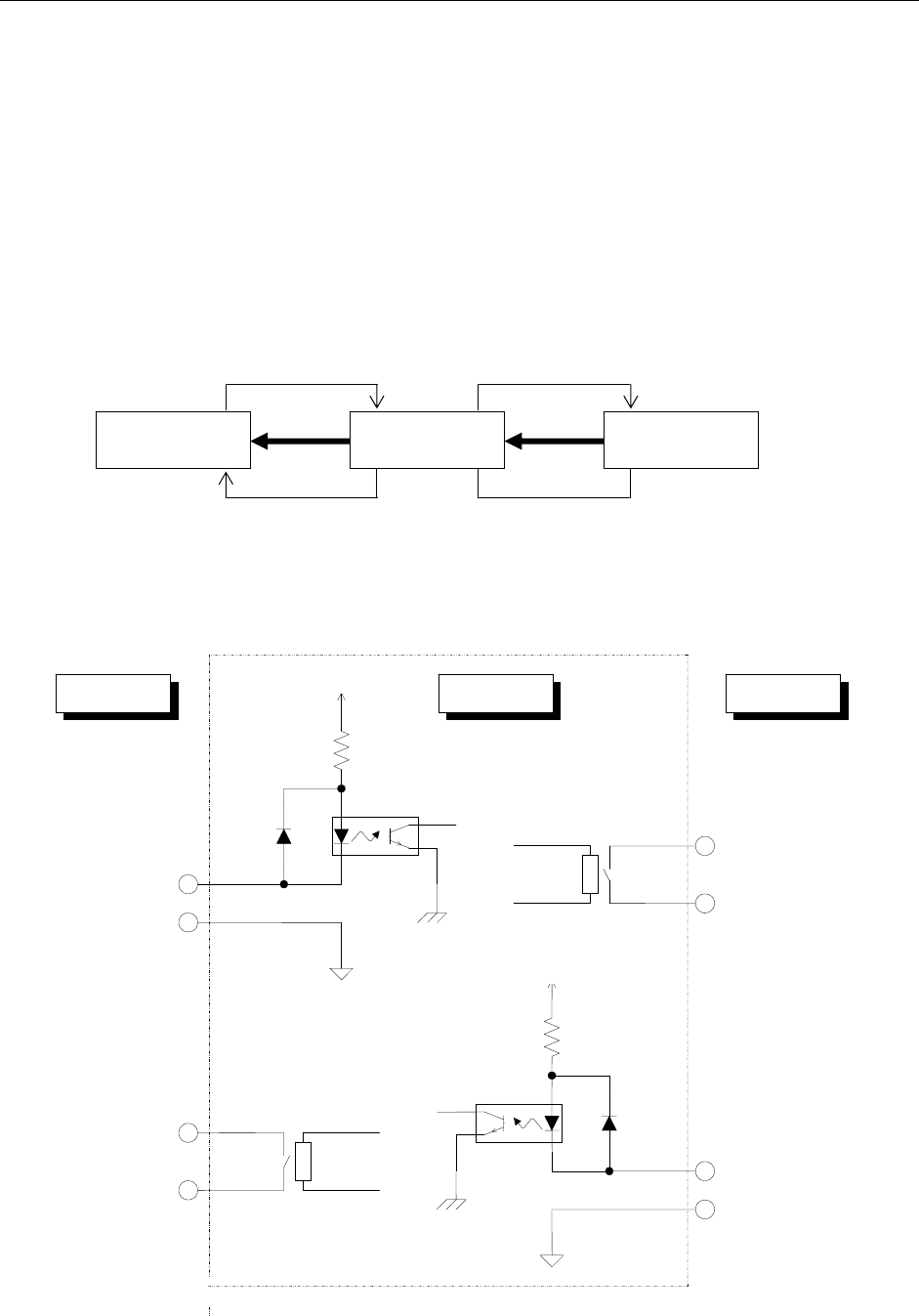

图 12 电信号连接概念图
8-2-2. 输入及输出信号接口
图 13 信号接口与连接端子
下游装置 贴片机 上游装置
④
③
②
①
+24V
リレ
ー
接点
+24V
リレ
ー
接点
贴片机
下游设备
上游设备
针号：1
输入信号许可搬出
针号 2
公用信号许可搬出
针号：1
输出信号许可搬出
针号：2
公用信号许可搬出
继电器接点
＋24V
继电器接点
针号：4
公用信号要求搬出
针号：3
输入信号要求搬出
＋24V
针号：3
输出信号要求搬出
针号：4
公用信号要求搬出
47
9. 安全性规格
9-1. 标准规格
紧急停止
设有前后 2 处和 HOD 共 3 处紧急停止开关。
按下紧急停止开关时，各轴会立即停止、切断伺服马达的驱动电源。
安全盖
机器前后各配备一个安全盖，前后均可通过安全盖开关检测安全盖打开与关闭状态，在打开安
全盖的情况下，会暂时停止连续运行。在保持打开的状态下起动时，则会进入低速运行状态。
若把安全盖打开，位于对面一侧的操作面板上的 START 键与 SERVO FREE 键变为无效。
9-2. CE标记规格（仅限于CE规格机）
遵循下列 EC（European Committee）指令。
· EC 机械指令 89/392/EEC+91/368/EEC+93/44/EEC
· EC 低电压指令 72/23/EEC+93/68/EEC
· EC EMC 指令 89/336/EEC+92/31/EEC+93/68/EEC
10. 可靠性规格
10-1. 装置的使用寿命
5 年：但易损件或以下定期更换部件除外。
易损件详细情况，请参见使用说明书。
•
定期更换部件：大约 2 年需要更换一次。（根据使用状况，更换期限不一。）
・
Plastic Rail（普拉轨道）
・
气管
・
过滤器元件
・
喷射泵单元
・
裸电缆组(3 年)
・
1394 机械手电缆组(3 年)
・
光缆(3 年)
寿命计算标准：
22 小时/天
300 天/年
22×300×5＝33，000 小时/5 年
・
HDD
・
SSD
・
气弹簧
・
磁性尺擦板
・
LCD 显示器
・
鼠标
・
HOD
