19 4-6-6. 基 板位置校正功能 基板基准标记识别视野 □ 6.3mm(摄像 机视野范围) 图 6 基板识别视野 基板基准标记识别窗口尺寸 可在最大 6.3 mm 的范围内进行调整。但应确保识别标记与周围的间隙 。 识别标记的种类与校正方法 基板基准标记 在基板上设置 2 处或 3 处标记， 用于校正整块基板。 检测出 2 处时， 可对整块基 板的 位置偏移、角度偏移、基板的伸缩进行校正。 检测出 3 处时，可进一步对基板的 X …
18
4-6-5. 基板表面与背面的可贴片范围
图 5 基板表面与背面的可贴片范围
机型 元件高度规格 h
1
元件高度(mm)
SC 规格
6
KE-2070
NC 规格
12
NC 规格
12
HC 规格
20
KE-2080/80R
EC 规格
25
基板传送基准
M 基板规格 ：前面基准，后面基准(出厂时设定)
L 基板规格 ：前面基准，后面基准(出厂时设定)
L-Wide 基板规格 ：前面基准，后面基准(出厂时设定）
E 基板规格：前面基准 (仅外形基准)
基板夹持方式
以基板表面为基准，在传送导轨上从固定侧与移动侧夹持基板前后的方式。
基板宽度调整方式
·标准 ：用手柄手动调整方式。
·选购项 ：马达驱动的自动调整基板宽度方式(基板最小尺寸：50.0mm×50.0mm)。
基板位置的确定标准
·外形标准
·销标准（选购项）
元件
基板
h 1:尺寸请参见下表
基板背面
不可贴片
范围
最大
40mm
3
3
19
4-6-6. 基板位置校正功能

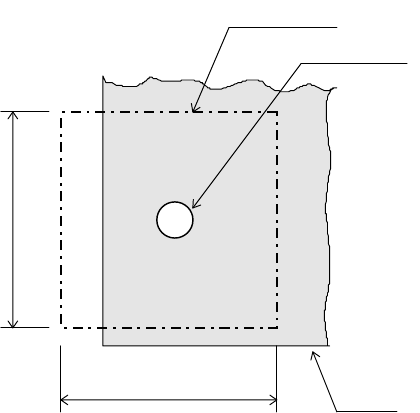

基板基准标记识别视野
□ 6.3mm(摄像机视野范围)
图 6 基板识别视野
基板基准标记识别窗口尺寸
可在最大 6.3mm 的范围内进行调整。但应确保识别标记与周围的间隙。
识别标记的种类与校正方法
基板基准标记
在基板上设置 2 处或 3 处标记，用于校正整块基板。检测出 2 处时，可对整块基板的
位置偏移、角度偏移、基板的伸缩进行校正。
检测出 3 处时，可进一步对基板的 XY 直角的偏移进行校正。
元件定位标记
进行 IC(QFP)等精度要求更高的贴片时，要使用单个元件上设置的 2 处或 3 处标记，
以贴片点为单位进行贴片位置的校正。
区域·元件定位标记
对有多个元件贴片位置的组，可设置 2 处或 3 处(任意位置)标记，以便对组内元件的
贴片位置进行校正。
注: 可设置在任意位置上。但有 3 处基准标记时，标记的 3 个点不能排列在一条直线上。
(建议在基板 4 个角设置标记)
認識マーク
基板
6.3mm
6.3mm
基板認識視野
基板识别视野
识别标记
20

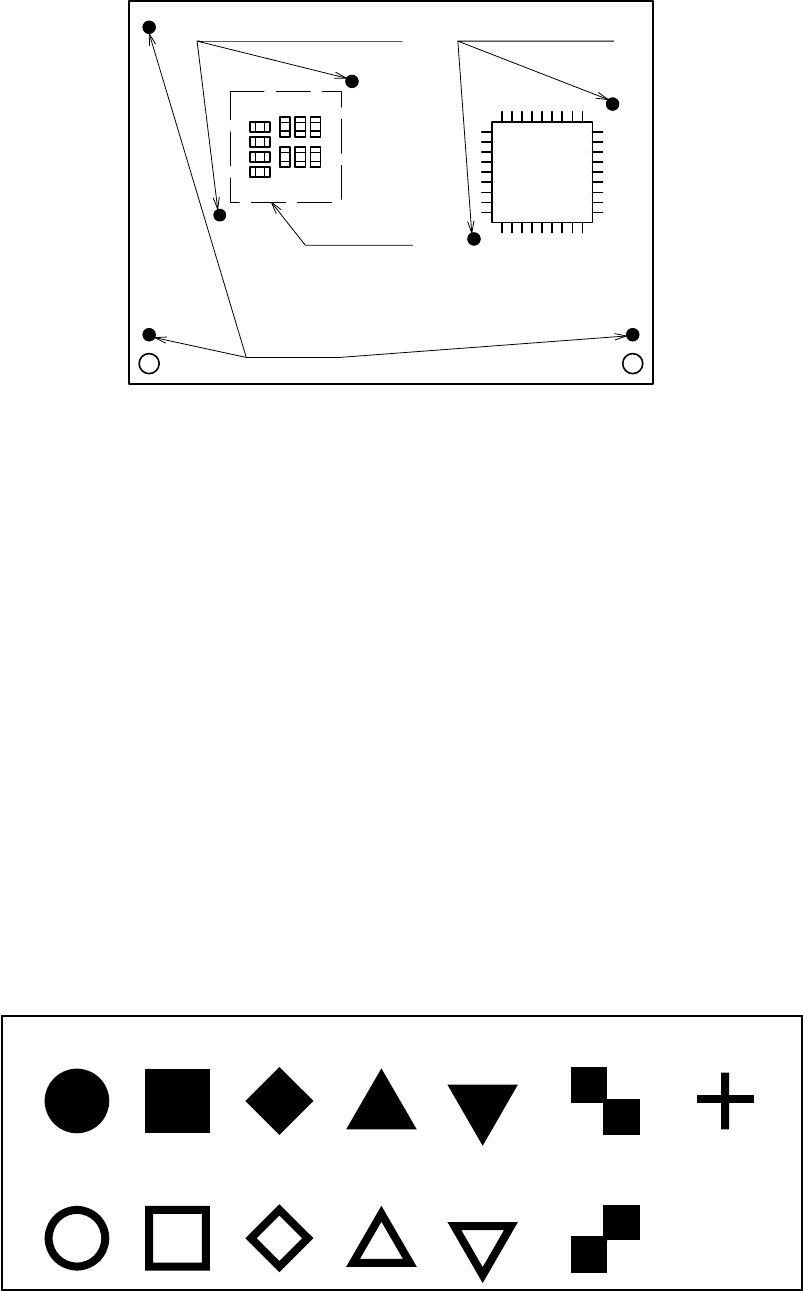

图 7 基准标记与元件定位标记
识别标记的基本材质
· 采用未涂层的铜或已涂层的铜。
· 识别标记表面与相邻的印刷电路材质之间，必须有明显的反差。
· 识别标记不得被氧化，也不得使用粗糙老化的材质。
识别标记的涂层
识别标记的表面应进行下述涂层加工。
· 透明的抗氧化涂层加工
· 镀镍加工
· 镀锡加工
· 镀金加工
· 喷锡涂层加工（Hot Air Leveler）
标记形状
· 标准标记包括“识别标记形状”中所示的 13 种类型。
· “识别标记形状”以外的标记，用户可制作模板，通过图案匹配功能进行识别。
注1. 仅限于基准标记，不包括基准领域标记。
注2. 除对象标记的形状外，在视野范围内不得有形状类似的图案。
必须具有明显的反差。
· 三角形、黑白相间的方格以及用户模板，旋转 90°后标记应可识别。
图 8 识别标记的形状
识别标记依照 EIAJ ET-7302“表面贴装印刷电路板用识别标记”规定。
圆形
正方形
菱形 三角形 倒三角形 黑白相间方格 十字形
中空圆形 中空正方形 中空菱形
中空三角形
中空倒三角形
黑
黑白相间方格
搭載グループ
エリア部品位置決めマーク 部品位置決めマーク
基準マーク
元件定位标记
基准标记
区域元件定位标记
贴片组
基板基准标记
