15
4-6. 对象基板
4-6-1. 基板传送方向
向右流动(从正面看为从左向右传送)
向左流动(从正面看为从右向左传送)
注：在出厂时设定。
4-6-2. 基板尺寸与重量
1)基板尺寸 (单位：mm）
最小尺寸(L
1
×W
1
)
注1注2
最大尺寸(L
2
×W
2
)
注 1 注 2
厚度 T
M 基板规格 330×250
L 基板规格 410×360
L-Wide 基板规格 510×360
E 基板规格
注3 注4
50×30
(带有基板宽度自动调整功能
时为 50×50)
510×460
0.4 ～ 4.0
注1： L 表示传送方向尺寸，W 表示与 L 形成的直角方向，W/L=2 以下。
注 2：有关缺口基板或异型基板的问题，请另行洽谈。
注 3：KE-2080/80R 的 E 基板规格只对应高度规格 25mm 的元件＋前面基准＋外形基准。
注 4：KE-2080/80R 的 E 基板规格，把停止挡块位置向右方向移动后 IC 贴片头即可在基板上
全面贴片。此外，KE-2080/80R 的 E 基板规格，左 OCC 不能覆盖基板全部，需由右 OCC
进行识别。
2)基板重量的最大容许值
2,000g
3)基板弯度的容许值
每 50mm 为 0.2mm 以下，上弯、下弯均为 1mm 以下（根据 JIS B 8461）。
16
基板下面
基板下面
サポートピン
設置不可範囲
基板搬送方向
34mm
17.5mm
91mm
4mm
164mm（M基板仕様）
244mm（L基板仕様）
22mm
20mm
63.5mm
7mm
25mm
17.5mm
21mm
39.5mm
22mm
ストッパ
基板仕様
前基準
搬送レール固定側
基板传送方向

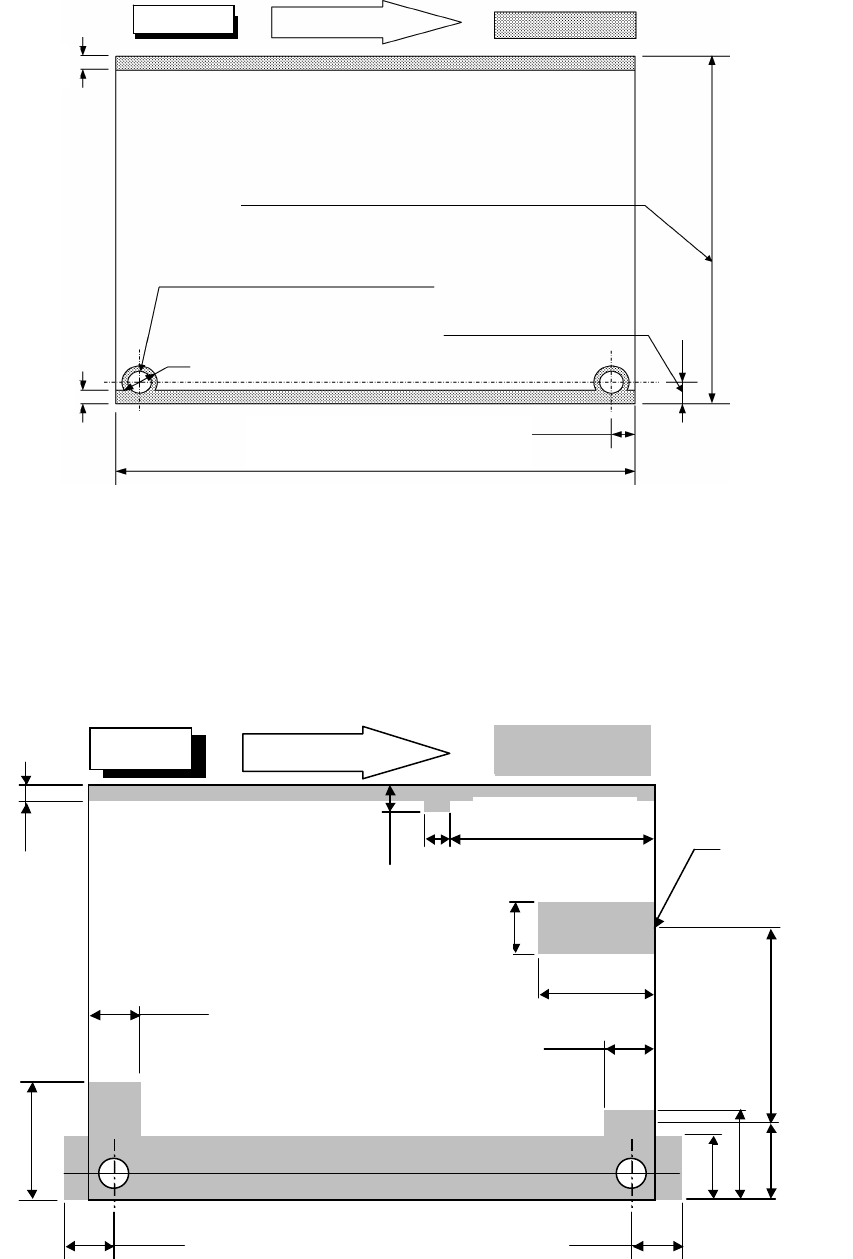

4-6-3．基板传送元件不可贴片范围
图 1 基板表面不可贴片范围
4-6-4. 支撑销的不可设置范围
图 2 支撑销的不可设置范围〈M、L 基板规格〉
不可贴片的范围
M 基板规格:30～250mm(基板宽度自动调整时为 50～250mm)
L-Wide，L 基板规格:30～360mm(基板宽度自动调整时为 50～360mm)
E 基板规格:30～460mm(基板宽度自动调整时为 50～460mm)
6mm(注)
基板传送方向
164mm(M
基
板规
格
)
244mm(L 基板规格)
20mm
39.5mm
21mm
基板传送方向
基板传送方向
基板上面图
支撑销
不可设置范围
挡块设置位置
0～90mm(M 基板规格、前面基准)
0～50mm(M 基板规格、后面基准)
0～185mm(L 基板规格、前面基准)
0～145mm(L 基板规格、后面基准)
传送轨道固定侧
22mm
标准φ4 mm,选购项φ2.5～φ4 mm
+0.
1
+0.1
0
5±0.1mm
特别订购 5～7mm(出厂时对应)
传送导轨固定侧
M
基
板规
格
:50～330mm
L-Wide,L 基板规格 :50～410mm
E基板规格 :50～510mm
标准 5±0.1mm(注)
3mm
3mm
91mm
7mm
4mm
注: 为出厂时的尺寸 外形基准（标准）时不需要。
17
基板下面
基板下面
サポートピン
設置不可範囲
基板搬送方向
34mm
17.5mm
91mm
4mm
265mm（右左流れは223mm）
22mm
20mm
63.5mm
7mm
15.5mm
17.5mm
21mm
22mm
ストッパ設置位置
0 ～ 210mm
搬送レール固定側
11mm
14mm

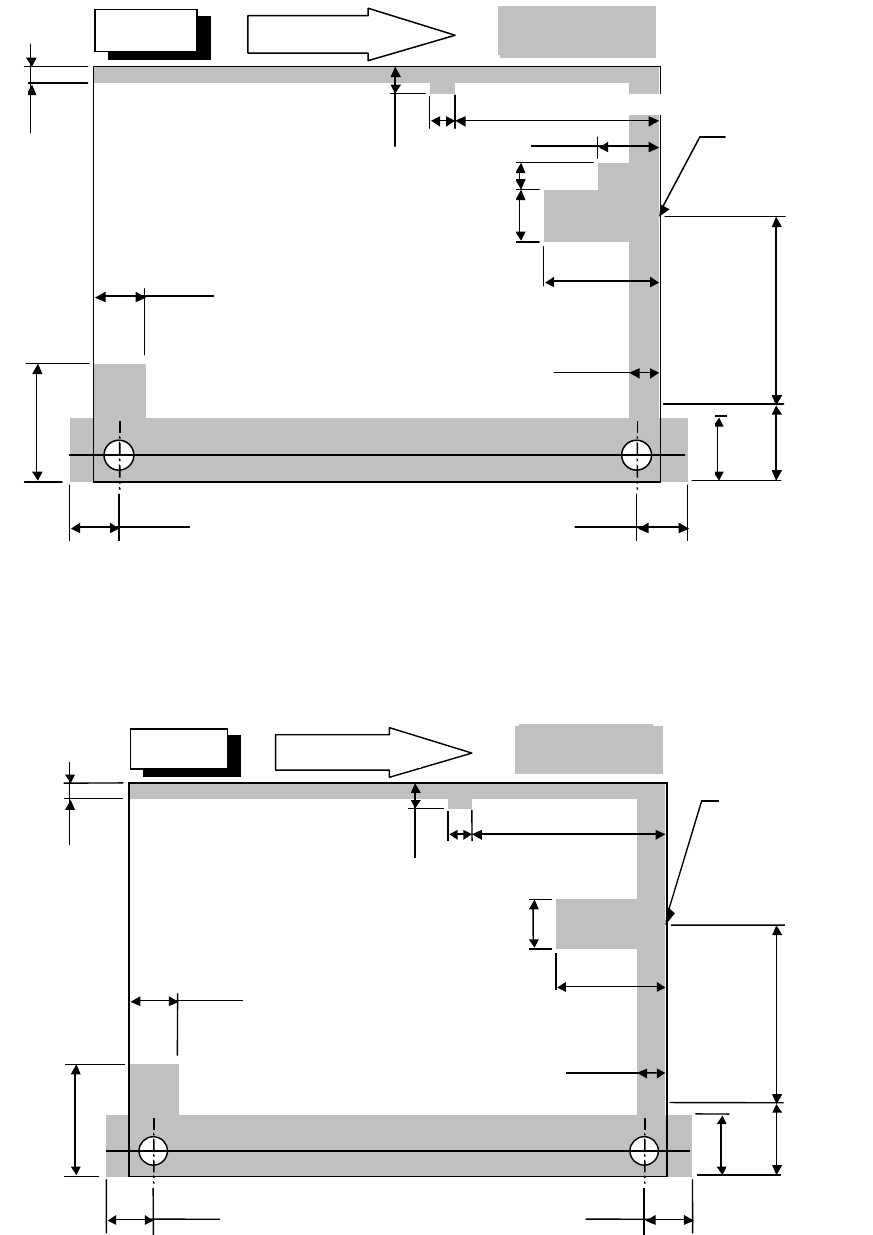

图 3 支撑销的不可设置范围〈E 基板规格（基板下面图）
注：基板传送方向为反方向（向左）时，支撑销不可设置范围与上图呈左右对称。
基板下面
基板下面
サポートピン
設置不可範囲
基板搬送方向
31.5mm
17.5mm
91mm
4mm
262.5mm（右左流れは 220.5mm）
22mm
20mm
61mm
7mm
13mm
17.5mm
21mm
22mm
ストッパ設置位置
0 ～ 185mm(L-wide 基板仕様、手前基準)
0 ～ 145mm(L-wide 基板仕様、奥基準)
0 ～ 210mm(E 基板仕様)
搬送レール固定側
图４ 支撑销的不可设置范围〈KE-2080R E、L-wide 基板规格）
265mm（右左流向为 223mm
4mm
7mm
支撑销
不可设置范围
挡块设置位置
20mm
0～210mm
11mm
91mm
传送轨道固定侧
22mm
21mm
基板传送方向
传送轨道固定侧
基板传送方向
挡块设置位置
支撑销
不可设置范围
基板下面
（右左流向为
0～185mm(L-wide 基板规格、前面基准)
0～145mm(L-wide 基板规格、后面基准)
0～210mm(E 基板规格)
