5. 标准功能与选购项
5-1. 高度测量功能HMS（标准）
制作吸取数据时，会通过激光传感器自动测量元件的吸取位置高度。
在吸取面为玻璃等透明物体(LED 等)以及镜面状态下，不能使用光线几乎全部反射的元件、蓝
色元件以及 0603 以下的元件。同时，也可作为示教点使用。
5-2. 供料器悬浮检测传感器（标准）
用于避免因带式供料器、管式供料器、托盘支架未正确安装而造成机械故障。当传感器检测
出供料器悬浮时，XY 轴会停止移动，向操作员发出警告。
5-3. 坏板标记阅读器（出厂选项）
多电路基板，可设置读取各电路设置的坏板标记(不良电路)、不在该电路上进行元件贴片。
标记的最小直径为 2.5mm，与基板颜色必须有充分的反差。
基板颜色与标记部位之间有反射光量差时，可设置切换，使之与基板颜色形成明暗反差。
使用坏板标记阅读器选购项时，比使用标准 OCC 摄像机识别坏板标记，每一点平均可以缩短
约 0.1 秒。

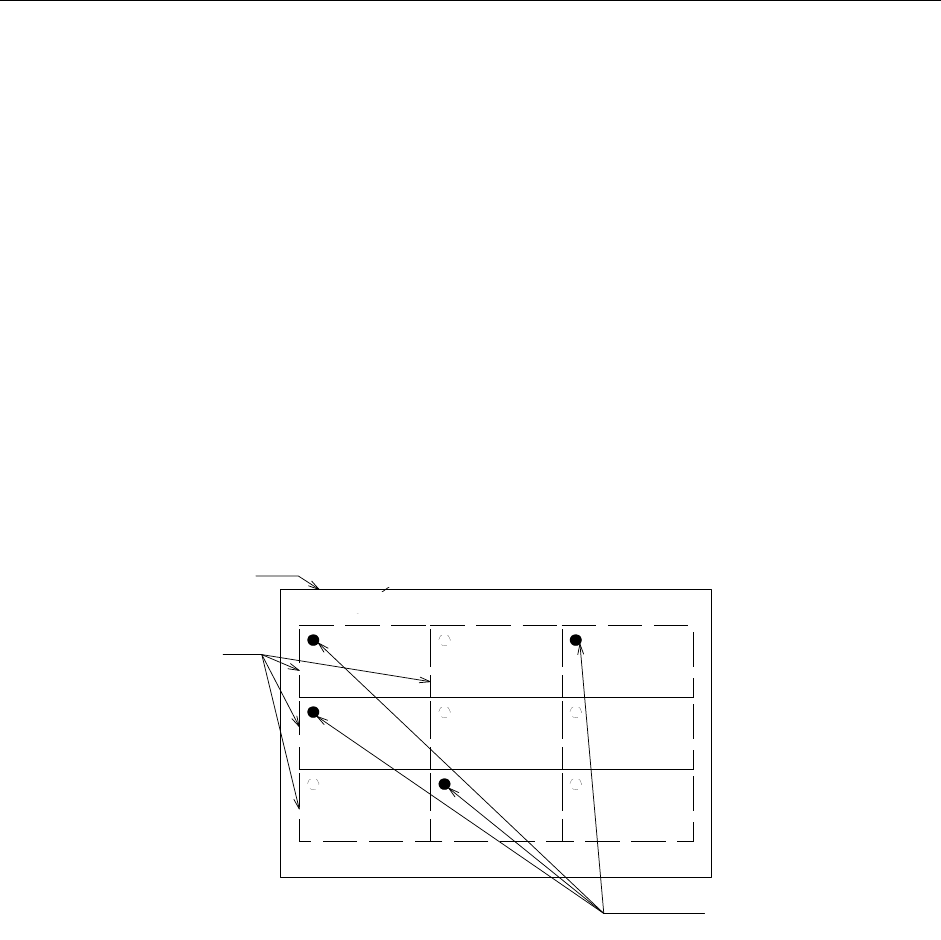

图 11 坏板标记的种类
5-4. 供料器统一更换功能（出厂选项）
可统一装卸主机上的供料器类，在生产过程中于外部安排下一次生产的供料器，减少安排准
备工作时间。
5-5. 不间断运行（出厂选项）
在前、后侧装配完全相同的元件进行生产，元件用完时无需中断生产而可连续生产的功能。
生产时只使用基准侧（前侧或后厕）的供料器台架元件。
元件用完时，只从另一侧的供料器台架吸取元件继续生产，因此可在生产进行过程中供给元
件。
电路
坏板标记
23
5-6. 元件检验（CVS、出厂选项）
是生产之前、或元件用完后生产再开始时检查贴装的元件，用来事先发现元件·极性·供料
器安装位置等错误的功能。
检查的对象元件如下：
1)
电极有两极且在对边的元件
2)
外形为 10mm 以下的元件
3)
小元件 1.0mm×0.5mm（但，元件尺寸的长边为 0.95mm 以上的）
4)元件包装方式：带式供料器
检查项目如下：
1)电阻值 测量范围：10Ω～1MΩ 测量精度：±5%
2)静电容量 测量范围：100pF～100
μ
F 测量精度：±20%
3)二极管极性 开放电压 0～5V
・
吸嘴 ：要使用验证功能时，必须要 CVS 专用吸嘴。
5-7. SOT方向检查功能（出厂选项）
是指：在生产之前以及元件用完后生产再开始时，把要贴装的三脚 SOT 放在 SOT 方向检查台
上，用左 OCC 检查供给角度的功能。
适用元件：
· 元件尺寸 ：1.6mm×□4.0mm
· 电极尺寸 ：长度 0.2mm～1.0mm
宽度 0.1mm～1.0mm
5-8. 负荷控制功能（出厂选项）
·负荷区 ：6*1 系列吸嘴：98～135g (1.0～1.32N) ·6*2 系列吸嘴：146～270g(1.43～2.65N)
·精 度 ：±7.5%（2N 以上）±0.15N(2N 以下)
·使用选购项的 6*1 系列、6*2 系列吸嘴，可以通过推入（补偿）量和弹簧压力简单地控制贴
装负荷。
·可在实际吸取·贴片动作的同一瞬间执行真空 ON、OFF，简易测量吸取·贴片时的负荷量。
·可显示负荷波形等概况。
5-9. 背面操作单元（出厂选项）
主机后侧带有液晶监视器、键盘、鼠标器的操作功能，前后侧作业效率相同。
(带有切换开关，切换前后侧操作)
5-10. 供料器位置指示器功能（FPI、出厂选项）
在生产过程中出现元件用完或者发生供料器错误时，用 LED 照明提示供料器的位置，利于操
作人员及时处理，缩短更换时间，提高效率。
24
5-11. MNVC（KE-2070，KE-2080/80R：出厂选项）
此选项规格为使用 LNC60 贴片头吸取元件，进行 VCS 图像识别和贴装，也可用于共面性检
查、通用图像元件的识别。
使用 MNVC，可大幅度地提高小型图像定心元件多的基板的生产效率。
适用元件尺寸 (单位:ｍｍ)
用 IC 贴片头进行 VCS 识别 用 LNC60 贴片头进行 VCS识别
注 1,2
反射 □3～□50 □3～□33.5
标准 VCS
（视野 54mm）
透射
□3～□50 □3～□6
反射 □3～□24 1.0×0.5～□20
VCS
统
一
识
别
选购项
高分辨率
VCS
（视野 27mm）
透射
□3～□24 □3～□6
注 1:不能用 L 贴片头进行分段识别。
注 2:可用 L 贴片头识别的元件高度、引脚间距、球间距、球径，与 R 贴片头相同。
适用吸嘴
・
标准吸嘴: 500～508 为适用吸嘴。#505、#506、#507、#508 用 VCS 摄像时，请换用不发光的。
・
特别订货吸嘴: 用 VCS 摄像时吸附面
应不发光。但是距离吸嘴中心
±2.0mm 范围除外。
5-12. 高分辨率摄像机（KE-2070MNVC，KE-2080/80R，出厂选项）
与可切换反射／透射识别、切换波长（红色·蓝色·绿色）的灯光单元组合，可识别标准摄
像机无法识别的细间距元件（引脚、球形）。
适用元件尺寸
（单位：mm）
VCS 统一识别 VCS分段识别(只限IC贴片头)
反射照明识别元件 透射照明识别元件 反射照明识别元件
MNVC:1.0×0.05～□20.0
IC 贴片头: □3.0～□24.0
MNVC:□3.0～□6.0
IC 贴片头:□3.0～□24.0
最大：24.0×72.0 (1×3分段时)
□48.0 (2×2分段时)
引脚间距 元件高度 球间距 球径
0.2～2.54
·NC规格：0.08～12.0
·HC规格：0.08～20.0
·EC规格：0.08～25.0
0.25～2.0
φ
0.10～
φ
0.63
照明装置
引脚元件反射照明 红色LED同轴照明、下方照明以及侧向照明
区域阵列元件侧向照明 蓝色LED球侧面照明。
透射照明 绿色LED外形透射照明。
※照明的光强度可以根据元件进行调整设置。
发光范围应Φ4mm 以下
应不发光
宽度应在 4mm 以下
