Advanced High Speed Flexible Mounter
32

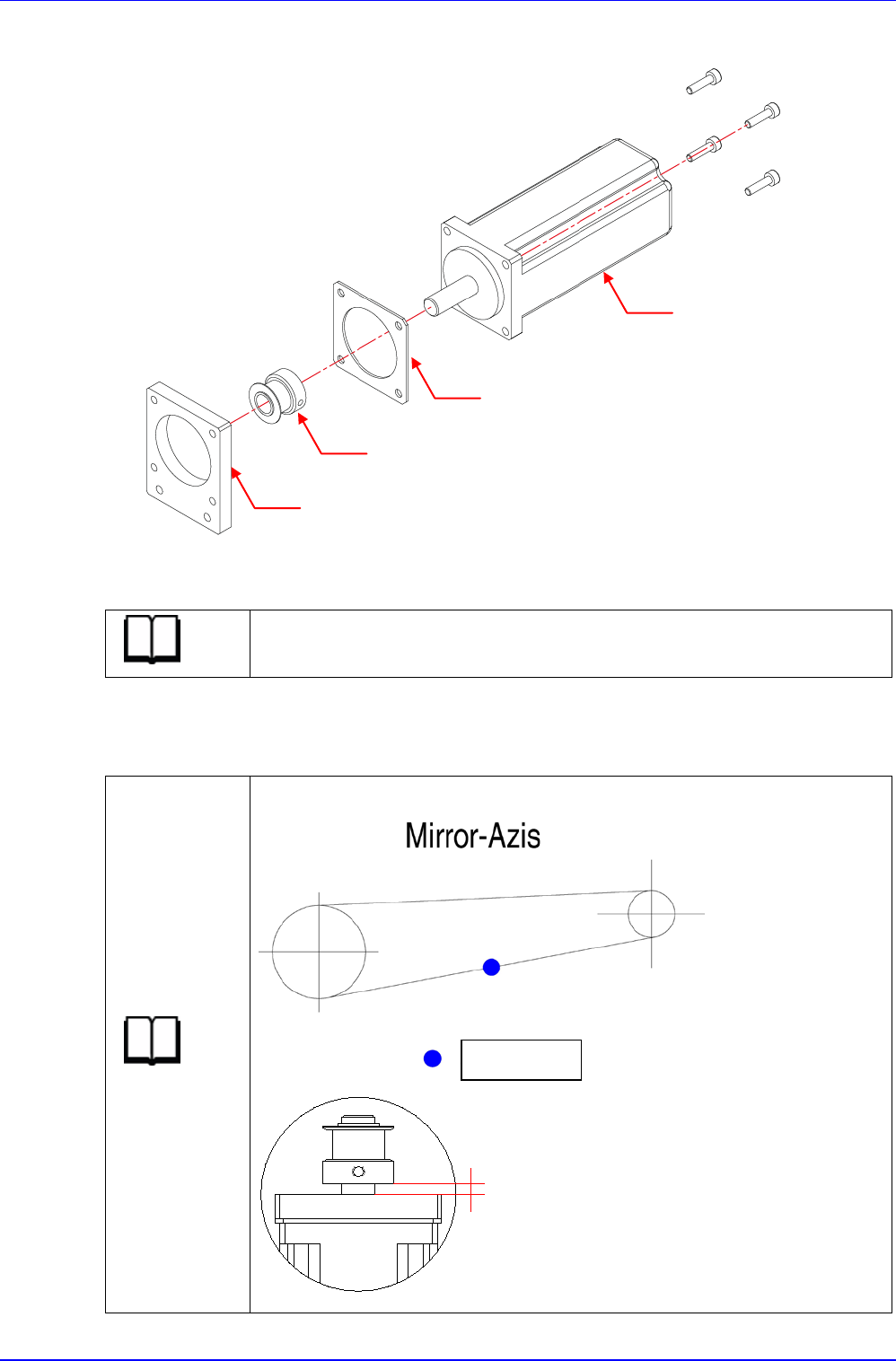

5. 拆下滑轮(Pulley)的精密螺丝(Set Screw)后，拆下电机。
6. 更换新电机。
参考
电机的 Part No.是 J31081057A。
7. 按照拆卸过程的相反顺序进行组装。
8. 组装Belt时，先粗略地紧固电机托架(Bracket)，然后利用剩孔调整张力值。
参考
Belt
的张力值是
190~220Hz
，测量位置如下。
测量位置
Pulley
Bracket
Isolation
Motor
6.5 mm
Head
33

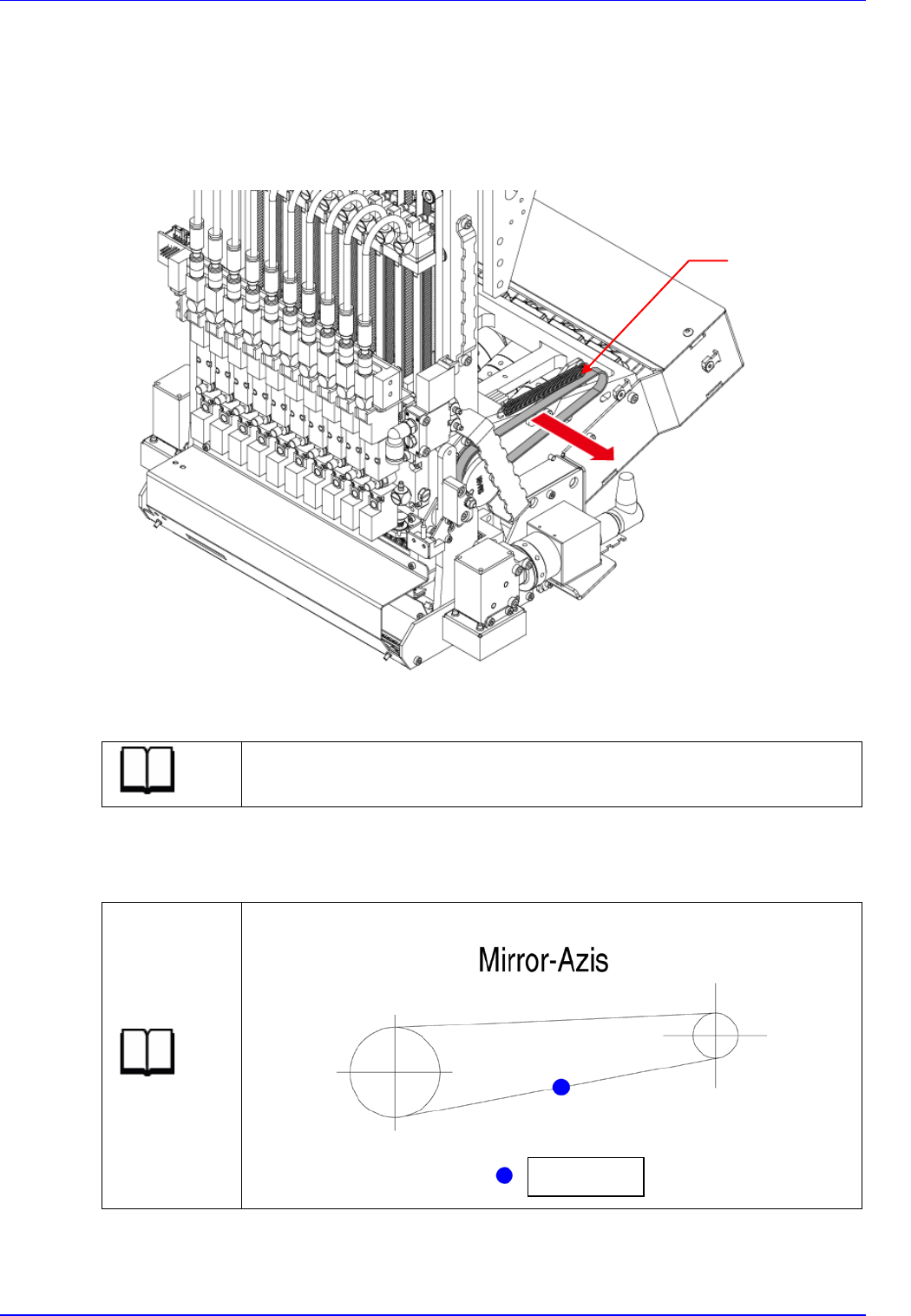

4.6.3. Belt 的更换步骤
1. 操作示教框把贴装头模块(Head Module)移动到设备正面。
2. 正常结束PC后，关闭设备正面的主开关(Main Switch)。
3. 稍微拧开电机的固定螺丝，让Belt松弛。
4. 拆下Belt。
5. 更换新Belt。
参考
Belt 的 Part No.是 J6602078A。
6. 按照拆卸过程的相反顺序进行组装。
7. 组装Belt时，先粗略地紧固电机托架(Bracket)，然后利用剩孔调整张力值。
参考
Belt
的张力值为
190~220Hz
，测量位置如下。
测量位置
Belt
Advanced High Speed Flexible Mounter
34

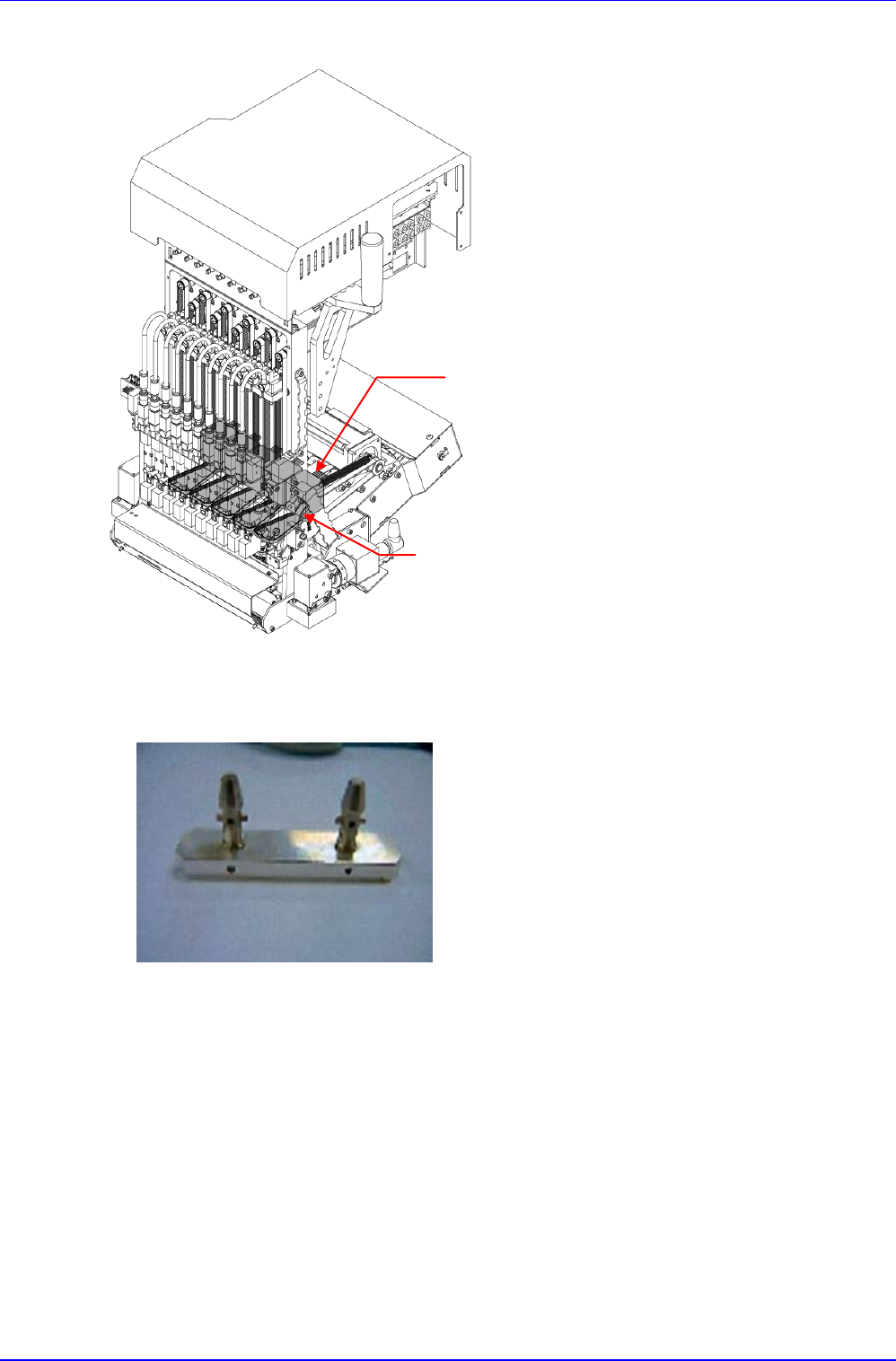

4.7. R-Axis Motor / Timing belt
4.7.1. 所需工具
Nozzle Holder Setting Jig
张力规
T型扳手(其它随机工具)或六角扳手
4.7.2. R-Axis Motor / Timing belt / Sensor的更换步骤
1. 执行到 Outer B Board 更换步骤的步骤。
2. 执行到 Coaxial Illumination 更换步骤的步骤。
Motor
Belt
