Advanced High Speed Flexible Mounter 12 7. 拆下 S topper 与 Support Unit 的固定螺丝 . 8. 拆下 Y1 Plat e 与丝杆螺母的固定螺 丝 . 9. 参考 X F r ame 的丝杆 (Ball S crew) 拆卸步骤在倾 斜状态下拆卸 . Support Unit S topper Ball Screw N ut Y1 Pla te
X-Y Frame
11

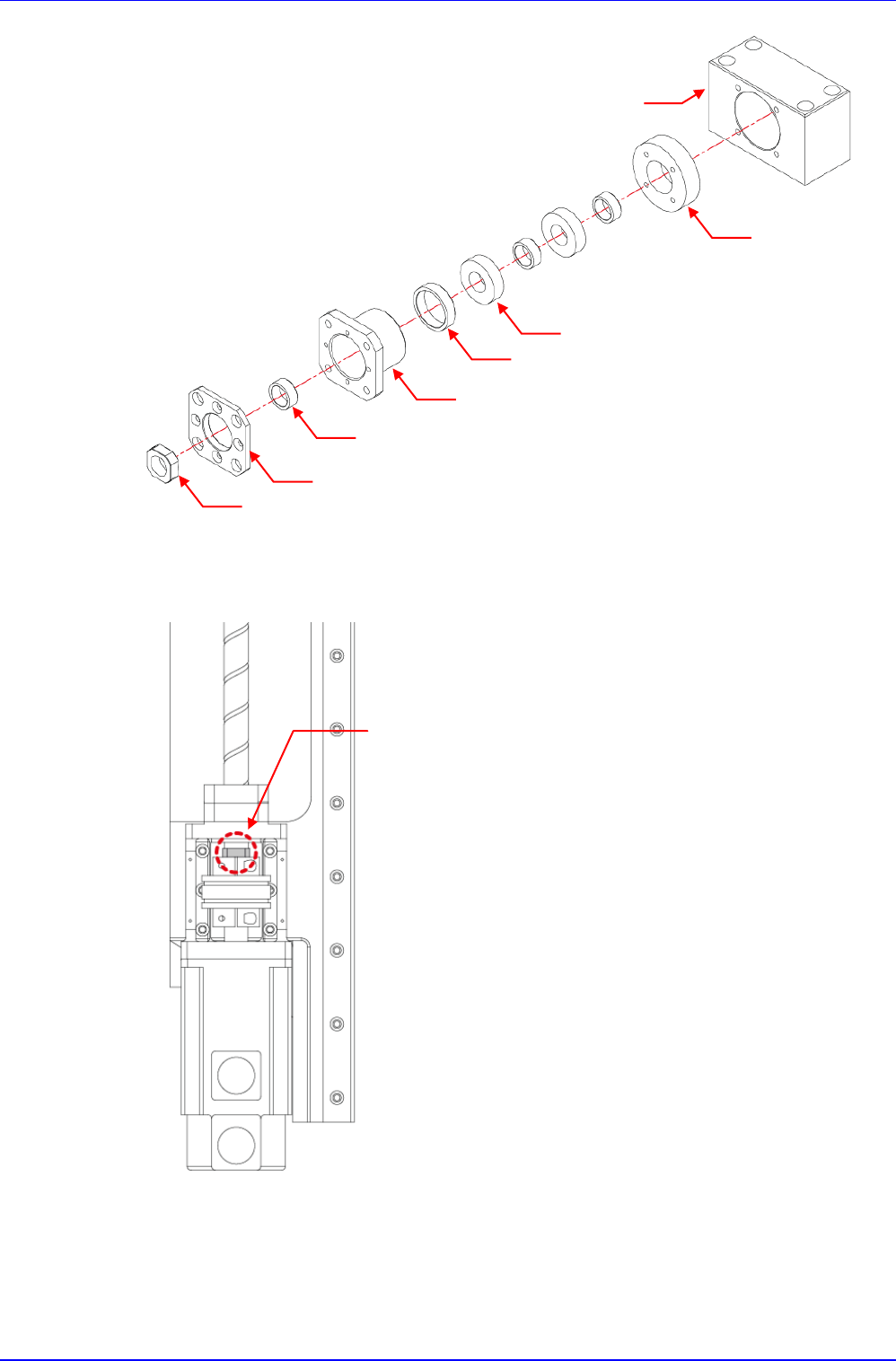

5. 参考电机拆卸步骤后，拆下接近电机端的Coupling的Set Screw.
6. 利用扳手拆下Lock Nut.
Lock Nut
Bearing Nut
Bearing Cover
Inner Spacer
Housing
Outer Spacer
Bearing
Stopper
Support Unit
Advanced High Speed Flexible Mounter
12
7. 拆下Stopper与Support Unit的固定螺丝.
8. 拆下Y1 Plate与丝杆螺母的固定螺丝.
9. 参考X Frame的丝杆(Ball Screw)拆卸步骤在倾斜状态下拆卸.
Support Unit
Stopper
Ball Screw Nut
Y1 Plate
X-Y Frame
13
10. 更换了丝杆(Ball Screw)后，按照拆卸过程的相反顺序进行组装.
参考
丝杆(Ball Screw)的 Part No.是 J6606036A.
11. 完成作业后打开设备正面的总开关，重新启动PC.
12. 必须实行下面的 Calibration.
Axis Home Calibration
Skew Compensation
Common X-Y (1st)
Fiducial Camera Scale & Rotation Calibration
Conveyor Calibration
Gantry Thermal Mapping
Gantry Mapping
ANC Fiducial Mark Teaching
13. 完成校正后，为了确认是否正常贴装部件，请执行测试.
8.2.4. Sensor 替换次序
1. 请正常关闭PC后，关闭设备前面的Main Switch.
2. 拆下感应器电缆.
3. 把固定感应器的固定螺丝拧开后，拆下感应器.
4. 更换新的感应器.
参考
新更换的感应器的零件号 J3212022A.
5. 组装是拆卸的倒序.
