第 13 章. Electric Device
13.1. 电源供应器
13.1.1. 所需工具
十字型(+)螺丝起子、一字型(-)螺丝起子
T 型扳手或六角扳手
13.1.2. 电源供应器的更换步骤
1. 按照下列步骤结束 PC 后，关闭设备正面的主开关(Main Switch)。
警 告
维修(Service)前，关闭(OFF)设备正面下端的电源开关、关闭(OFF)设
备背面下端的主电源开关。否则，可能会受到严重伤害。必须在切断了
设备电源的状态下进行维修。
警 告
维修(Service)前必须戴上防静电手套。
Power Supply
Advanced High Speed Flexible Mounter
4

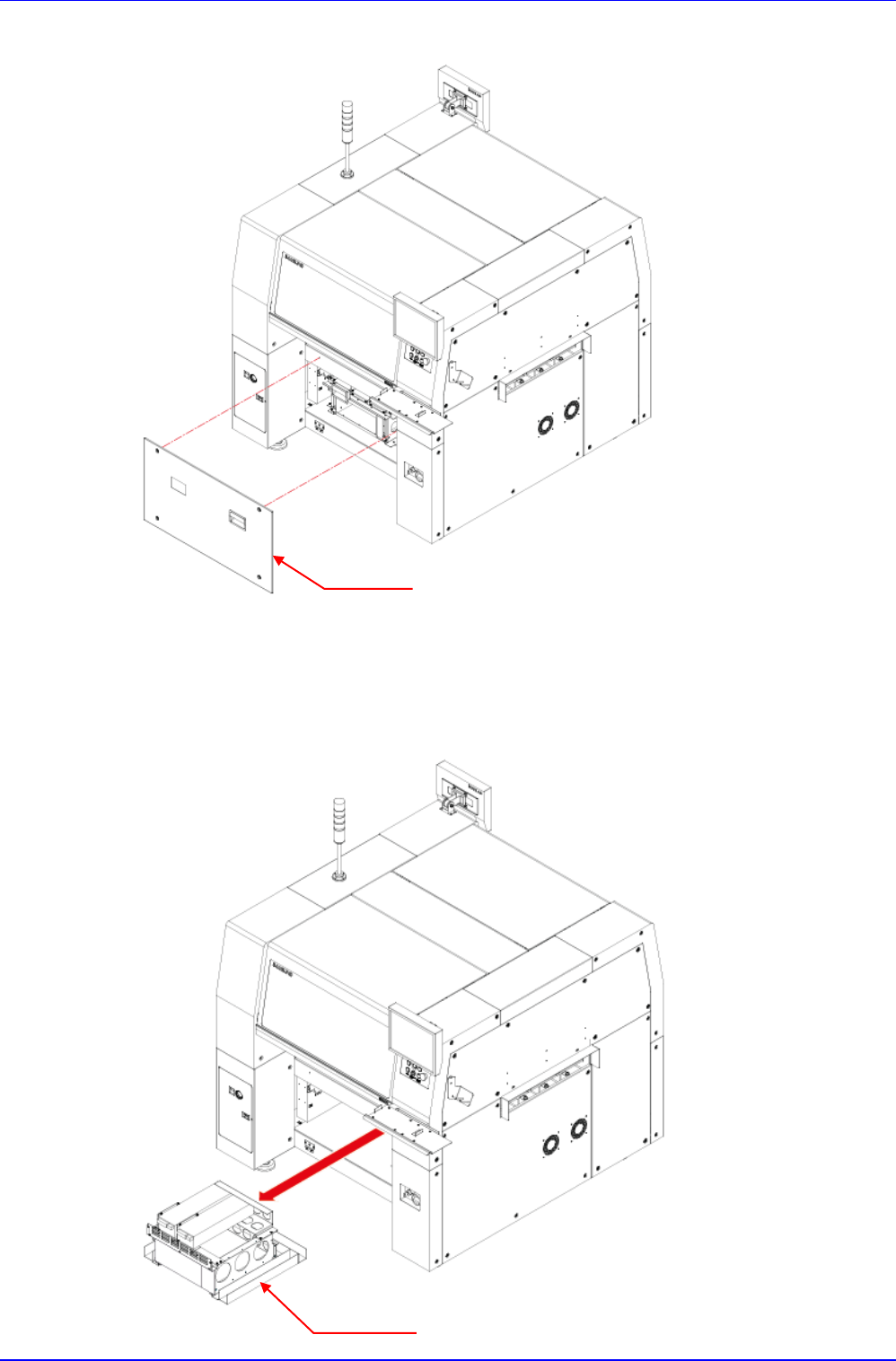

2. 打开设备正面的盖(Cover)。
3. 拆下连接在电源供应器上的电缆.
4. 拆下 PC Rack 后，十字型(+)螺丝刀拧开 Power Supply 的固定螺丝后拆下 Power Suppl
y。
Cover
Power
Supply
Electric Device
5
5. 更换了电源（供电）.
参考
电源零件编号 J44021015A
6. 按照拆卸过程的相反流程进行组装.
7. 组装了电源供应器后，检查电源供应器的 AC 输出.
