Boar d 33 14.9. A xis IO Board 14.9.1. 所需工具 十字型 (+) 螺丝 刀、一字型 (-) 螺丝刀 T 型扳手或六角扳手 14.9.2. Axis IO Board 位置 14.9.3. Axis IO Board 的更换步 骤 1. 正常结束 PC 后，关闭设 备正面的主开关 (M ain Sw itch) 。 2. 必须关闭 (OFF) 设备的主 电源开关。 3. 拆下盖 (Co ver…
Advanced High Speed Flexible Mounter
32
4. 拆下连接到 Board 的电缆。
5. 拧开 Board 的固定螺丝后拆下。
6. 更换新 Board。
参考
Board 的 Part No.是 J91741023A。
7. 按照拆卸过程的相反顺序进行组装。

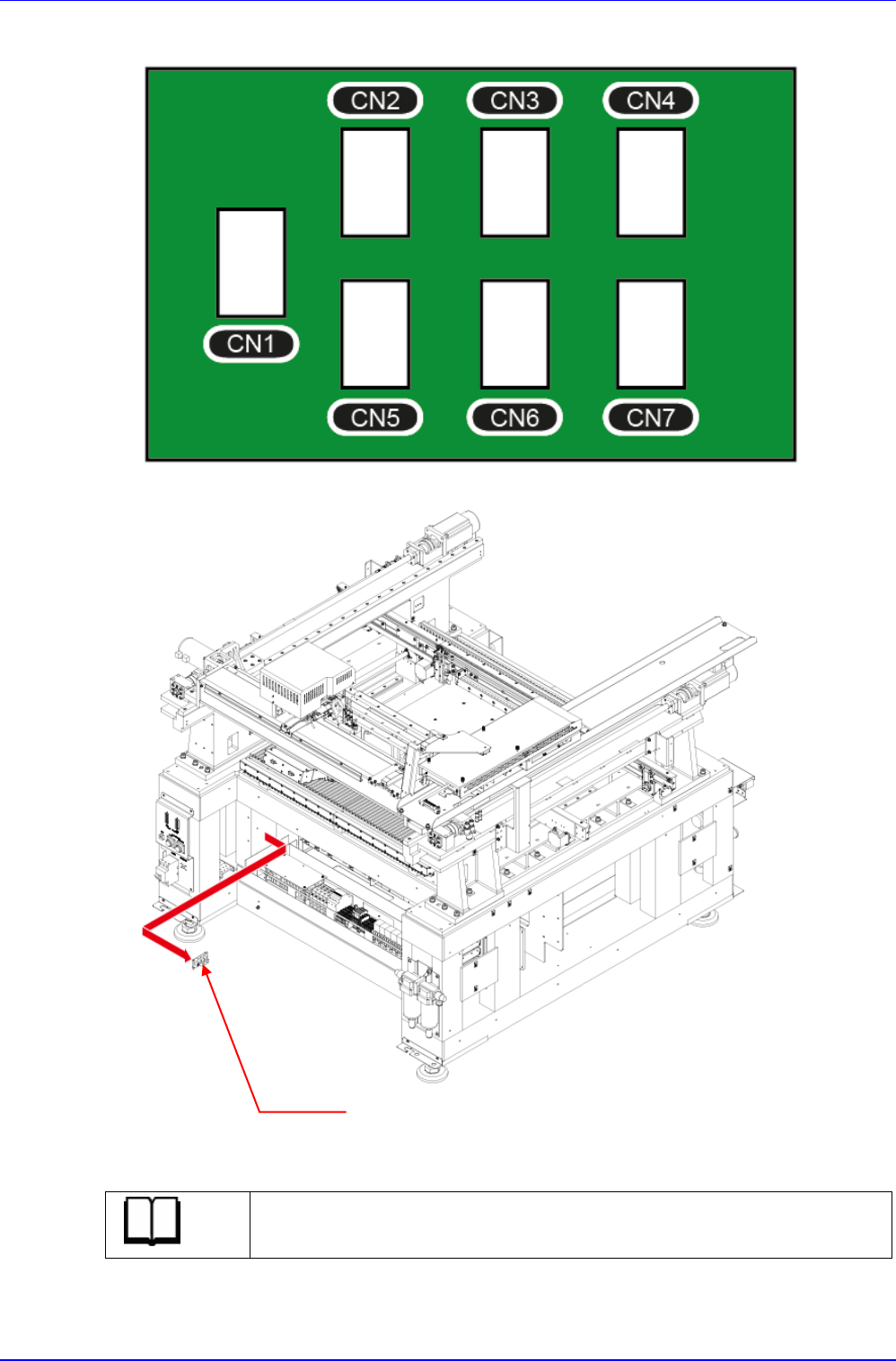

Conveyor Power Board
Board
33
14.9. Axis IO Board
14.9.1. 所需工具
十字型(+)螺丝刀、一字型(-)螺丝刀
T型扳手或六角扳手
14.9.2. Axis IO Board位置
14.9.3. Axis IO Board的更换步骤
1. 正常结束 PC 后，关闭设备正面的主开关(Main Switch)。
2. 必须关闭(OFF)设备的主电源开关。
3. 拆下盖(Cover)。
Axis IO Board
LFM Cover
Advanced High Speed Flexible Mounter
34
4. Axis Board Top Cover 的固定螺丝后拆下。
5. 拆下连接到 Board 的电缆。
6. 拧开 Board 的固定螺丝后拆下。
Axis IO Board
Axis Board Cover
