4. 完成作业后打开设备正面的总开关，重新启动PC。
5. 执行‘Conveyor Utilities’对话框确认是否正常工作。选择对应的Station后，点击<Belt Ru
n>按钮确认Belt是否正常工作。
5.2.4. 宽度调节同期化Belt替换次序
1. 用扳钳把固定Servo Motor Bracket的固定螺丝拧松后，确保皮带的拆卸空间。
2. 更换新belt。
参考
Belt 的 Part No.是 J6602074A。
3. Timimg Belt替换后, 请参照组装时规定的Timimg Belt张力，利用Bracket-Servo Motor上
的剩余孔设置Timimg Belt张力。
Servo Motor Bracket
Belt
Servo Motor Bracket
Conveyor
7
参考
Tension : 18.5
±
10%Hz
Tension Gage : U-505
4. 完成作业后打开设备正面的总开关，重新启动PC。
5. 执行‘Conveyor Utilities’对话框确认是否正常工作。选择对应的Station后，点击<Belt Ru
n>按钮确认Belt是否正常工作。
5.2.5. 入出口PCB移送用Belt替换次序
1. 一字型(-)螺丝起子解张力调整侧的销，使带处于松弛状态.
2. 更换新belt。
参考
Belt 的 Part No.是 J66021017A 。

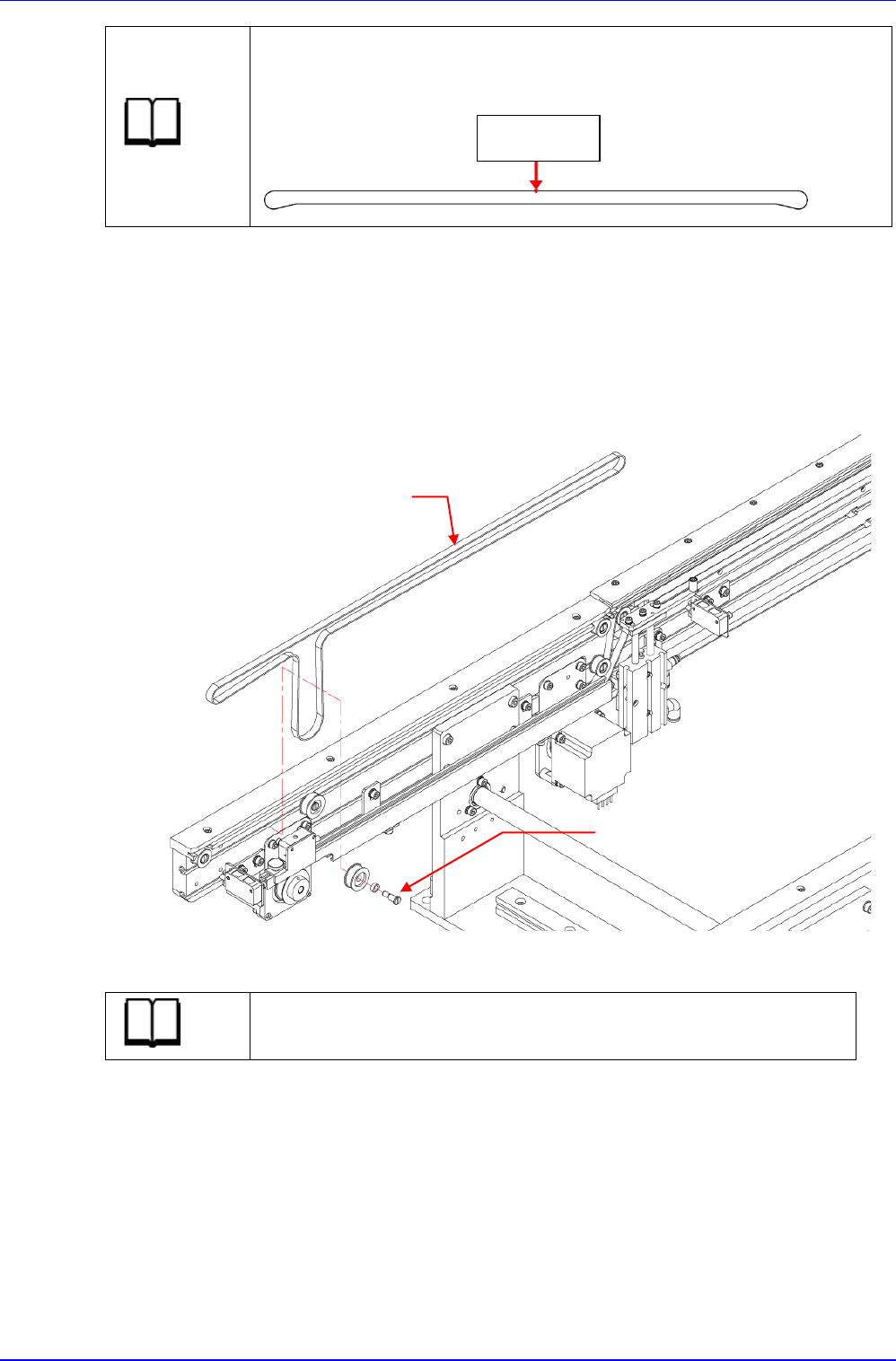

Idler Shaft
Belt
测量位置
Advanced High Speed Flexible Mounter
8
3. 更换皮带后组装时，左右移动Idler设定张力值。.
参考
Tension : 135
±
10%Hz
Tension Gage : U-505
4. 完成作业后打开设备正面的总开关，重新启动PC。
5. 执行‘Conveyor Utilities’对话框确认是否正常工作。选择对应的Station后，点击<Belt Ru
n>按钮确认Belt是否正常工作。
Idler Shaft
PCB
移送
Belt
张力增加
PCB
移送
Belt 张
力减少
测量位置
