10.2.3. ANC Shutter Speed 调节次序

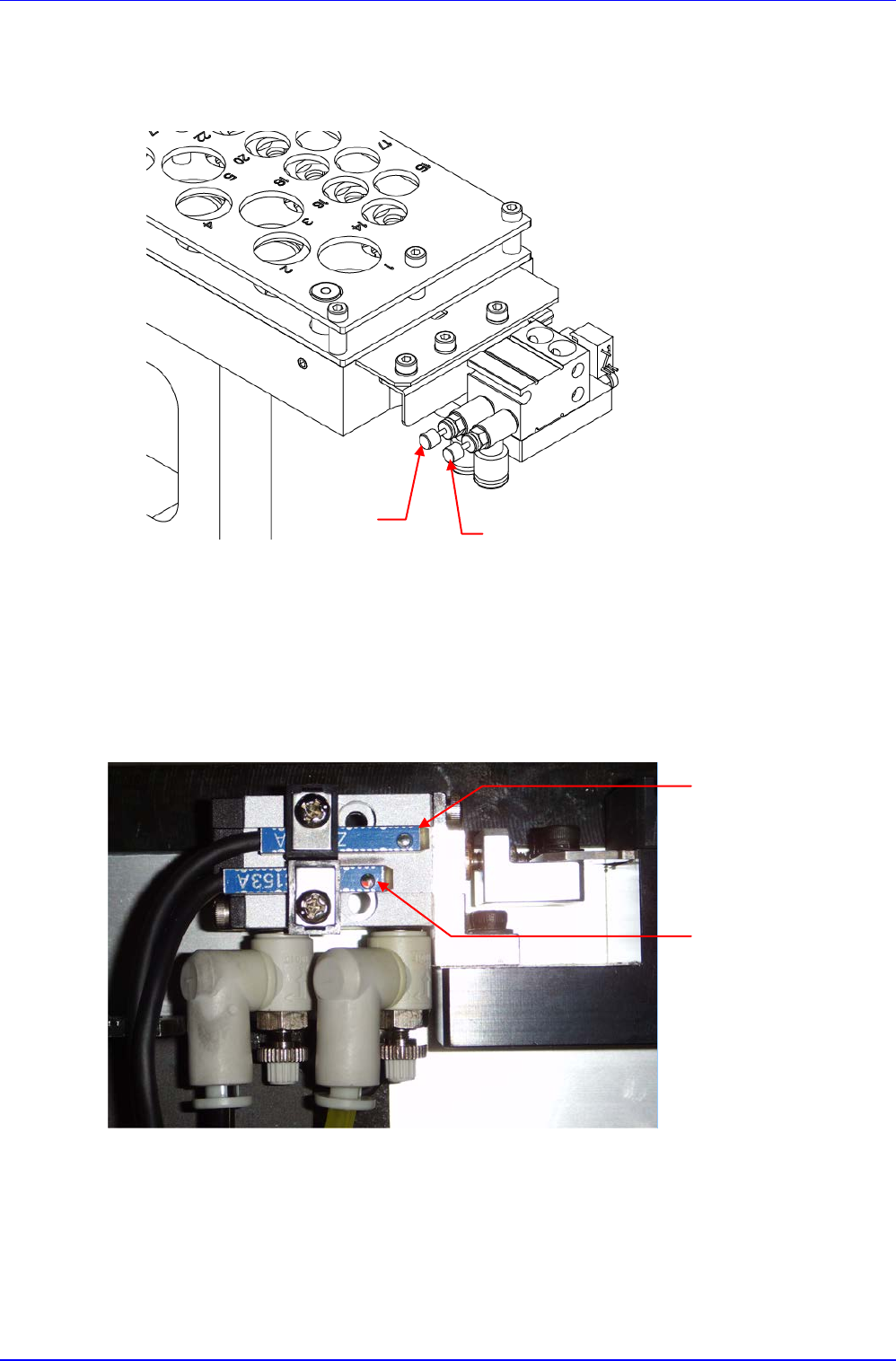

1. 为调整Shutter的Close及Open Speed，在Shutter工作状态下调整Speed Controller.
向顺时针方向转动Speed Controlle为减速，逆时针方向转动为提速。
2. 请确认ANC是否正常工作。
10.2.4. ANC Shutter Open/Close Sensor
1. Shutter的Close状态下边移动 Close感知传感器，确认传感器的亮灯状态来确认感知范
围。(下端传感器)
Speed
Controller
for Open
Speed
Controller
for Close
Sensor
Controller
for Open
Sensor
Controller
for Close
ANC
7

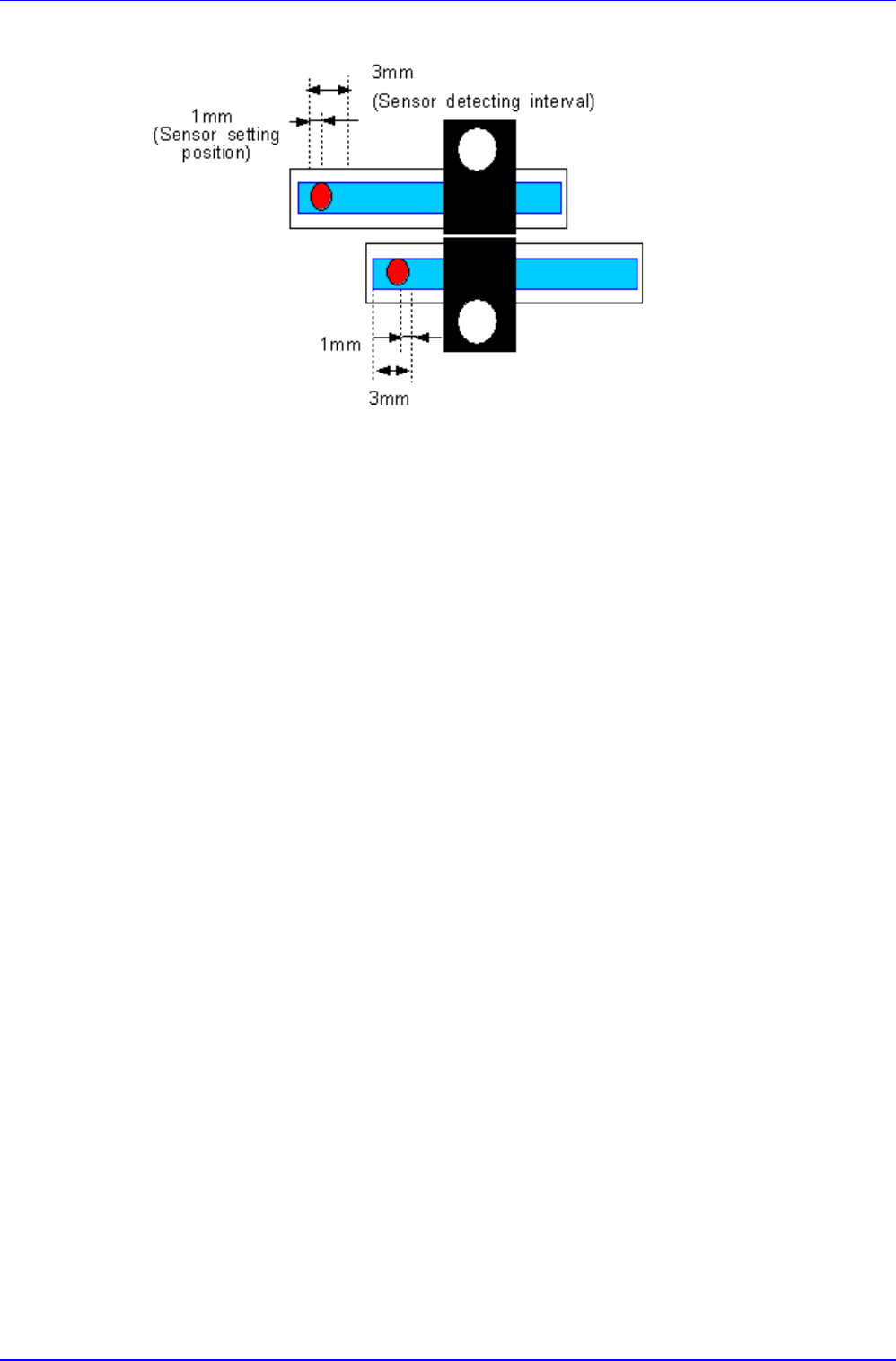

从Close 感知传感器的感知范围内的右侧末端向左移动1 mm进行组装。
2. Shutter的Open状态下，移动Open感知传感器确认传感器良等状态来确认感知范围。(上
端传感器)
从Open 感知传感器的感知范围内的左侧末端向右移动1mm 进行组装。
3. 作业完成后 ANC 测试时, ANC快门的Open及Close反复执行50次以上，确认Nozzle顶
面有无刮痕。
4. 如果持续发生问题时, 请替换ANC Close/Open Sensor。
