Advanced High Speed Flexible Mounter
26
14.7. CAN Conveyor Board / Conveyor Sub IF Board
14.7.1. 所需工具
十字型(+)螺丝刀、一字型(-)螺丝刀
T型扳手或六角扳手

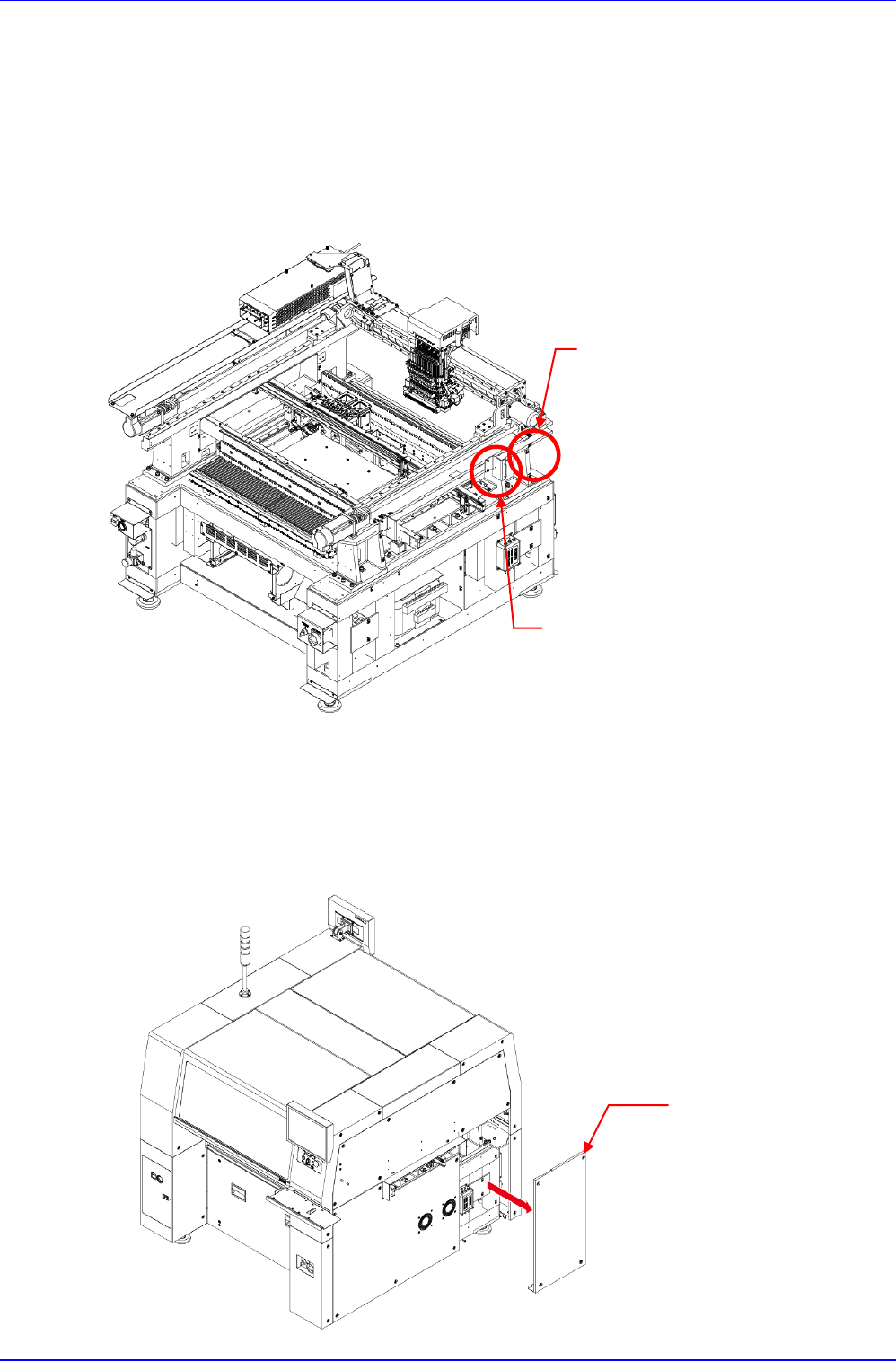

14.7.2. CAN Conveyor Board / Conveyor Sub IF Board位置
14.7.3. CAN Conveyor Board的更换步骤
1. 正常结束 PC 后，关闭设备正面的主开关(Main Switch)。
2. 必须关闭(OFF)设备的主电源开关。
3. 拆下右侧盖(Side Cover)。
Conveyor Sub IF Board
CAN Conveyor Board
Side Cover
Board
27
4. 拆下连接到 Board 的电缆。
5. 拧开 Board 的固定螺丝后拆下。
CAN Conveyor Board
Advanced High Speed Flexible Mounter
28
6. 更换新 Board。
参考
Board 的 Part No.是 AM03-000900A。
7. 按照拆卸过程的相反顺序进行组装。
8. 参考下图后设置 Board。
跳线设置法：
