Head 41 ② 请同下面的照片在 M IN I AM P 上连接可确认 Z Phase(+, - ) 的 1 号电缆。(但,要关 闭设备的总电源,组装好 HEAD AMP BOX ,连接 Z Motor Powe r 和 Enc oder 电 缆。) → LED 亮灯可确认 Z M otor 的 Z Ph ase 。 ③ 同以下照片在 Safety Control Board 上把 2 号电缆与 CN13 , CN12 号进行连接。…

100%1 / 332
Advanced High Speed Flexible Mounter
40
7. 更换新电机。
参考
电机的
Part No.
J31081047A
电机与滑轮之间的距离 5.5mm 的间隔组装。
8. Slide Body拧开固定Belt Clamp的固定螺丝进行分离后,替换同步齿型带,再按照拆
卸的倒序进行组装。
9. 按照以下顺序执行查找Z相的方法。
请准备下图中的电缆
Z Phase Indicator Cable
5.5 mm
No.1 Cable
No.2 Cable
Head
41

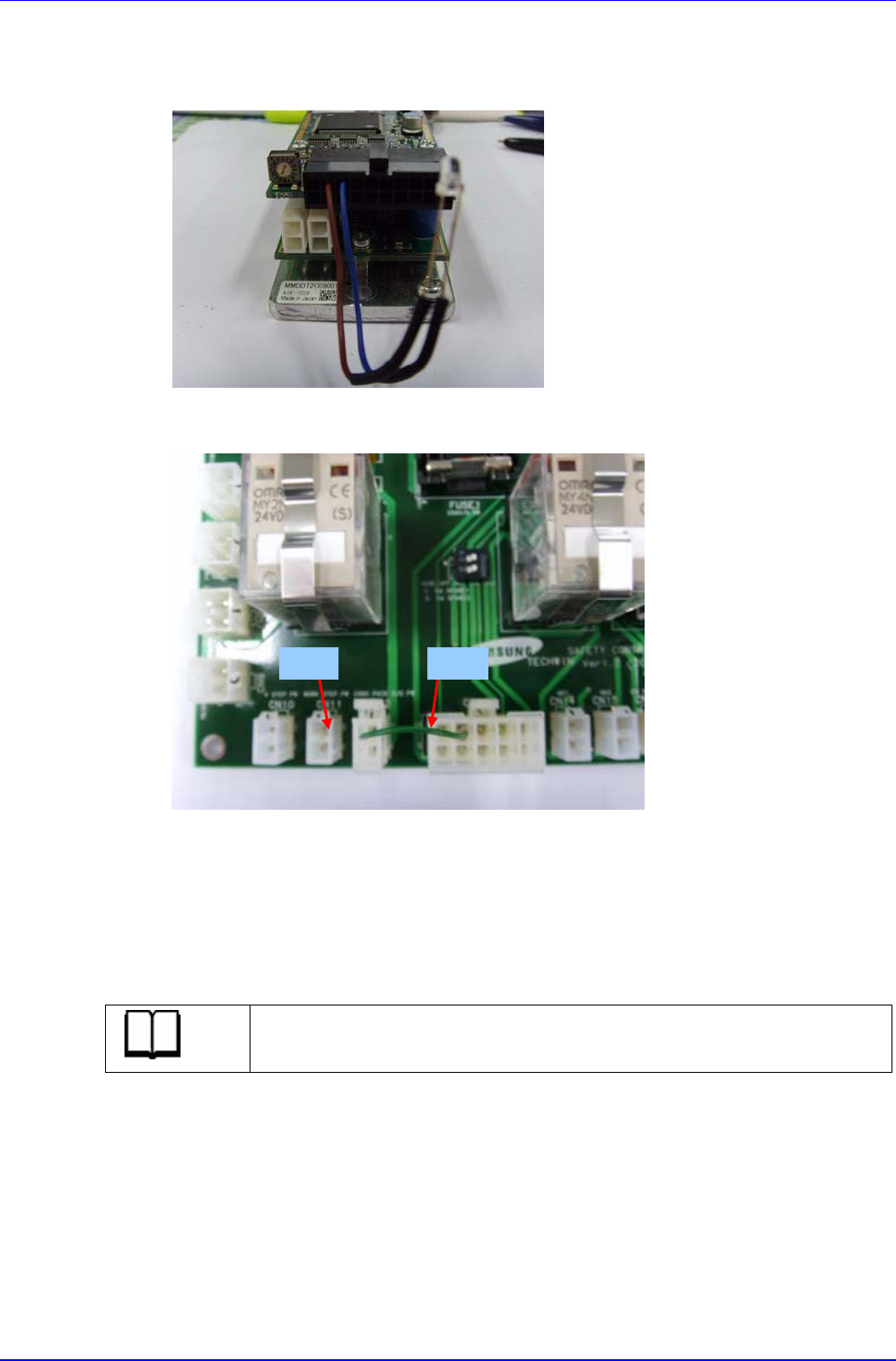

请同下面的照片在 MINI AMP 上连接可确认 Z Phase(+, -) 1 号电缆。(但,要关
闭设备的总电源,组装好 HEAD AMP BOX,连接 Z Motor Power Encoder
缆。)
→ LED 亮灯可确认 Z Motor Z Phase
同以下照片在 Safety Control Board 上把 2 号电缆与 CN13CN12 号进行连接。
即使设备中不打开 READY 开关也可把+24V 供应 MINI AMP 中。
利用总开关(ON)供应设备的电源。
请确认 MINI AMP LED1 是否亮灯。通过 LED1 可确认 MNI AMP 中是否供应+2
4V。转动马达确认电缆上的 LED 是否亮灯。
8. 更换新Belt
参考
Belt Part No. MC05-000119
9. 校准完毕后,为了检验是否正常动作而进行测试。
CN13
CN12
Advanced High Speed Flexible Mounter
42

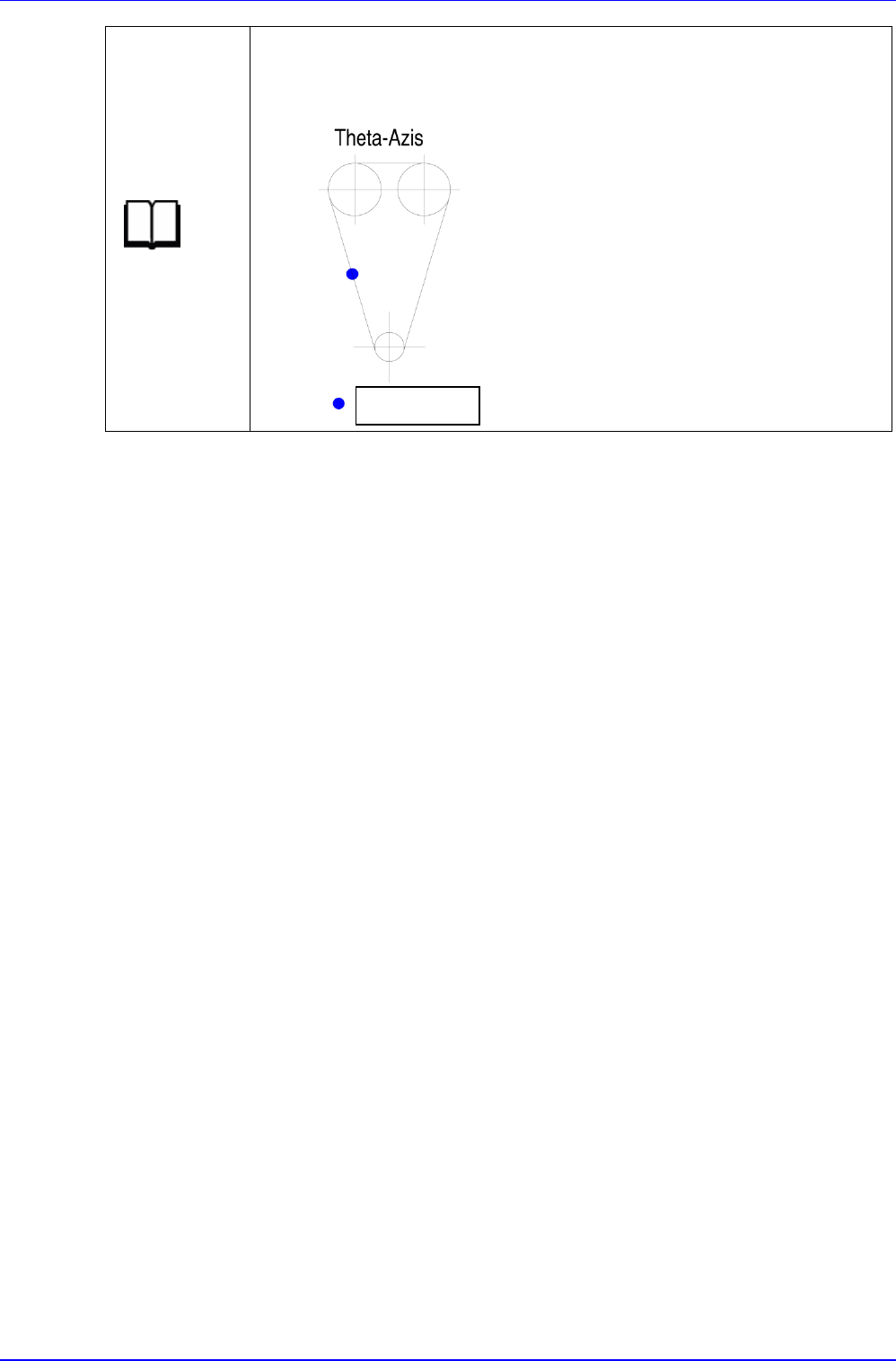

参考
设定值为
136~175 Hz
,测量位置如下。
如果无法得知设定值,则测量相邻的其 Z 轴的同步(Timing
Belt)张力值后设定。
10. 校准完毕后,为了检验是否正常动作而进行测试。
测量位置
