Advanced High Speed Flexible Mounte r 28 6. 更换新 Bo ard 。 参考 Board 的 Part No . 是 AM 03 -000900A 。 7. 按照拆卸过程的相反顺 序进行组装。 8. 参考下图后设置 Boar d 。 跳线设 置法 ：
Board
27

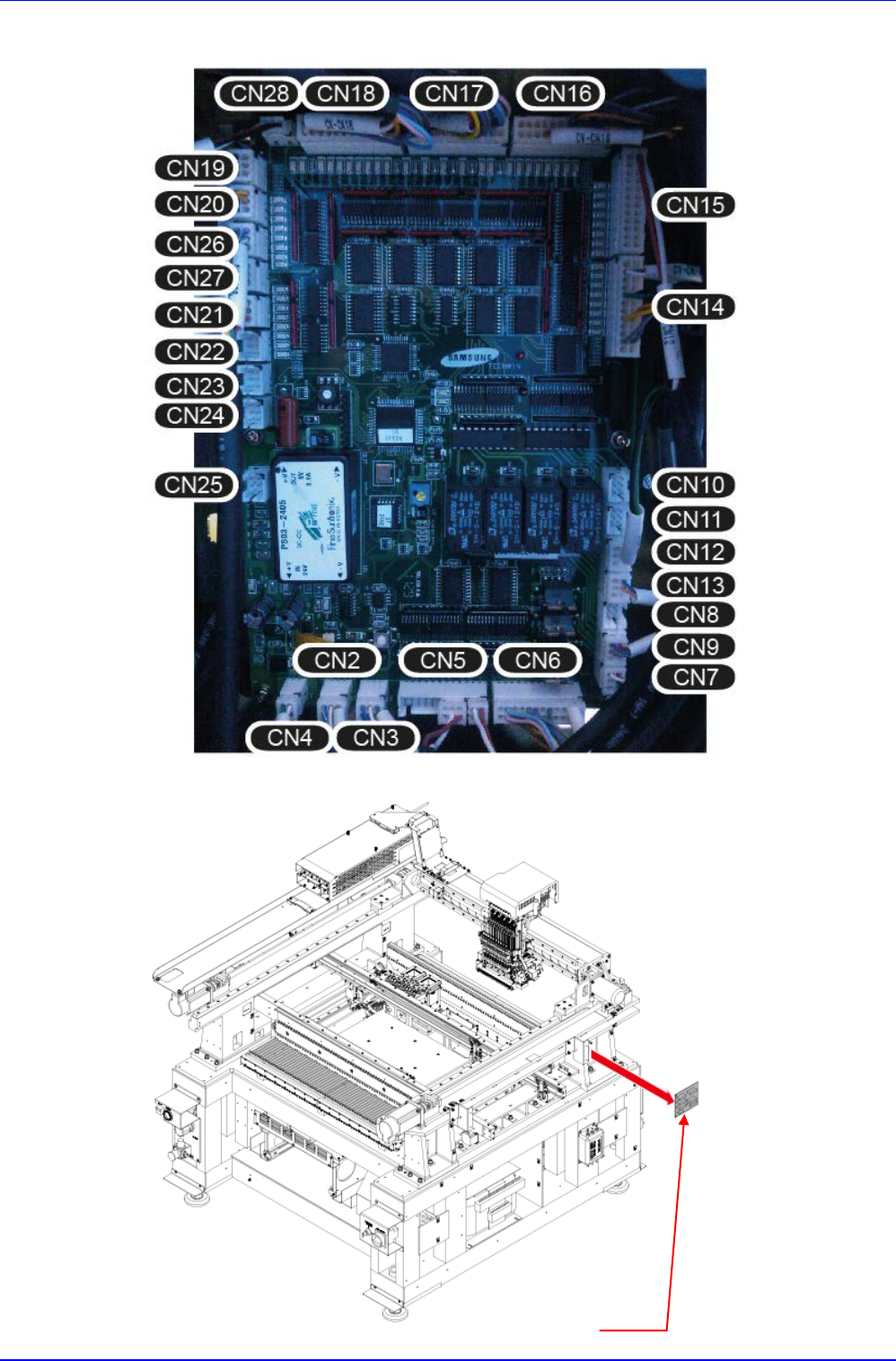

4. 拆下连接到 Board 的电缆。
5. 拧开 Board 的固定螺丝后拆下。
CAN Conveyor Board
Advanced High Speed Flexible Mounter
28
6. 更换新 Board。
参考
Board 的 Part No.是 AM03-000900A。
7. 按照拆卸过程的相反顺序进行组装。

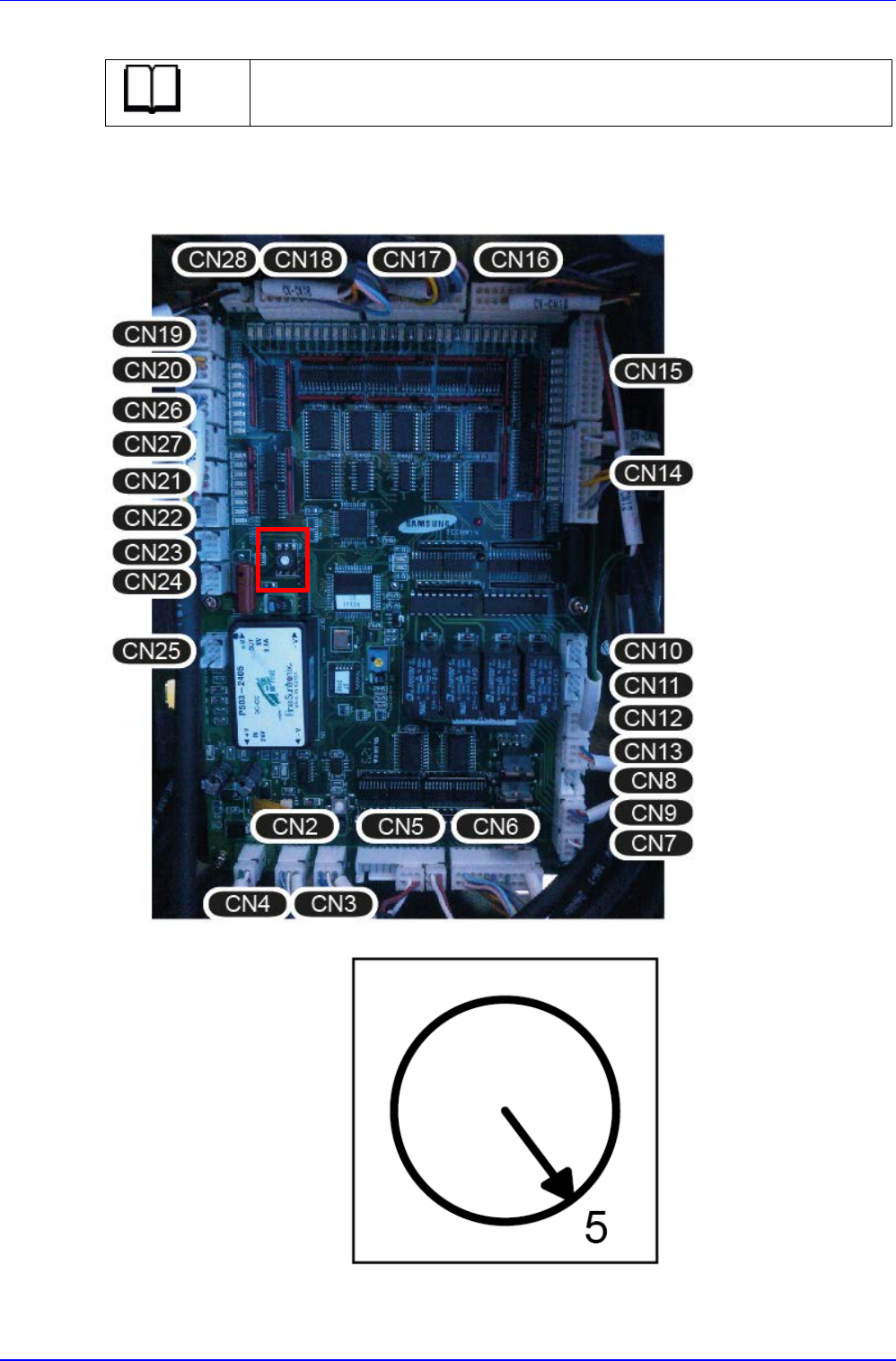

8. 参考下图后设置 Board。
跳线设置法：
Board
29

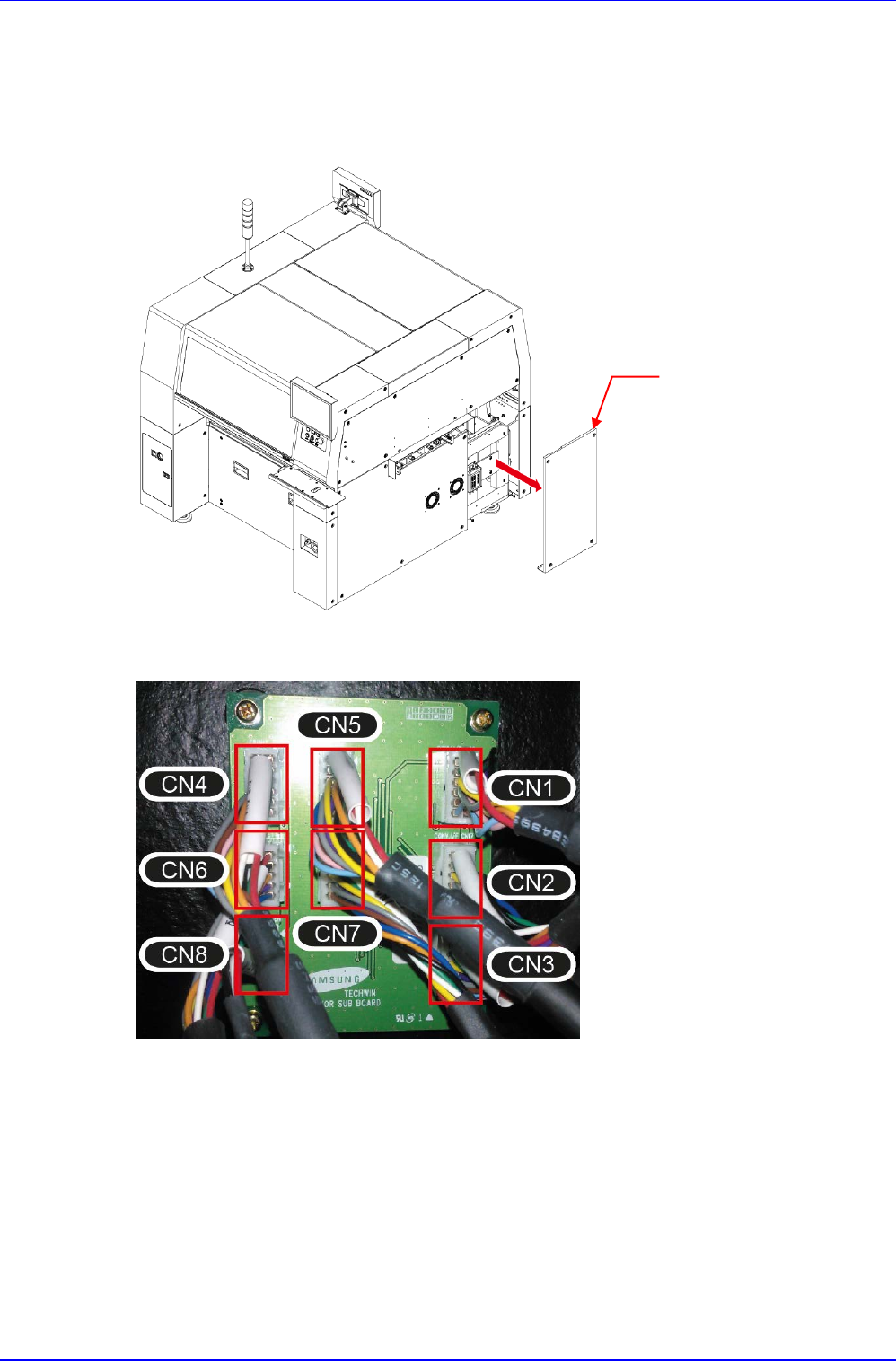

14.7.4. Conveyor Sub IF Board的更换步骤
1. 正常结束 PC 后，关闭设备正面的主开关(Main Switch)。
2. 必须关闭(OFF)设备的主电源开关。
3. 拆下右侧盖(Side Cover)。
4. 拆下连接到 Board 的电缆。
Side Cover
