Geöffnete Vakuumkammer der VisionXP+ Vac
Separat geregeltes Transportsystem
Die Systeme mit Vakuumkammer verfügen über einen dreige-
teilten Transport: Vorheiz-/Peakbereich, Vakuum-Einheit und
Kühlstrecke. Alle drei Bereiche des Transportsystems werden
optional mit einer Mittenunterstützung für besonders breite
Baugruppen ausgestattet. Die Möglichkeit, beim Einsatz des
Vakuums die Transportgeschwindigkeit im Kühlbereich zu
reduzieren, erlaubt es, die Kühlzeit der Baugruppen zu verlän-
gern und damit eine optimale Temperatur für nachfolgende
Prozessschritte zu gewährleisten. Mit der Erweiterung des
Transportsystems um eine zweite Spur wird der Durchsatz
der Anlage zusätzlich erhöht.
Die Vakuumkammer ist als Ergänzung zu den vorhandenen
Peakzonen installiert. Die integrierte Pyrolyse und separate
Filterung der in der Vakuumkammer abgesaugten Atmo-
sphäre sind zusätzliche Pluspunkte im Bereich der Wartung
und Reinigung. Ein ausreichend dimensionierter Stellweg
der Vakuumkammer in der Servicestellung erlaubt eine gute
Zugänglichkeit an die innenliegende Mechanik während der
Wartungsintervalle. Das automatische Auffahren der Pro-
zesskammer in Prozess- oder Wartungsposition minimiert
Stillstandszeiten und verringert den Wartungsaufwand.
Alle Heizzonen sind individuell regelbar und thermisch
voneinander getrennt, wodurch eine flexible Prolführung
und ein stabiler Reflowprozess gewährleistet werden. Die
Messung eines Temperaturprols bei eingeschaltetem
Vakuumprozess zeigt, dass trotz eines sehr niedrigen zu
erreichenden Unterdrucks von 10 mbar alle Prolvorgaben
(≤ 3 K/s Aufheizen, tL ≤ 90 s, TP ≤ 240 °C) erfüllt wurden.
Mit Hilfe der in der Kammer integrierten Heizung kann
die Temperatur der Baugruppe in der Vakuum-Einheit an
die Vorgaben der gängigsten Normen angepasst werden.
Durch diese rafnierte Lösung gelingt ein zeitefzienter und
stabiler Produktionsablauf.
Efzient, wartungsarm und voidfrei
Präzise Druck- und Temperaturprolierung
Druck- und Temperaturprol eines Lötprozesses mit der VisionXP+ Vac
Ohne Vakuum Mit Vakuum
gültig für VisionXP+ Vac und Vision TripleX
gültig für VisionXP+ Vac und Vision TripleX
gültig für VisionXP+ Vac und Vision TripleX
Vision-Serie | Vakuum
16
1.
2.
3.
4.
5.
6.
ViCON
Vision
1. Alarme
Im oberen Bereich des Screens können Sie
Alarmmeldungen sofort übersichtlich ein-
sehen, interpretieren und bearbeiten.
4. Maschinenansicht
Die Maschinenansicht bietet Ihnen eine
Übersicht über den modularen Aufbau Ihrer
Anlage, die aktuelle Beladesituation und den
Status der Prozesszonen.
2. Favoritenleiste
Hier können Sie ausgewählte Werte hinter-
legen. Diese erscheinen dann auf der Haupt-
maske und auf jeder Seite an denierter Stelle.
5. Optionen
Die Maschinenoptionen können je nach
Anlagenausstattung festgelegt werden. Dafür
stehen Ihnen bis zu 10 verschiedene Optionen
für Ihren Fertigungsprozess zur Verfügung.
3. Statusleiste
In der Statusleiste werden Sie über farblich
abgesetze Markierungen über den Be-
triebsmodus der Anlage informiert.
6. Anzeigebereich
Im Anzeigenbereich werden Ihnen alle
Ist-Werte der Prolparameter wie z.B. die
Temperatur, Filter oder Leistungsaufnahme
der Anlage angezeigt.
17

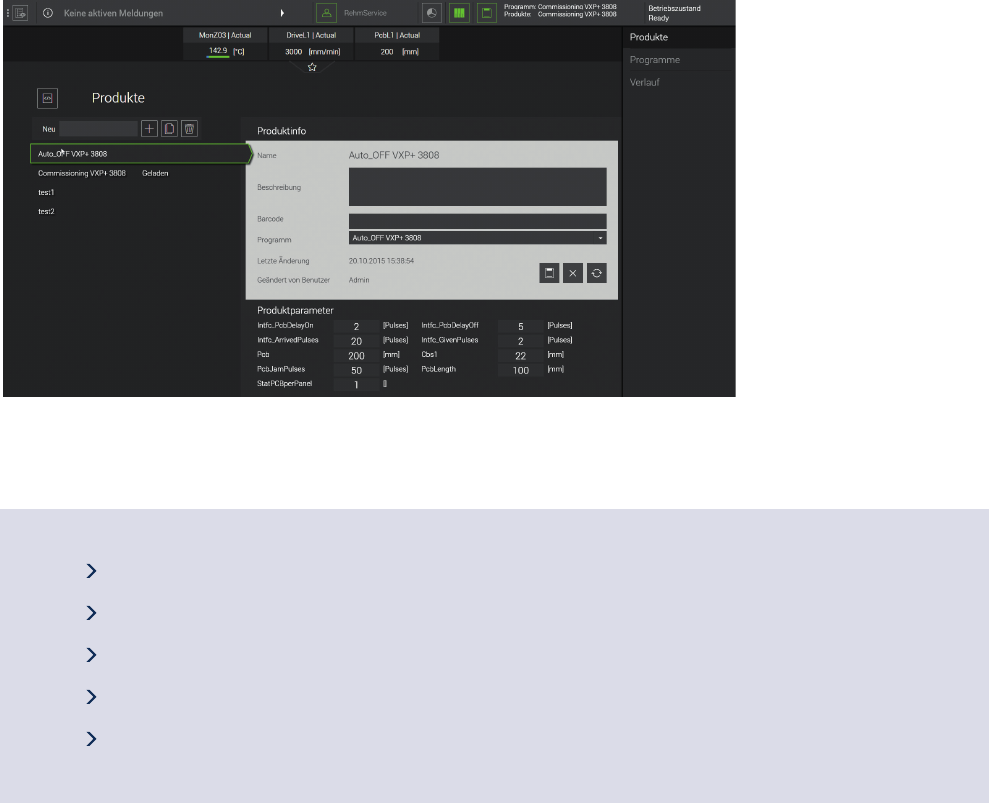

Übersichtliche Produktverwaltung mit Offline-Programmierung
Intuitive Software-Bedienung mit Multi-Touch Oberäche
Übersichtliche Produktverwaltung mit Oine-Programmierung
Parametertransparenz durch Modul-Gruppierungen
Individuelle Anpassung durch Favoritenleiste
Mehrsprachige Software
Innovative Software
Benutzerfreundliche und einfache Bedienung
Mit der ViCON bietet Rehm eine übersichtliche Software für
die Vision-Serie, die durch ihre Touch Oberäche intuitiv
zu bedienen ist.
Auf einen Blick sind in der Hauptmaske mit Maschinenansicht
alle Meldungen, Befehle und Parameter ersichtlich. Mit zahlrei-
chen Features wie z.B. eine frei kongurierbare Favoritenleiste,
die strukturierte Gruppierung der Parameter oder die individu-
elle Prozessverfolgung und -dokumentation begleitet ViCON
Sie optimal bei Ihren Fertigungsprozessen.
Bei der Entwicklung der Software haben die Experten von Rehm
u.a. die Produktverwaltung verfeinert. Das Anlegen von neuen
Produkten oder das Kopieren bestimmter Eigenschaften ist
parallel während der Produktion an der Maschine möglich.
Die Parameter für die Neuanlage sind direkt anwählbar, so
dass der Produktionsablauf schneller und ohne Unterbrechung
fortlaufen kann. Außerdem können Sie über den Betriebsstatus
sofort erkennen, in welchem Aktionsmodus sich die Anlage
bendet. Fehler lassen sich besser differenzieren und Alarm-
meldungen schnell und zuverlässig auswerten.
Weiteres Plus der ViCON ist die deniere Benutzerverwal-
tung. Durch die Zuweisung konkreter Benutzerrollen be-
kommt jeder User genau die Rechte freigeschaltet, die er
für die Bedienung und Arbeit an der Anlage benötigt – ohne
starre Hierarchie.
Vision-Serie | Software
