19 MES-Leitrechneranbindung und ROI Aufgrund der langjährigen Erfahrung mit MES-Anbindungen bietet Rehm eine innovative Lösung für die MES-Leitr ech- neranbindung an, die alle bekannten Anforderungen an ein modernes MES-…

Industrie 4.0

Intelligent Software Solutions

Mit den Software-Lösungen von Rehm können die Systeme der VisionX-Serie zuverlässig

gesteuert und überwacht werden.

Die Software-Komponenten bestehen aus Monitoring-Tools und unterschiedlichen Modulen,

die jedes für sich eine bestimmte Aufgabe erfüllen. Eine zentrale Software führt die Daten

zusammen und wertet sie aus, z. B. um die festgelegten Parameter eines Fertigungsprols

konstant zu halten. Das modulare System kann individuell paketiert und an den jeweiligen

Bedarf des Kunden angepasst werden. Für alle Anlagentypen steht eine Mastersoftware

zur Verfügung, die auf die verschiedenen Systeme zugeschnitten wird.

4.0

Industrie

MES-Leitrechneranbindung und ROI

Aufgrund der langjährigen Erfahrung mit MES-Anbindungen

bietet Rehm eine innovative Lösung für die MES-Leitrech-

neranbindung an, die alle bekannten Anforderungen an ein

modernes MES-System abdeckt. Die Kommunikation basiert

hierbei auf XML-Protokollen, die über TCPIP übermittelt wer-

den. Sämtliche Daten zur Prozessverriegelung, Traceability,

Maschinenstatus und sonstige Betriebsdaten werden hierbei

ausgetauscht.

Eine übersichtlich strukturierte Produktverwaltung stellt im

Fertigungsalltag sicher, dass das richtige Reflowprogramm

eindeutig der zu fertigenden Baugruppe/Artikelnummer

zugeordnet wird. In der Produktverwaltung können neben den

Ofeneinstellungen auch baugruppenspezische Daten gespei-

chert werden.

Produktverwaltung

Im Bereich Traceability und Prozessverriegelung sind für

die VisionX-Baureihe unterschiedliche Pakete möglich:

› Traceability / Prozessverfolgung über Hand-Scanner

(auftragsbezogen)

› Prozessverriegelung über stationäre Scanner

› Prozessverriegelung und Traceability über

stationäre Scanner

Als Basis aller Pakete wird für jede Baugruppe in einer Datei

ein Datensatz erstellt, der relevante Prozessparameter

während des Durchlaufs beinhaltet. Die Baugruppe kann je

nach Paket anhand des Barcodescans direkt auf der Bau-

gruppe oder über den Scan eines Laufzettels (per Hand oder

stationär) identiziert werden. Beinhaltet das Paket zudem

eine Prozessverriegelung, wird der Scan mit der Datenbank

abgeglichen und die Baugruppe nur bei Freigabe in den Ofen

transportiert. Mit der Traceability-Option wird für jede gelötete

Baugruppe in einer Datei ein Datensatz erstellt, der relevante

Prozessparameter während des Durchlaufs beinhaltet.

Traceability und Prozessverriegelung

Optimale

Rückverfolgung

ProCap

ProCap gewährleistet die Prozessstabilität des Reflow-Löt-

systems für jedes einzelne Produkt. Die Prozessparameter

werden automatisch beim ersten Anlauf abgelegt. Jeder

weitere Auftrag wird mit den zu diesem Produkt abgelegten

Parametern verglichen. Jede einzelne Baugruppe wird zu

dem laufenden Produkt und Auftrag gespeichert und, falls

vorhanden, werden Auftragsnummern und Seriennummern

mit abgelegt. Prozessabweichungen und Bedienerfehler

werden protokolliert. Schleichende Veränderungen wie z.B.

ein sich zusetzender Filter werden zuverlässig erkannt.

Vision-Serie | Industrie 4.0

ProMetrics

Prolierung und Überwachung des Lötprozesses

Integriertes System

ProMetrics ist ein Tool zur Prolierung und Überwachung des

Lötprozesses. Die Solderstar-Software ist hierbei in die ViCON

Oberfläche integriert und hilft bei der thermischen Prolierung.

Der Vorteil der Integration ist zum einen die zentrale Verfüg-

barkeit der Informationen im MES: Es erfolgt eine eindeutige

Zuordnung der Daten und eine einheitliche Protokollierung in der

ViCON. Eine wiederholte Pflege von

Daten ist nicht nötig und die Fehleranfälligkeit wird gesenkt.

Zum anderen werden Echtzeitdaten generiert. Die Software

verfolgt den exakten Weg der Baugruppe durch das Reflow-

system und bemerkt, falls sich die Situation ändert und es even-

tuell zu einer Verzögerung kommt. Somit können Prozessverän-

derungen umgehend erkannt werden. Dies führt zur größtmög-

lichen Zuverlässigkeit in der Berechnung des Temperaturprols

einer Baugruppe.

HIGHLIGHTS

Eindeutige Zuordnung der Daten

Lokalisierung der Baugruppe in

der Anlage

Einheitliche Protokollierung in der

ViCON

Komplette Datenkontrolle über MES

Alarmmeldungen bei Abweichungen

vom Temperaturprol außerhalb der

Hüllkurve

ProMetrics wurde entwickelt für die Überwachung von thermischen Prolen beim Löten von elektronischen Baugrup-

pen. Es wird dabei überprüft, wie gut das erstellte Prol den geforderten, vordenierten Spezikationen entspricht. Eine

Darstellung der Hüllkurvengrak visualisiert Abweichungen des Temperaturprols von den vorgegebenen Temperaturen.

ProMetrics kann für Einzel- und Doppelspuranlagen mit und ohne Vakuum eingesetzt werden.

Um ProMetrics effektiv nutzen zu können, werden sowohl Software- als auch Hardwarekomponenten kombiniert, zur opti-

malen Qualitätskontrolle ihres Temperaturprols. Zur Erfassung der Daten wird die Solderstar-Software mit zugehörigem

Lizenz-Dongle benötigt. Mittels eines Messdatenloggers werden Temperaturen eines Referenzboards oder der zu lötenden

Produkte aufgezeichnet, um die Prozessstabilität der Anlage überprüfen zu können. Die Anlage ist mit mit Wächtern zur

Erfassung der Temperaturen ausgestattet.

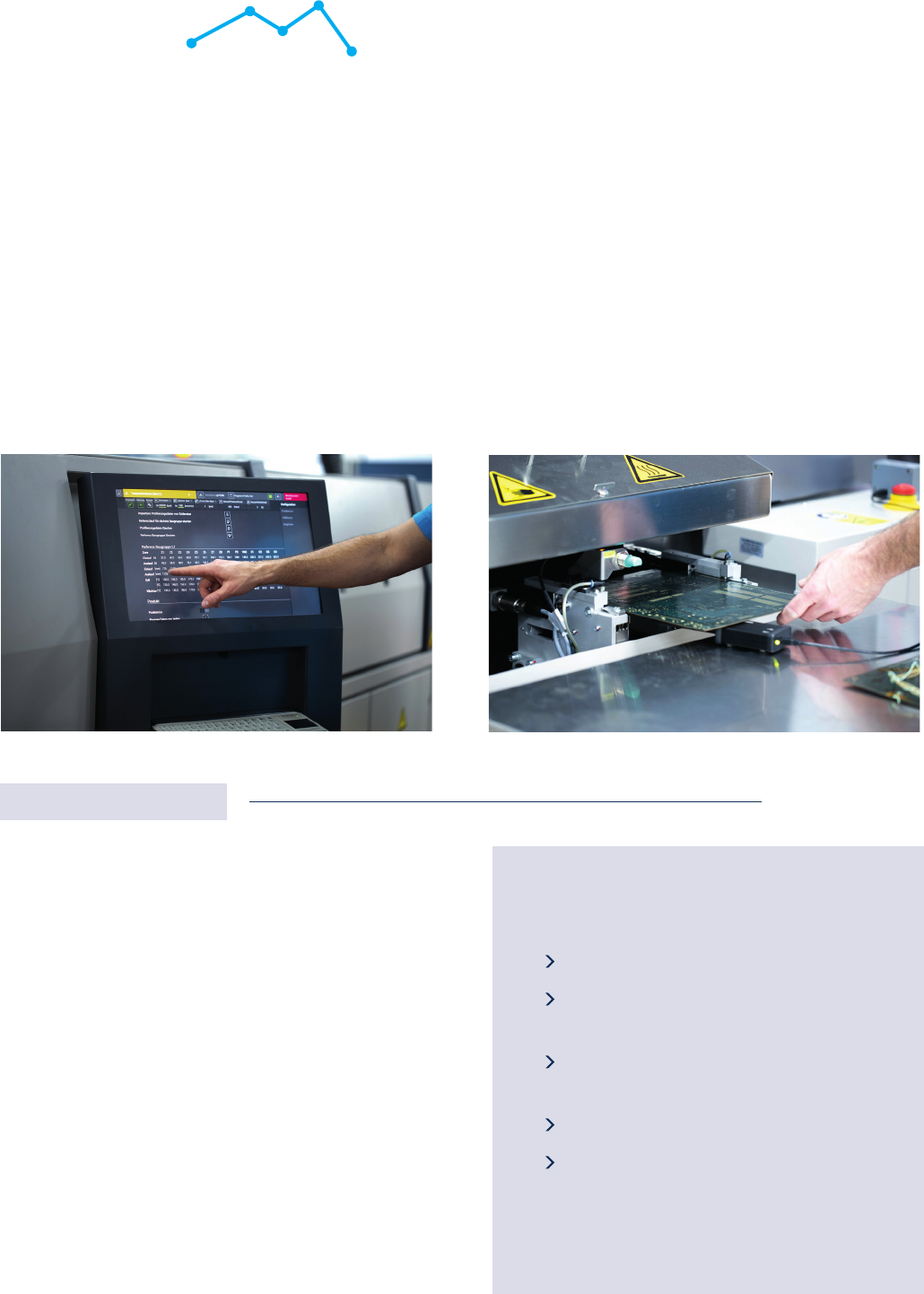

Referenzwerte der Baugruppe 1

Referenz-Board läuft durch das Lötsystem
