M ( Mo to r )系 列伺 服 电 机 产品 是 雷 赛 智能 研 发 的 新⼀ 代 ⾼ 性 能交 流 伺 服 电机， 配 置⾼ 分 辨 率 编码 器 作 为 位置 反 馈 单 元 ， 光 编/磁 编可 选， 配 合 雷赛 L 8 / L 7/ L 6 /L 5 / L 3 系列 伺 服 实 现位 置/速 度/转 矩 控制， 运 动更 平 稳， 调试 更 ⽅ 便， 响 应 更 迅 速 。 同 时， M 系 列 电机 具 有 ⾼平…

100%1 / 24
国家级专精特新“⼩巨⼈”企业
第⼆⼗三届中国专利优秀奖
国家知识产权优势企业
⼴东省制造业单项冠军产品
深圳市制造业单项冠军产品
⼴东省智能装备运动控制系统⼯程技术研究中⼼
深圳智能装备运动控制与应⽤技术⼯程实验室
国家级⾼新技术企业
中国产学研合作创新奖
博⼠后创新实践基地
中国企业新记录
深圳市品牌百强企业
国内步进驱动领域第⼀品牌
TQM先进管理体系认证
资质认证 前⾔
资料简介
M系列伺服电机是雷赛最新研制的伺服电机产品，功率范围30W~22kW，机座号25mm~220mm。
雷赛M系列伺服电机作为全新升级产品，秉承技术创新与场景化设计理念，在电磁性能、反馈精度及产品架构等维度实
现突破性提升。其中⾼端机型⽀持最⾼7000rpm转速、26位免电池多圈绝对值编码器、单电缆技术、最⾼3.5倍过载，此
外全系列电机升级IP67级防护等级，更加丰富的机种类型为⽤⼾提供精准场景适配、⾼效选型⽅案及卓越应⽤体验，助
⼒⼯业智能化升级！
本⼿册为M系列伺服电机的选型⼿册，提供了使⽤本系统所需知识及注意事项，机械与电⽓安装说明，基本的调试和维
护⽅法,功能说明以及参数说明等。对于初次使⽤的⽤⼾，请认真阅读本⼿册。若对⼀些功能及性能⽅⾯有所疑惑，请咨
询我司的技术⽀持⼈员来获得帮助！感谢您的使⽤！
版本变更记录
关于⼿册获取
①禁⽌转载本书的部分或者全部内容。
②本书内容有可能变更，恕不另⾏通知。
本⼿册不随产品发货，如需获取电⼦版PDF⽂件，可以通过以下⽅式获取：
登录雷赛智能官⽅⽹站（www.leisai.com），点击“服务与⽀持-下载中⼼”，找到对应资料查阅及下载。
修订⽇期
发布版本
变更内容
2026-5
V1.1
⼿册第⼀次发布
●
04
03
M(Motor)系列伺服电机产品是雷赛智能研发的新⼀代⾼性能交流伺服电机，配置⾼分辨率编码器作为位置反馈单元，光编/磁编可选，
配合雷赛L8/L7/L6/L5/L3系列伺服实现位置/速度/转矩控制，运动更平稳，调试更⽅便，响应更迅速。同时，M系列电机具有⾼平稳性、
⾼精度和⾼防护等级，且功率覆盖范围⼴，多种接插件可选，灵活应对现场需求！
M8系列电机采⽤单插头技术
Mn-W系列伺服电机搭载免电池多圈绝对值编码器
⽆需电池即可在驱动器断电情况下记录当前位置
更⽆需更换电池，降低设计和后期维护的成本
⽆需原点传感器，⼀键设置原点限位
1
2
3
将编码器线、动⼒线、刹⻋线整合到⼀根线缆中，
⽅便客⼾的安装和满⾜紧凑布局的使⽤需求。
超⾼转速、3.5倍过载能⼒
M系列伺服电机最⾼转速为7000转，
同等运⾏距离下，耗时更短。
350%的过载转矩，可以提供更⾼的加/减速度，
有助于提升⽣产效率及产能。
1
2
交流伺服电机产品亮点
⽬录
06
05
公司简介..........................................................................................................
资质认证..........................................................................................................
前⾔.................................................................................................................
交流伺服电机产品亮点.......................................................................................
1选型⼀览表.....................................................................................................
2产品信息........................................................................................................
2.1型号说明..........................................................................................................................
2.2铭牌说明..........................................................................................................................
2.3安全注意事项...................................................................................................................
2.4关于保修........................................................................................................................
3产品规格......................................................................................................
3.1机械特性........................................................................................................................
3.2过载特性........................................................................................................................
3.3降额特性........................................................................................................................
3.4油封温度曲线..................................................................................................................
4电机选型......................................................................................................
4.1M系列伺服电机参数.........................................................................................................
4.1.1M8系列....................................................................................................................................................
4.1.2M7系列....................................................................................................................................................
4.1.3M6系列....................................................................................................................................................
4.1.4M6L系列..................................................................................................................................................
4.1.5M5系列....................................................................................................................................................
4.1.6M3系列....................................................................................................................................................
4.2M系列伺服电机散热降额曲线............................................................................................
5线缆选型.......................................................................................................
5.1AWG线规与电流对照表.....................................................................................................
5.2线缆命名规则..................................................................................................................
5.2.1动⼒线命名规则........................................................................................................................................
5.2.2编码器线命名规则.....................................................................................................................................
5.2.3刹⻋线命名规则........................................................................................................................................
5.3线缆类型.........................................................................................................................
5.3.1拖链线缆..................................................................................................................................................
5.3.2拖链放油线缆...........................................................................................................................................
5.4线缆端⼦定义..................................................................................................................
5.5线缆选型⼀览表...............................................................................................................
5.5.1动⼒线缆选型...........................................................................................................................................
5.5.2刹⻋线缆选型...........................................................................................................................................
5.5.3编码器线缆选型........................................................................................................................................
5.5.4绝对值编码器电池信息说明........................................................................................................................
5.6线缆配件信息..................................................................................................................
5.7认证类别、指令及标准.......................................................................................................
5.7.1CE认证.....................................................................................................................................................
5.7.2UL/cUL认证..............................................................................................................................................
1
3
4
6
7
8
8
8
9
11
12
12
13
16
16
17
17
17
19
21
27
31
35
37
38
38
38
38
39
39
40
40
40
41
43
43
44
44
45
45
46
46
46
⼗字连轴编码器⽅案设计
便于安装
模块化设计
简易化安装
⽆需⼯装调⼼
⽆需额外⼯时
易于维护
更换简易，⽆需拆机
免校准，⽆凋零
互换性设计、模块化
更换
⽆需辅助⼯具
⾼强度阻热材质
耐热120℃以上
阻隔本体发热
保护BMQ器件
抗振耐⽤
⼗字滑块机构
预留弹性变形空间
吸收振动
阻隔冲击传导
⾼级防护
IP67防护等级
防护油污⽔汽
阻绝粉尘颗粒
防⽌烟雾侵蚀
阻热稳定
*Mn-W系列产品是雷赛免电池绝对值伺服电机，产品体系与M系列⼀致，⽆电池版本部分型号尺⼨与标准M系列有差异，
选型设计时请与我司营销同事联系，以图纸为准。

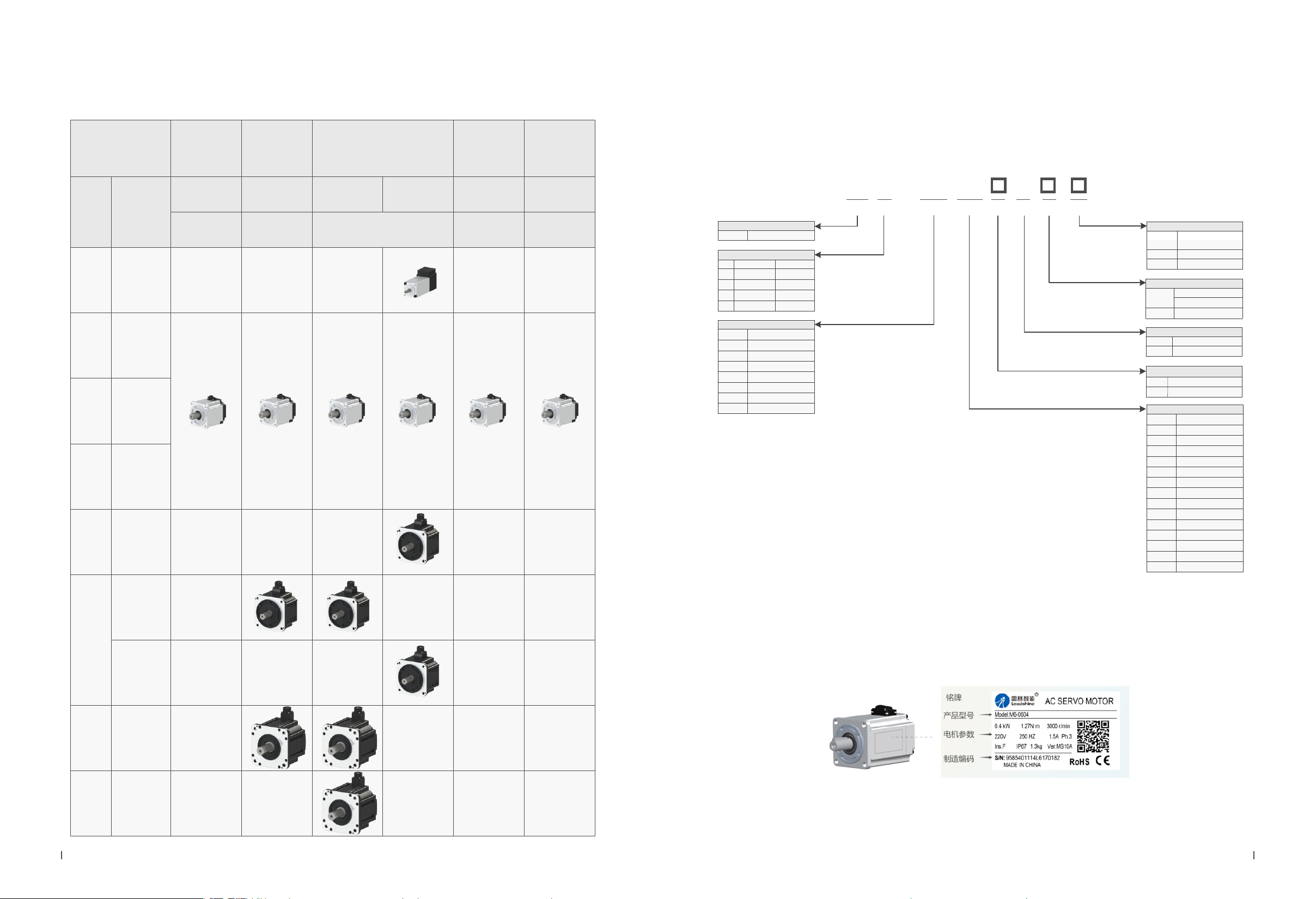

1选型⼀览表
系列 M3系列 M5系列 M6系列 M7系列 M8系列
机座
简易型 经济型 标准型 全球型 ⾼端型⼩惯量
18位 21位 23位 24位 26位
功率
□40
50-100W
□60
200-400W
□80
750-1000W
□100
1.0-2.5kW
□130
0.85-3.0kW
（中惯量）
3.0-5.0kW
（⼩惯量）
□180
2.9-7.5kW
08
07
□200
11-22kW
□25
30W

M
7
-
06
04
B

选购件
B
缺省
⽆抱闸
有抱闸
⑥
产品系列②


产品类别
M
交流伺服电机
①
机座⼤⼩
③
□40
□60
□80
04
06
08
□100
10
□130
13
□180
18
功率⼤⼩

④
A5
01
04
08
09
50W
400W
100W
750W
850W
电压等级
缺省
220V
T 380V
⑤
惯量⼤⼩
L
缺省
80机座及以下⾼惯量
⼩惯量
130机座及以上中惯量
⑦
① ② ③ ④ ⑤ ⑧⑦⑥
13 1300W
6
23位
7
24位
A3
30W
□25
03
8
26位
□200
20
30
75
11K0
15K0
18K5
3000W
11kW
7500W
15kW
18.5kW
15
1500W
10 1000W
22K0 22kW
定制符
⾏业定制
⑧
客⼾定制 详⻅定制符表规则
5
21位
3
18位
标准型
全球型
⾼端型
经济型
简易型
2产品信息
2.1型号说明
2.2铭牌说明
W
免电池多圈绝对值
编码器
详⻅定制符表规则
