操作手册 II Rev00
2-97
<贴片的优先顺序与元件种类、元件高度的关系>
优先顺序如下表所示，非铝电解电容器产品优先进行贴片。
非铝电解电容器元件种类 铝电解电容器元件种类
优先顺序 元件高度(mm) 优先顺序 元件高度(mm)
1 0 < t ≦ 5.5
4
0 < t ≦ 5.5
2 5.5 < t ≦ 12.0
5
5.5 < t ≦ 12.0
3 12.0 < t
6
12.0 < t
<层的优先顺序>
各层的相互关系如下。
优先顺序 层种类
1 贴片层
2 元件层
3 元件种类·高度层
在“操作选项”/“生产(暂停)”中未选中“发生无元件时暂停”时，如果
生产中因元件用完等无法贴片时，则将跳过该元件并继续进行贴片。而该
元件将在补满元件、重启生产时被最后贴片。
在这种情况下，考虑到元件高度的生产条件有可能会破坏。
因此，在选择了
“考虑元件种类、元件高度”
时，建议操作选项选择
“发生无元件时暂停”。
(2)从小口径吸嘴对象元件开始贴片：
选中后，优化为从使用小编号吸嘴的元件开始优先贴片。
操作手册 II Rev00
2-98
2-4-2 执行优化
2-4-2-1 执行优化

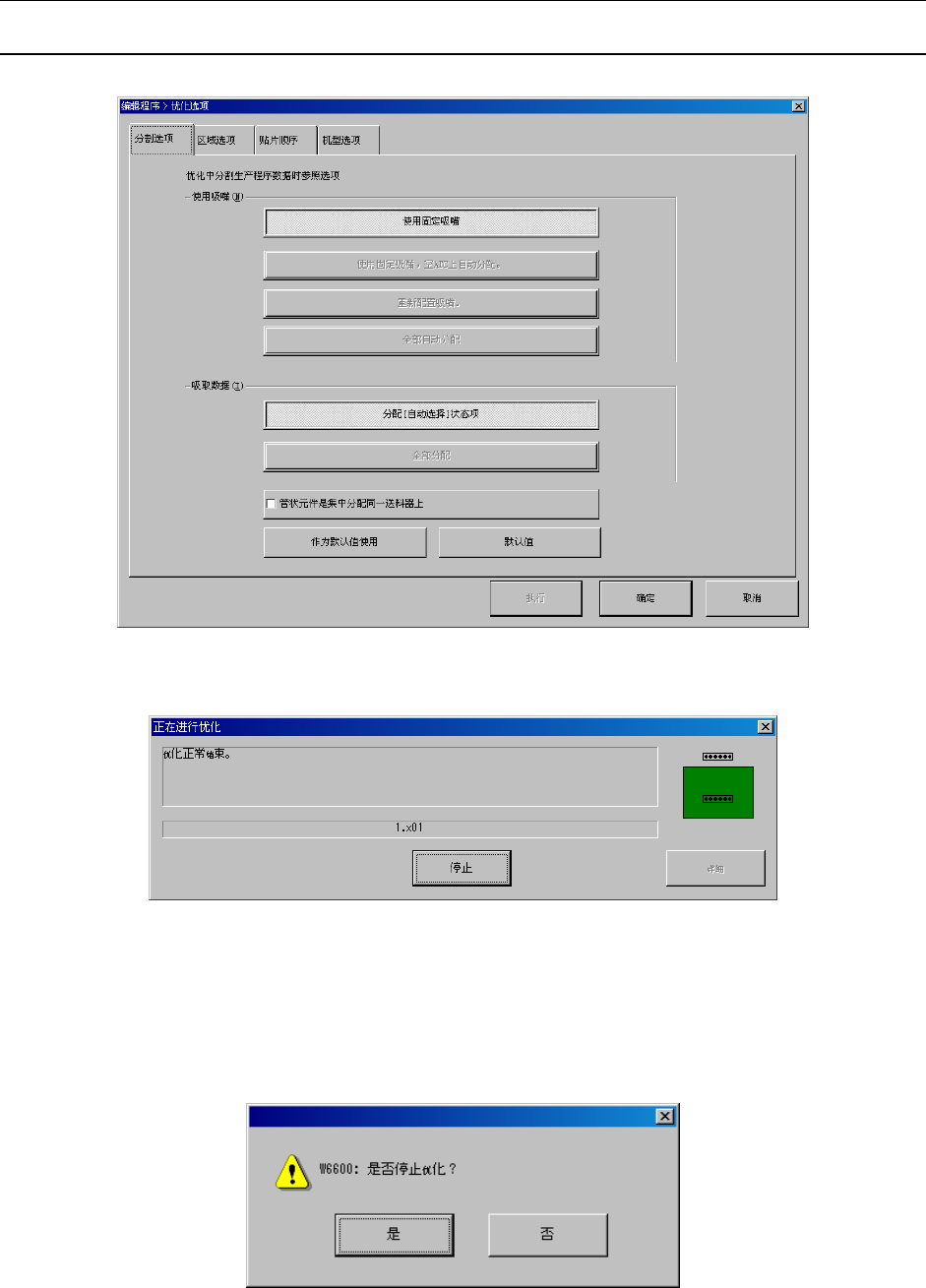

(1)在优化条件设置画面中，按下“执行”按钮，开始优化处理。
图 2-4-2-1-1 优化 条件设置画面
执行优化时，显示如下对话框。
图 2-4-2-1-2 正在进行优化的画面
优化正常结束时，“正在进行优化”画面消失。
发生错误时，则显示错误信息。
在进行优化的过程中，可通过单击“停止”按钮来中断优化。
单击“停止”按钮后，将显示如下的确认信息。
图2-4-2-1-3 停止优化确认信息
操作手册 II Rev00
2-99
2-4-2-2 确认分割贴片数据
显示经过优化分配的贴片数据。

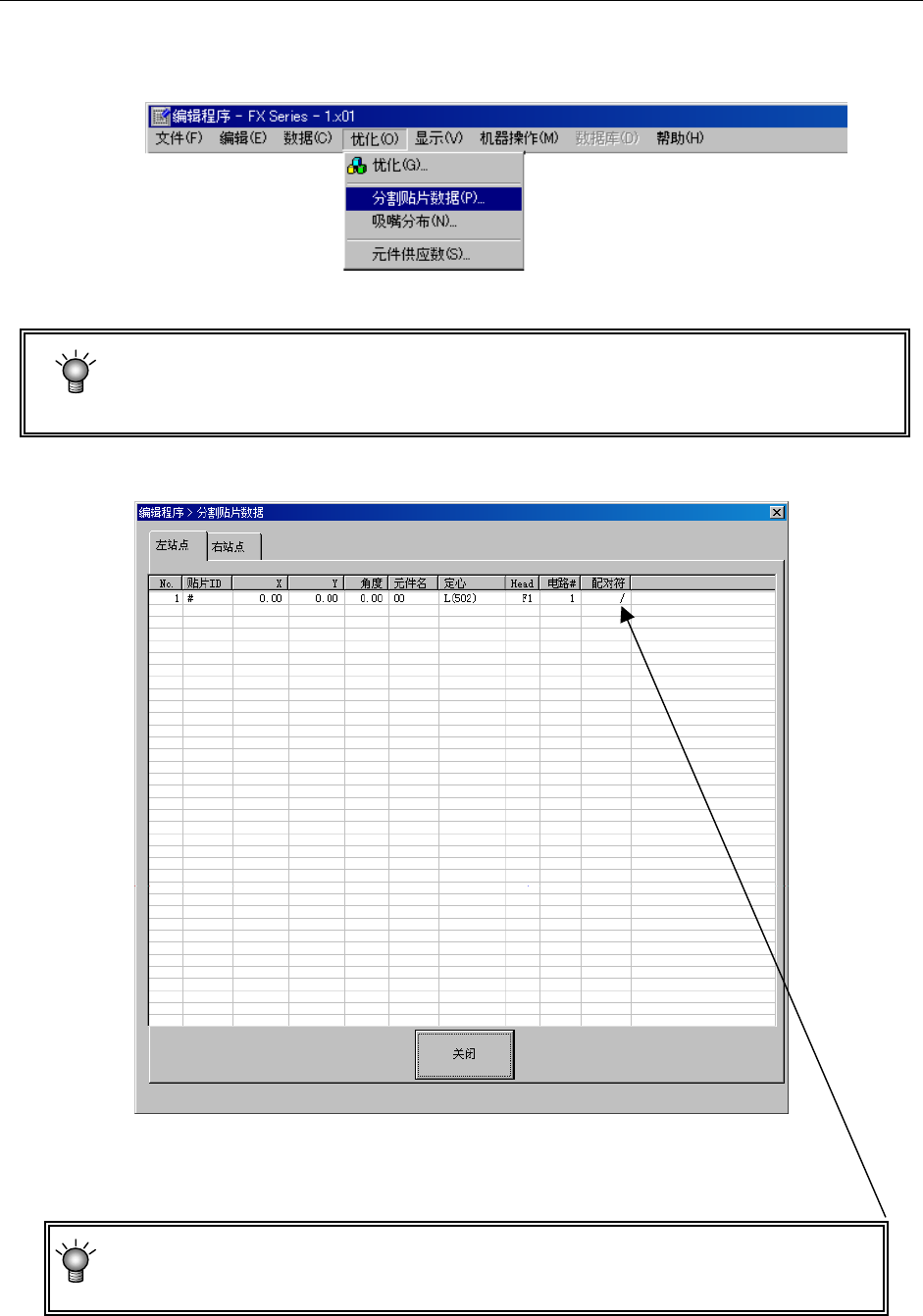

请从菜单中选择“优化”/“分割贴片数据”。
图 2-4-2-2-1 选择分割贴片数据菜单
● 本菜单在未进行优化时(分割文件不存在)，或在优化后变更过生产程序时，
不能选择。
显示如下窗口。
图 2-4-2-2-2 分割贴片数据显示例
通过切换标签，可以显示左、右站点的分割贴片数据。
当贴片数据的跳过或元件数据的跳过的状态为“是”时，在贴片顺序中的跳过显示为“是”。
●优化顺序显示时的配对符“ / ”，表示在 1 次吸取贴片的周期动作中
被配对的数据的区分。
