操作手册Ⅱ Rev00
4-45
4-2-3-5 选项
在没有通过 MS 参数设置任何选项的情况下，画面上不显示“选项”按钮。

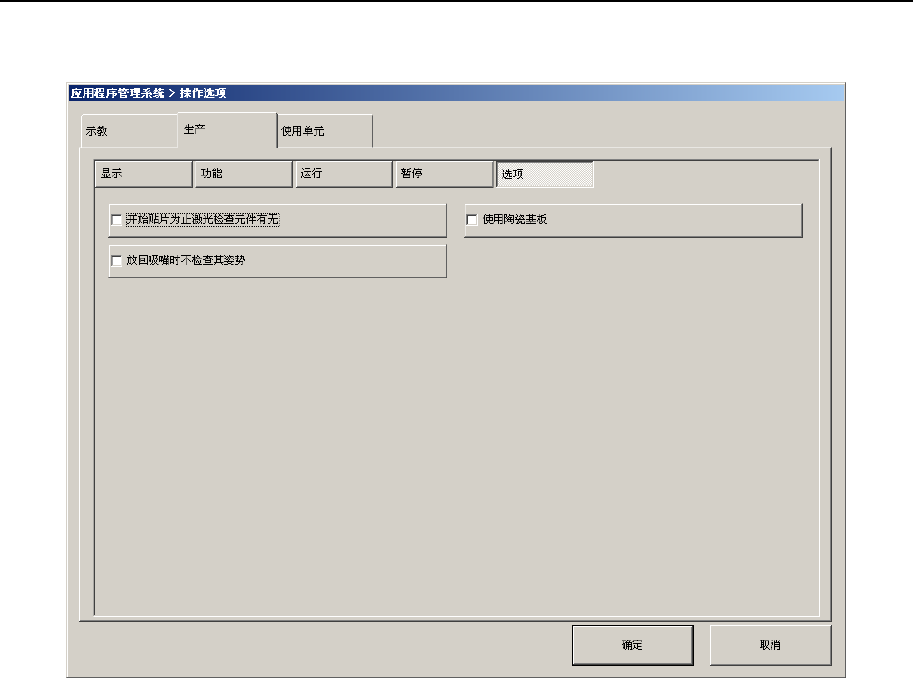

图 4-2-3-5-1 生产时的检查选项
操作手册Ⅱ Rev00
4-46
表 4-2-3-5-1 生产时检查选项的设置细节和内容
内容
No. 项目
状态 动作及详细内容
设置在贴片之前是否用激光识别装置检查有无元件。
在贴片之前用激光识别装置检查有无元件。检查结
果为没有元件时，画面显示“元件掉落”。
1 开始贴片为止激光检查元件有无
在贴片之前不检查有无元件。
设置是否使用陶瓷基板用的补偿量。
根据“机器设置”中设置的陶瓷基板用的按压补偿
量推挤支撑台。
2 使用陶瓷基板
根据“机器设置”中设置的按压普通基板补偿量推
挤支撑台。
设置是否在放回吸嘴时检查吸嘴的姿势。
放回吸嘴时不检查吸嘴的姿势。检查出异常时，显
示“吸嘴安装状态异常”。
3 放回吸嘴时不检查其姿势
放回吸嘴时检查吸嘴的姿势。
操作手册Ⅱ Rev00
4-47
4-2-4 使用单元
设置使用中的单元的操作。
检查芯片站立、检查异元件、检查元件姿势的各选项，均需在“元件数据”中逐项元件进行设置。
在本画面上，进行最根本的设置。
在此取消选择后，在“元件数据”中即使选择了也将无效。

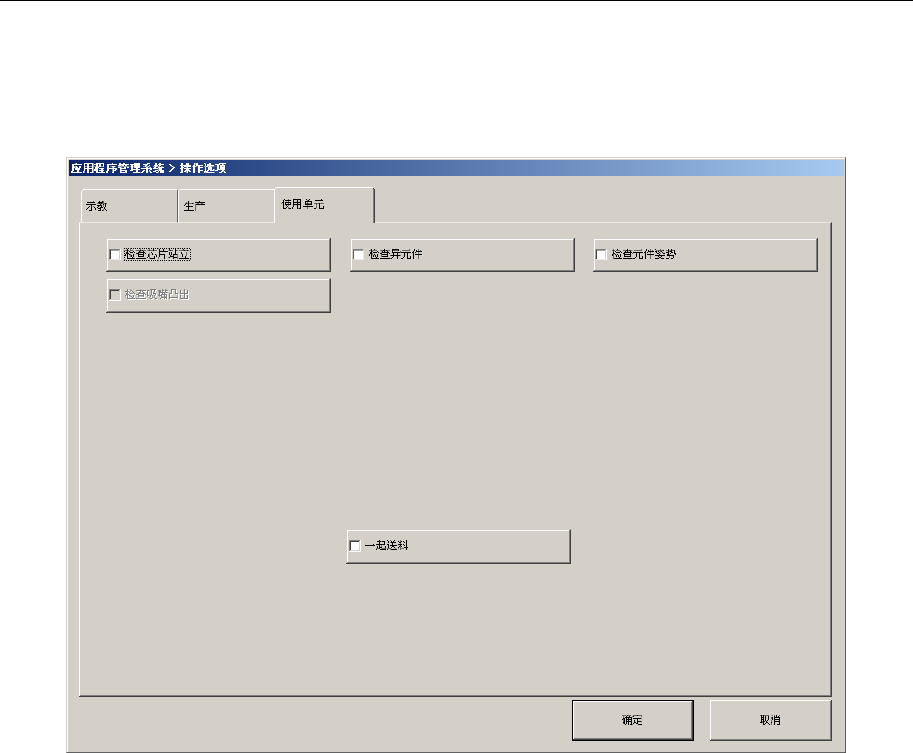

图 4-2-4-1 使用单元选项
