操作手册 II Rev00
2-169
2-5-4-5 基准领域标记
识别基准领域标记时的坐标实测值被储存起来，反映在贴片数据示教时的坐标修正值中。
从菜单栏中选择“机器操作”/“基准领域标记”。
2-5-4-6 送料器台架标记
识别供料器台架标记后，识别坐标的实测值被储存起来，反映在吸取数据示教时的坐标修正中。
从菜单栏中选择“机器操作”/“送料器台架”后，要识别左站点前侧供料器台架的标记时，请
选择“左前”，识别左站点后侧供料器台架标记时，请选择“左后”，识别右站点前侧供料器
台架的标记时，请选择“右前”，识别右站点后侧供料器台架标记时，请选择“右后”。选择
后会显示确认画面。
图
2-5-4-6-1
标记识别
送料器台架
操作手册 II Rev00
2-170
识别台架标记失败，对话框的“说明”栏显示提示信息时，可以选择“处理模式”的项目。
图 2-5-4-6-2 送料器台架标记识别错误
发生错误时，识别结果不会被记忆。
请选择在以后什么时间识别标记。
① 送料器台架下降为止不校正标记（使用默认的位置）
将默认值适用于发生识别错误的台架的坐标，视为完成识别。
② 进行下一次台架标记识别
将发生识别错误的台架作为未识别处理。因此，不能校正台架标记。
下一次需要校正台架标记时，必须再次进行识别操作。
◇选择后，请按下“确定”按钮，结束识别操作。
在进行前后连续识别时，若有未识别的台架，识别操作会继续进行。
操作手册 II Rev00
2-171
2-5-4-7 跟踪
2-5-4-7-1 贴片位置
通过摄像机跟踪贴片位置。确认监视器中显示的贴片位置，当输入坐标不准确时，可通过示
教进行修正。
(1) 设置条件
从菜单栏中选择“机器操作”/“跟踪”/“贴片位置”后，显示如下画面。

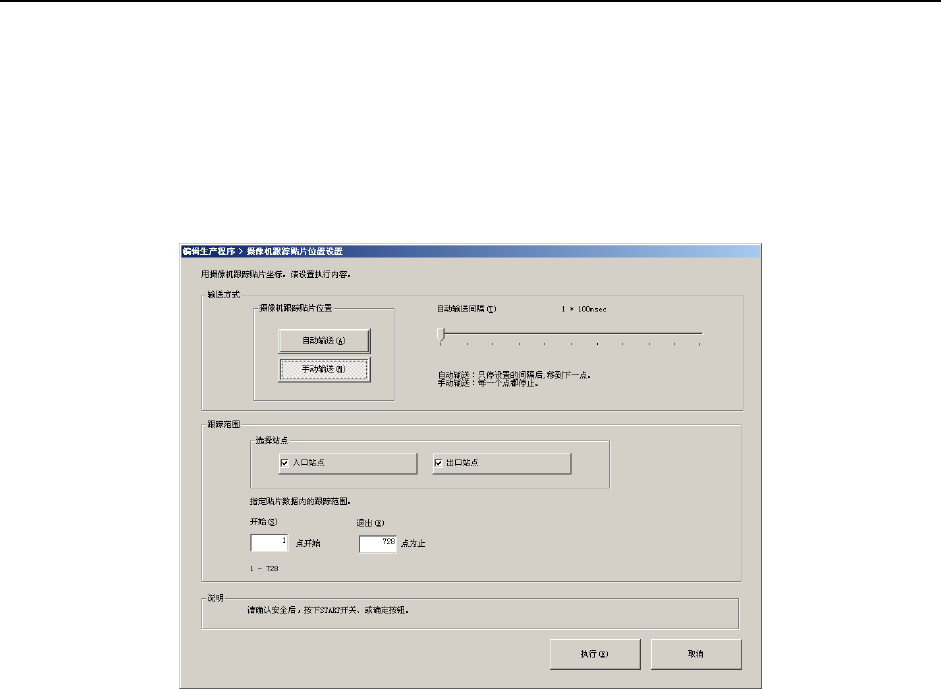

图 2-5-4-7-1-1 摄像机跟踪贴片位置
1)输送方式
a)自动输送
以一定的间隔，依次用摄像机捕获贴片位置。按以下的“自动输送间隔”设定的时间
停止，经过该设定的时间后移动到下一点。
●自动输送间隔：调整停止间隔。可设定的范围为0.1秒（100ｍｓ）～5秒。
b)手动输送
在毎一点贴片位置停止。在贴片位置摄像机跟踪画面中，按下“Previous”按钮时返回
到前一个贴片点，按下“Next”按钮或<START>开关时，则会移动到下一个贴片点。
2)跟踪范围
●选择站点：选择进行跟踪的站点。
请勾选入口站点、出口站点、或俩者都选。
在要跟踪的站点上贴片基板必须处于被钳夹的状态。
输入跟踪范围是从贴片数据的第几点到第几点。默认值为跟踪所有贴片点。
所有跟踪条件设置完毕，准备完成后，按下<START>开关或“执行”按钮。
按下“取消”按钮时，会返回原来的画面。
