FX-3操作手册（程序员，管理员）.pdf - 第384页
操作手册Ⅱ Rev00 4-87 (4) 执行动作(坏板标记读入器) 1) 选择执行后，画面显示如下的状态“初始化中”画面，将执行坏板标记读入器的示教。 图 4-4-4-12-5 坏板标记读入器初始化画面 2) 之后，会显示如下状态为“执行中”的画面。执行坏板标记读入器的示教。 图 4-4-4-12-6 坏板标记读入器示教执行中画面
操作手册Ⅱ Rev00
4-86
c) 确定检测框的尺寸后，开始测量阈值。系统将交替识别有标记位置和无标记位置。

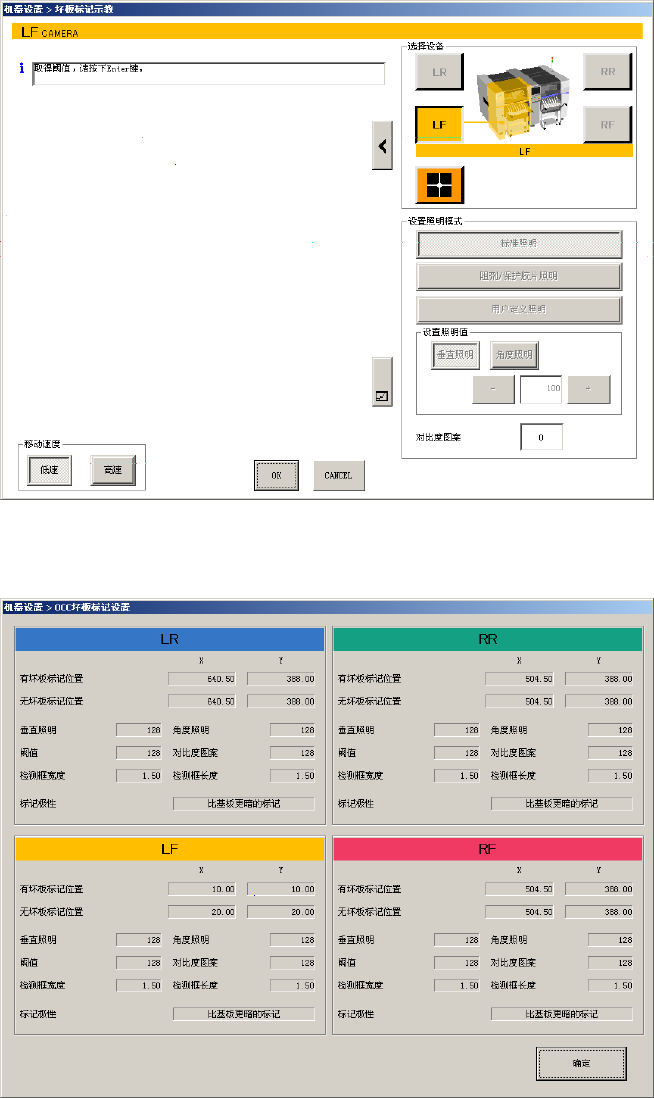

图 4-4-4-12-3 OCC 坏板标记示教画面 2
d) 测量后如获得了阈值，按下“OCC 坏板标记信息”按钮后，画面将显示测量结果。
图 4-4-4-12-4 OCC 坏板标记示教结果画面
操作手册Ⅱ Rev00
4-87
(4) 执行动作(坏板标记读入器)
1) 选择执行后，画面显示如下的状态“初始化中”画面，将执行坏板标记读入器的示教。

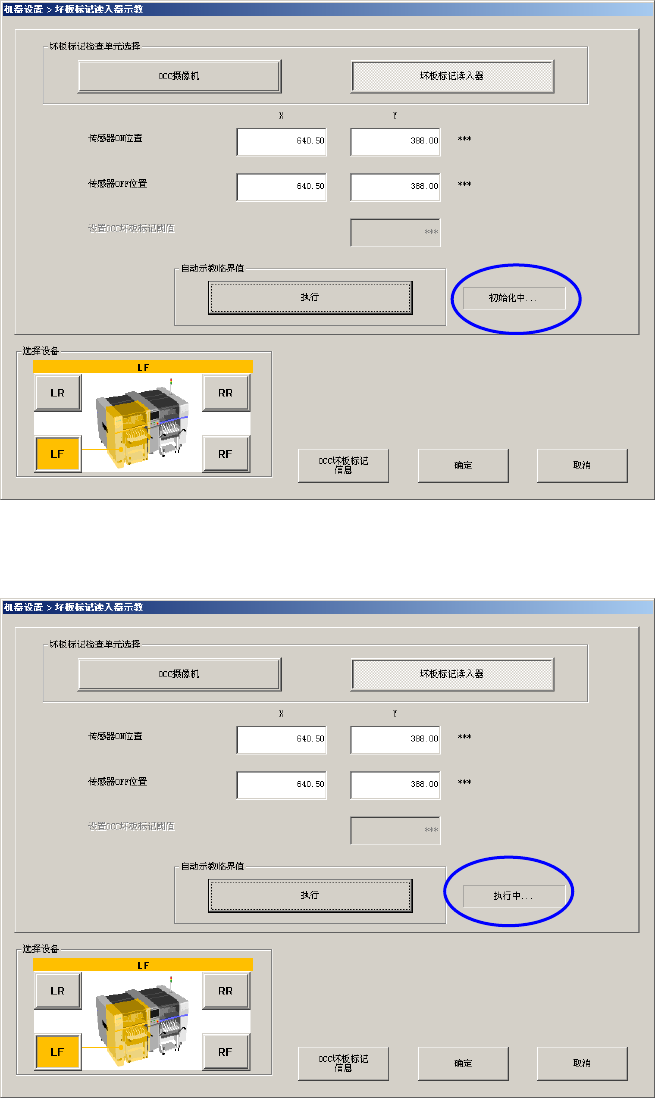

图 4-4-4-12-5 坏板标记读入器初始化画面
2) 之后，会显示如下状态为“执行中”的画面。执行坏板标记读入器的示教。
图 4-4-4-12-6 坏板标记读入器示教执行中画面
操作手册Ⅱ Rev00
4-88
3) 坏板标记读入器示教过程中，按下<STOP>开关时，会显示如下提示画面。
按下“是”按钮为中断处理。按下“否”按钮为继续执行处理。

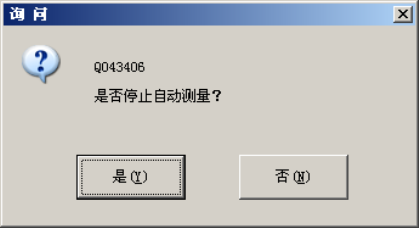

图 4-4-4-12-7 停止坏板标记读入器示教提示画面
