操作手册 II Rev00
2-115
(18) 粘贴矩阵
把剪切或复制的选择范围，进行粘贴矩阵。
* 本项命令，在使用排序功能时，不能选择。
1)贴片数据
把剪切或复制的选择范围的数据，插入到光标前。
可指定X的复制次数、Y的复制次数、X间距、Y间距，对X方向的贴片位置、Y方向的贴片位置
加减的同时，进行矩阵状复制。
执行贴片数据的粘贴矩阵后，元件ID全部被标为“#”。
图 2-5-1-1-21 展开粘贴对话框
a) 复制次数 X：指定在 X 方向的复制次数。
b) 复制次数 Y：指定在 Y 方向的复制次数。
c) X 间距 ：指定 X 方向的贴片或吸取位置的增加部分或减少部分。
d) Y 间距 ：指定 Y 方向的贴片或吸取位置的增加部分或减少部分。
e) 确定 ：执行粘贴。
f) 取消 ：停止粘贴。
(19)复制生产程序
采用复制功能，可将2种以上的生产程序进行结合。
A
B
图 2-5-1-1-22 复制生产程序概念图
在展开复制的生产程序中（上图的B），贴片数据中使用基准领域标记时，程序（B）的基板
数据的BOC标记将被当作基准领域标记处理。
<复制方法>
1) 读入作为基准的生产程序。(上图、A 基板)
2) 指定(读入)对电路展开复制的生产程序。(上图，B 基板)
3) 设定作为基准的生产程序的基板基准位置（原点）与展开复制的生产程序的基板基准位置
（原点）之间的差距(偏移 X、Y、
θ
)。
4) 展开复制。
操作手册 II Rev00
2-116
2-5-2 示教
示教是指一边直接看贴片位置等的图像一边进行位置调整。
示教分为X、Y坐标的示教、Z轴示教、标记形状的示教，在触摸屏画面上进行示教操作。
2-5-2-1 基本操作方法
以下说明示教的基本操作方法。
2-5-2-1-1 通过触摸屏启动
开始示教时，请将光标移动到要示教数据的位置，再按功能栏的“示教”按钮。
针对要示教的项目选择必要的示教装置后，会显示坐标示教画面。(参见下一项)
使用摄像机进行示教时，摄像机的映像会显示在画面上（叠加）。
如果没有要示教的项目，即使在画面上按“示教”按钮，也不能起动示教。
图 2-5-2-1-1-1 通过触摸屏启动
“示教”按钮
要示教数据的位置
这种情况下为 BOC 标记的示教
操作手册 II Rev00
2-117
2-5-2-1-2 示教画面

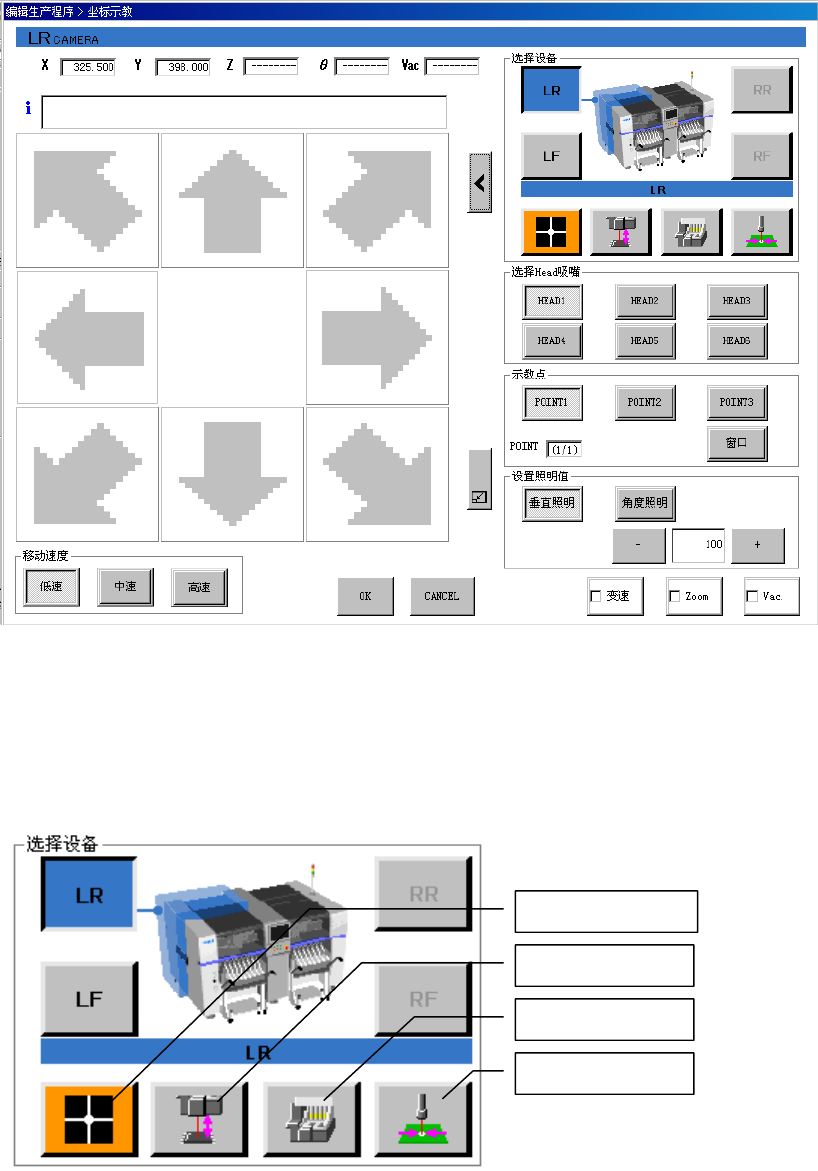

按功能栏的“示教”按钮，会显示坐标示教画面。
图 2-5-2-1-2-1 坐标示教画面
(1) 选择装置
按下装置图标按钮，可切换在示教中所要使用的装置。另外，可以按位置按钮（LF,LR,RF,RR）切
换各贴片头。
所切换的装置会移动到当前显示的坐标上。
图 2-5-2-1-2-2 选择装置
摄像机
HMS
贴片头
坏板标记读入器
