Pulsante a urto arresto d'emergenza Azionando il pulsante a urto arresto d'emergenza (2), tutti i movimenti potenzial- mente pericolosi vengono immediatamente fermati. La funzione di arresto d'emer- genza …
Dispositivi di sicurezza
5 512 2 2234 6
Fig. 1: Dispositivi di sicurezza e protezione di Hotflow. L'interruttore principale (1) si trova sul retro della macchina
1 Interruttore principale 5 Monitoraggio aria di scarico
2
Pulsante di arresto di EMERGEN-
ZA
6 Interruttore di sicurezza
3 Spia luminosa
4 Terminale di servizio
Interruttore principale
L'interruttore principale (1) toglie la tensione a tutti i dispositivi elettrici a valle del-
l'interruttore principale.
1. In caso di lavori di manutenzione sui dispositivi elettrici della macchina e di la-
vori nella camera di processo, l'interruttore principale deve trovarsi in posizio-
ne OFF ed essere bloccato con una serratura di sicurezza!
3.2.2
3.2.3
Per la Vostra sicurezza | 3
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 34 / 0

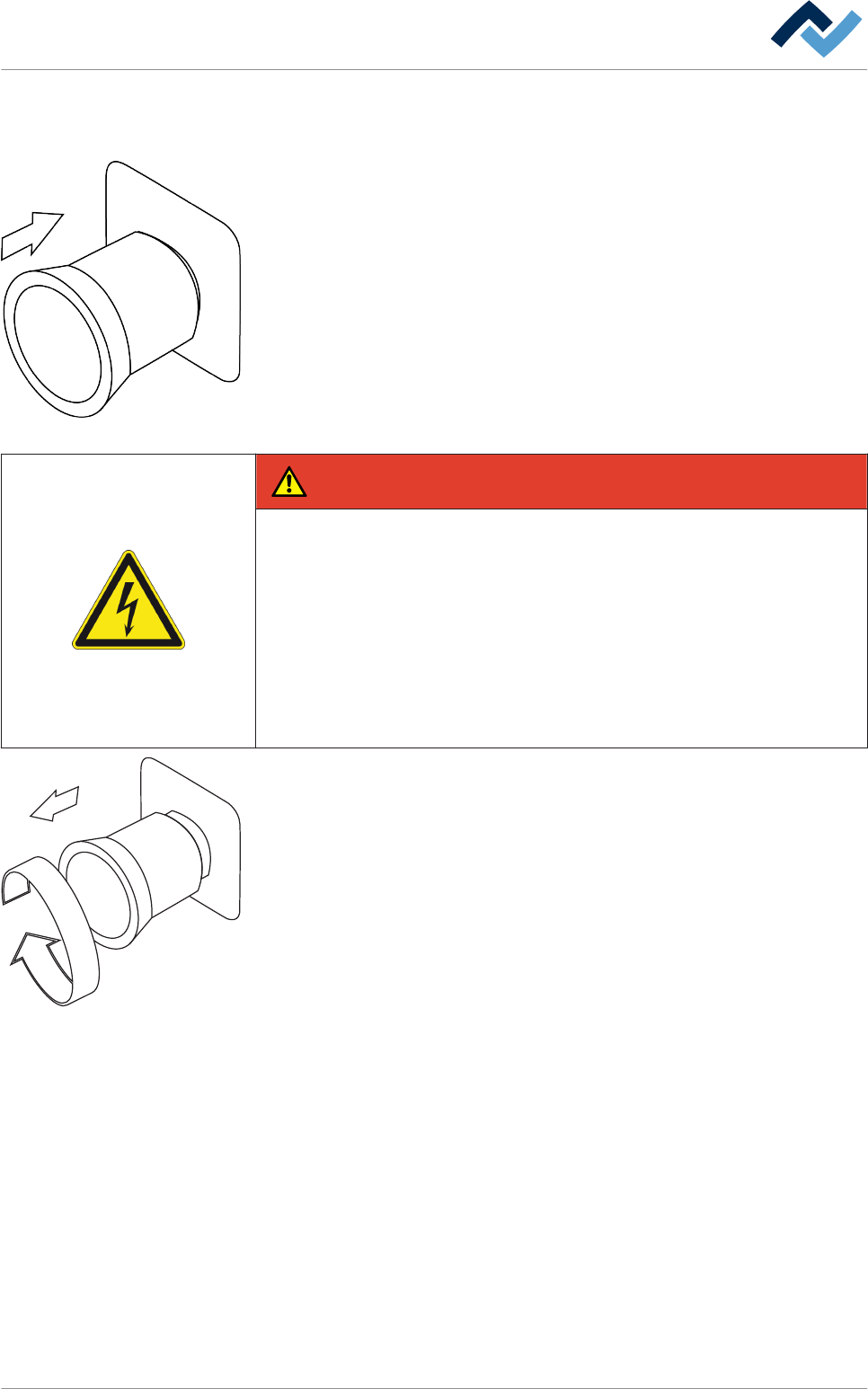

Pulsante a urto arresto d'emergenza
Azionando il pulsante a urto arresto d'emergenza (2), tutti i movimenti potenzial-
mente pericolosi vengono immediatamente fermati. La funzione di arresto d'emer-
genza è disponibile in qualsiasi momento e per tutti i modi operativi.
PERICOLO
Tensione elettrica pericolosa!
Pericolo di morte o di gravissime lesioni dovuto a scossa elettrica!
ü Il pulsante a urto arresto d'emergenza non interrompe l'alimentazione di ten-
sione della macchina! Singole parti dell'impianto sono sotto tensione anche
dopo aver azionato il pulsante a urto arresto d'emergenza!
1. Non utilizzare il pulsante a urto arresto d'emergenza per togliere la tensione
dalla macchina!
2. Spegnere la macchina sempre tramite l'interruttore principale!
1. Eliminare dapprima il pericolo o l'anomalia!
2. Dopo aver eliminato l'errore, estrarre di nuovo il pulsante a urto. Dopodiché
confermare i messaggi sul terminale interfaccia utente della macchina!
3.2.4
Per la Vostra sicurezza | 3
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 35 / 0
Spia luminosa
Il semaforo di segnalazione visualizza gli stati operativi della macchina.
1
Avvisatore acustico: L'avvisatore acustico suona per un tempo impostabile
in caso si presenti una segnalazione. Questa funzione può essere disattiva-
ta.
2
Rosso: Caso di emergenza; stato potenzialmente pericoloso, stato anomalo,
stato critico imminente.
3 Arancione: Stato anomalo; stato critico imminente.
4 Blu: Obbligatorio; richiede l'intervento dell'operatore.
5 Verde: Stato normale; attendere.
AVVERTENZA
Documentazione complementare
Leggere a tale proposito anche il documento [120062] sul supporto dati [pro-
duct_data_reflow ] che fa parte dello standard di fornitura.
Terminale di servizio
Tutti gli input necessari per il processo vengono eseguiti tramite il terminale di ser-
vizio (4).
3.2.5
1
2
3
4
5
3.2.6
4
Per la Vostra sicurezza | 3
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 36 / 0
