Convogliatore doppio 1 5 8 7 6 3/4 2 9 Fig. 248: Convogliatore doppio Pos. Denominazione Numero articolo A B 1 Molla 134005 x 2 Rullo di rinvio Ø 40 mm 195229 x 3 Catena di azionamento, merce a metraggio 6KE06B-1G67N x 4…
Utilizzo come forno di essiccazione
Catene del convogliatore
1/2 34
Pos. Denominazione Numero articolo A B
1 Catena di trasporto, perno da 3 mm, merce a metraggio 192345 x
2 Lucchetto a catena da 3 mm 192344 x
3 Galoppino Ø 21 mm 195199 x
4 Vello separatore d'olio per la catena 108962 x
9.22
9.22.1
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 521 / 0
Convogliatore doppio
15 876 3/4 2 9
Fig. 248: Convogliatore doppio
Pos. Denominazione Numero articolo A B
1 Molla 134005 x
2 Rullo di rinvio Ø 40 mm 195229 x
3 Catena di azionamento, merce a metraggio 6KE06B-1G67N x
4 Lucchetto della catena 6KES06B-1G67N x
5 Cuscinetto flangiato da Ø 12 mm 6LAP12RM x
6 Unità di azionamento 194312 x
7 Cuscinetto a sfere radiale, diametro interno 25 mm 6LA60052RS x
8 Galoppino Ø 21 mm, completa 241285 x
9 Vite di fissaggio 241302 x
9.22.2
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 522 / 0

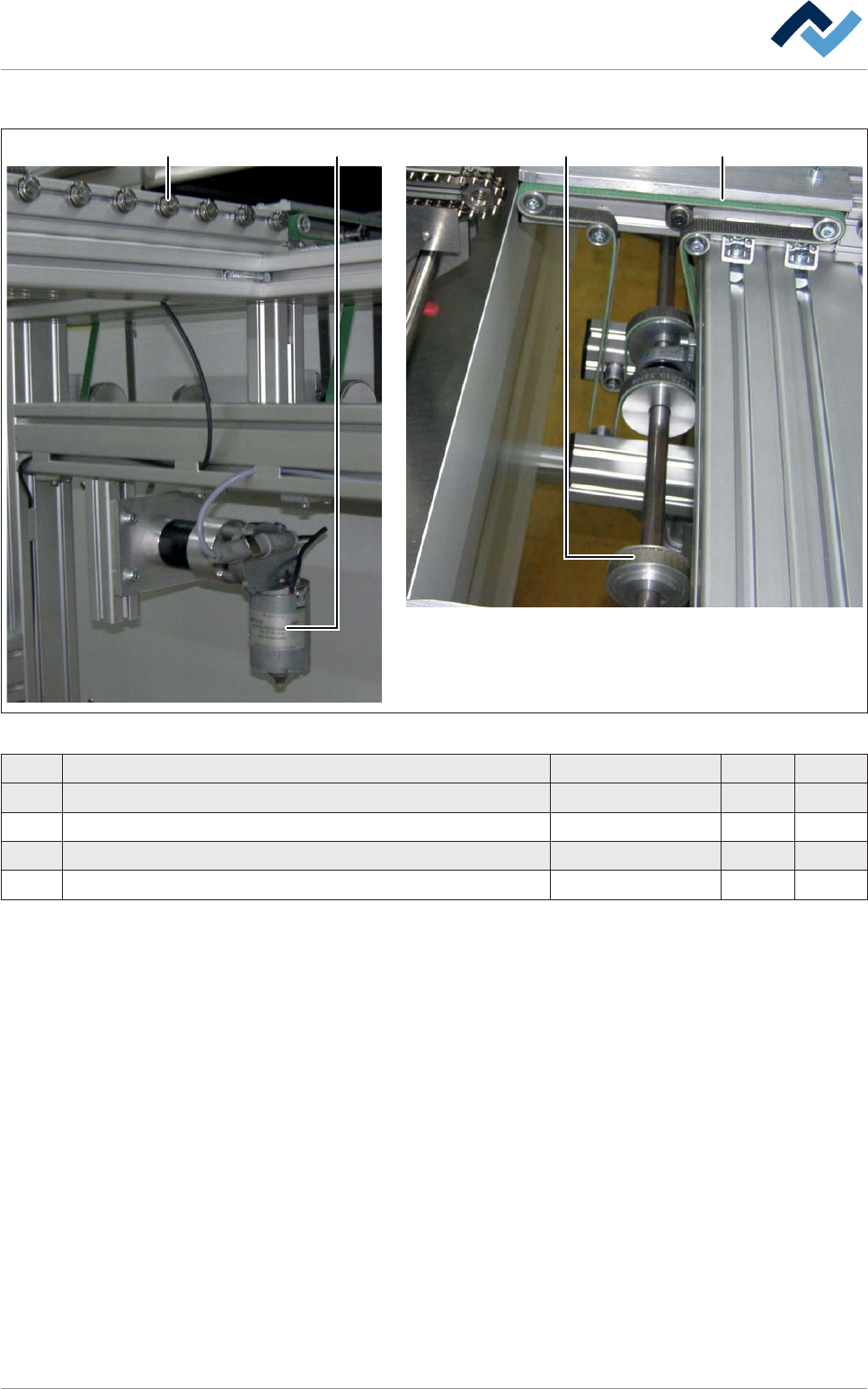

Modulo di uscita
12 34
Fig. 249: Modulo di uscita
Pos. Denominazione Numero articolo A B
1 Cuscinetto con collare 1042-Pacha x
2 Motore 402 743-21-Pacha x
3 Cinghia di trasporto 1212-Pacha x
4 Cinghia dentata 1009-Pacha x
9.22.3
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 523 / 0
