ü Sollevare l'unità di raffreddamento con l'aiuto di una seconda persona: 1. Allentare il controdado (8) del gommino ammortizzatore (9). 2. Chiedere ad un assistente di sollevare leggermente l'unità di raf…
Preparare l'unità di raffreddamento per l'utilizzo
Riempire il serbatoio di riserva
ü L'unità di raffreddamento si trova all'uscita della macchina.
1. Togliere il rivestimento nella zona dell'unità di raffreddamento sulla parte ante-
riore della macchina.
2. Sollevare il coperchio (1) dell'unità di raffreddamento e introdurre il tubo (2)
nel serbatoio di riserva.
AVVERTENZA
Nota importante sulla qualità dell'acqua richiesta
Per le specifiche della qualità dell'acqua consultare il manuale d'uso del costrutto-
re del gruppo. L'acqua inoltre deve contenere il 25% di Antifrogen N, n. art.
6ZT00167.
ü Riempire il serbatoio:
1. Riempire il serbatoio fino a raggiungere il livello indicato (3).
2. Togliere il tubo (2) e chiudere il coperchio (1) dell'unità di raffreddamento.
3. Dopo qualche ora di funzionamento controllare il livello dell'acqua ed eventual-
mente rabboccare.
ð A questo punto il procedimento è completato.
Sollevamento dell'unità di raffreddamento
ü Rimuovere le sicure per il trasporto:
1. Togliere le viti (4) della sicura per il trasporto (5) sulla parte anteriore della
macchina.
2. Rimuovere la sicura per il trasporto e conservarla per un utilizzo successivo.
3. Togliere il pannello di rivestimento sul retro della macchina.
4. Togliere le viti (6) della sicura per il trasporto (7).
5. Rimuovere la sicura per il trasporto e conservarla per un utilizzo successivo.
ð A questo punto il procedimento è completato.
Sollevando l'unità di raffreddamento si riduce la trasmissione di vibrazioni al telaio
e quindi alla macchina in generale. L'unità di raffreddamento deve essere alzata in
tre punti.
4.9
1 2
33
4
67
4 4 5
6 6 6 6
Trasporto, montaggio, magazzinaggio, smaltimento | 4
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 63 / 0

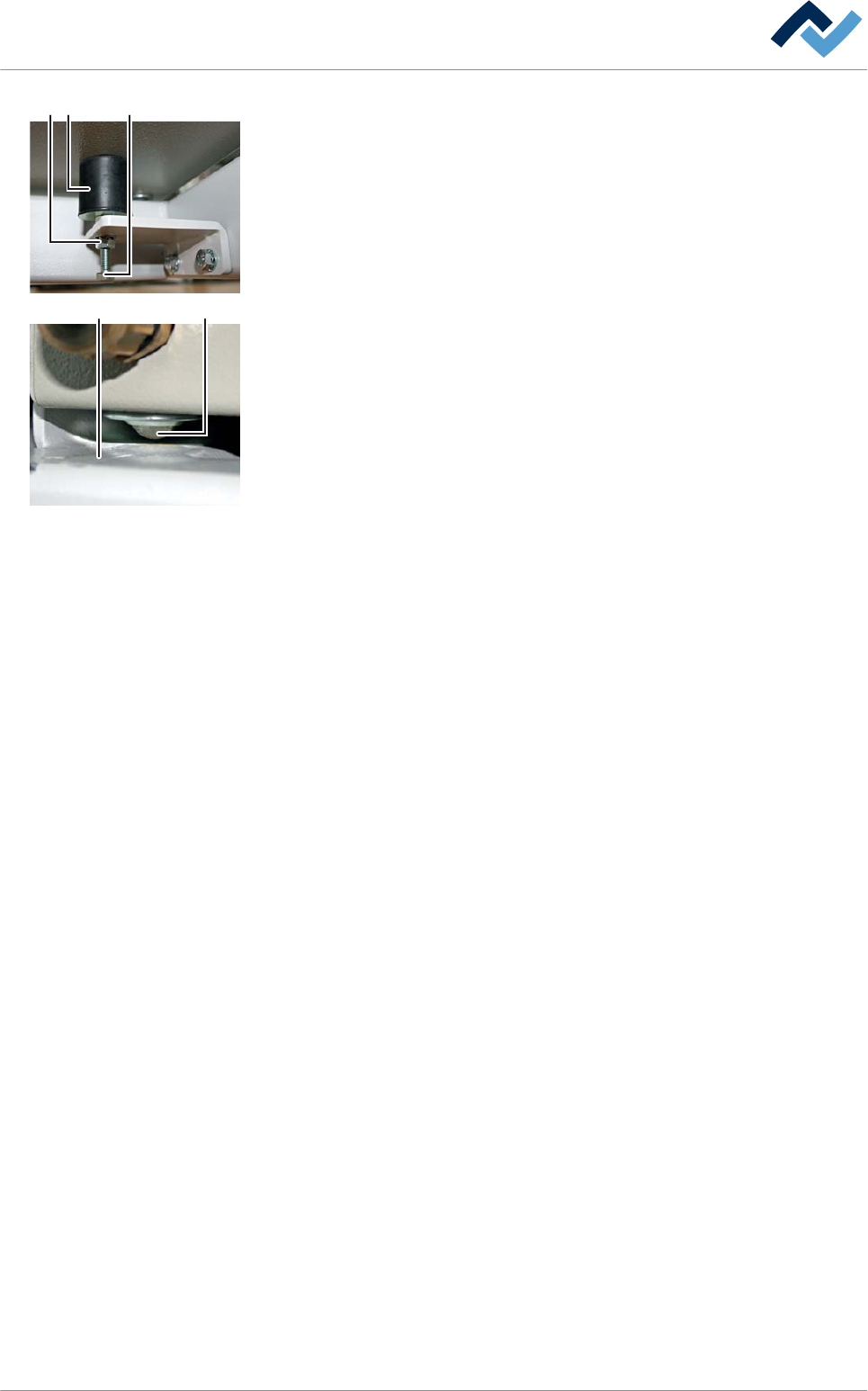

ü Sollevare l'unità di raffreddamento con l'aiuto di una seconda persona:
1. Allentare il controdado (8) del gommino ammortizzatore (9).
2. Chiedere ad un assistente di sollevare leggermente l'unità di raffreddamento,
per scaricare il peso dal gommino ammortizzatore.
3. Avvitare la vite esagonale (10) per introdurla di circa 10 mm.
4. Ripetere l'operazione sugli altri due gommini ammortizzatori.
5. Controllare che l'unità di raffreddamento rimanga ben orizzontale.
ð Quando ognuna delle tre sfere (12) si trova circa 10 mm al di sopra del
montante (11) del telaio, l'altezza è sufficiente.
6. Serrare nuovamente tutti i controdadi (8).
7. Riagganciare i pannelli di rivestimento.
ð A questo punto il procedimento è completato.
8 9 10
11 12
Trasporto, montaggio, magazzinaggio, smaltimento | 4
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 64 / 0

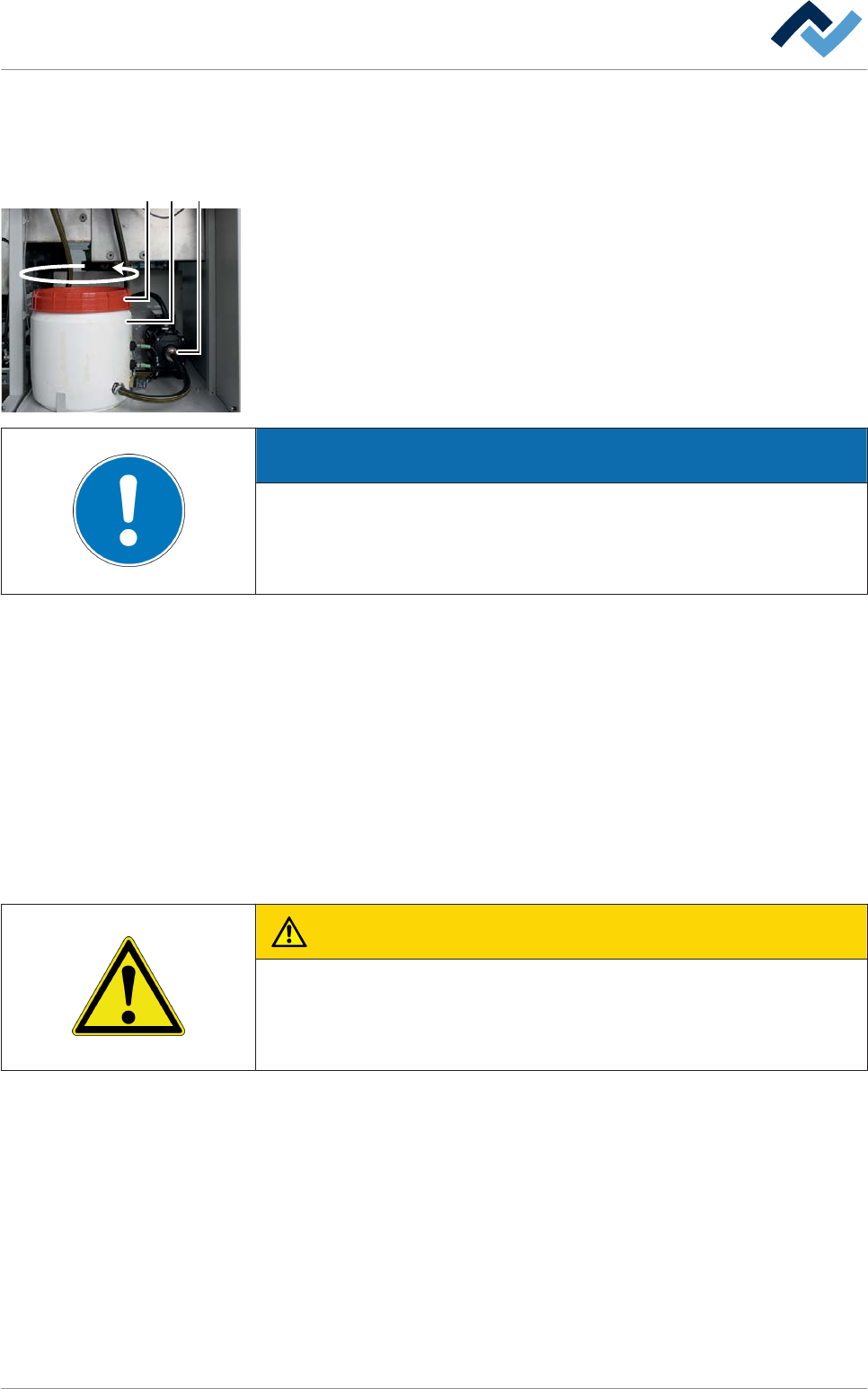

Riempimento del circuito secondario dell'acqua (optional)
Riempire il serbatoio di riserva
ü Il serbatoio di riserva del circuito secondario dell'acqua e la pompa del refrige-
rante (2) si trovano all'ingresso della macchina.
1. Togliere il rivestimento nella zona del serbatoio di riserva sul lato posteriore
della macchina.
2. Ruotare in senso antiorario il coperchio (1) del serbatoio di riserva e toglierlo.
AVVERTENZA
Nota importante sulla qualità dell'acqua richiesta
Per le specifiche della qualità dell'acqua consultare il manuale d'uso del costrutto-
re della pompa. L'acqua inoltre deve contenere il 25% di Antifrogen N, n. art.
6ZT00167.
ü Riempire il serbatoio:
1. Riempire il serbatoio fino a raggiungere il livello indicato (3).
2. Chiudere il coperchio del serbatoio di riserva.
3. Riagganciare i pannelli di rivestimento
ð A questo punto il procedimento è completato.
Montaggio dei gruppi
Ad eccezione del semaforo di segnalazione, la macchina viene normalmente conse-
gnata in una sola unità. In casi eccezionali, ad es. in virtù delle condizioni locali, la
macchina viene consegnata in gruppi.
ATTENZIONE
Malfunzionamenti della macchina sono possibili! Sussiste pericolo di danni a
persone e a cose!
1. Questi gruppi possono essere montati solamente da personale qualificato e
istruito!
4.10
1 23
4.11
