Alimentazione di azoto e regolazione dell'ossigeno residuo A B 1 3 11 4 11 9 9 5 2 10 4 6 7 8 Fig. 223: Alimentazione di azoto e regolazione dell'ossigeno residuo Pos. Denominazione Numero articolo A B A Posizi…
Pannello di chiusura in ingresso e in uscita
1
3 4 3 3
1 2
Fig. 222: Pannello di chiusura in ingresso e in uscita
Pos. Denominazione Numero articolo A B
1 Guaina parapolveri 48 x 28 mm 156488 x
2 Guaina parapolveri 152 x 28 156487 x
3 Tramoggia della chiusa lunga 70 mm, bocca di carico 205672 x
3 Tramoggia della chiusa lunga 80 mm, bocca di scarico 153841 x
4 Spazzola sigillante 6BUE6C-23-308 x
9.12
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 496 / 0
Alimentazione di azoto e regolazione dell'ossigeno residuo
A
B
1311
4
119 9 5 2
10 4 67 8

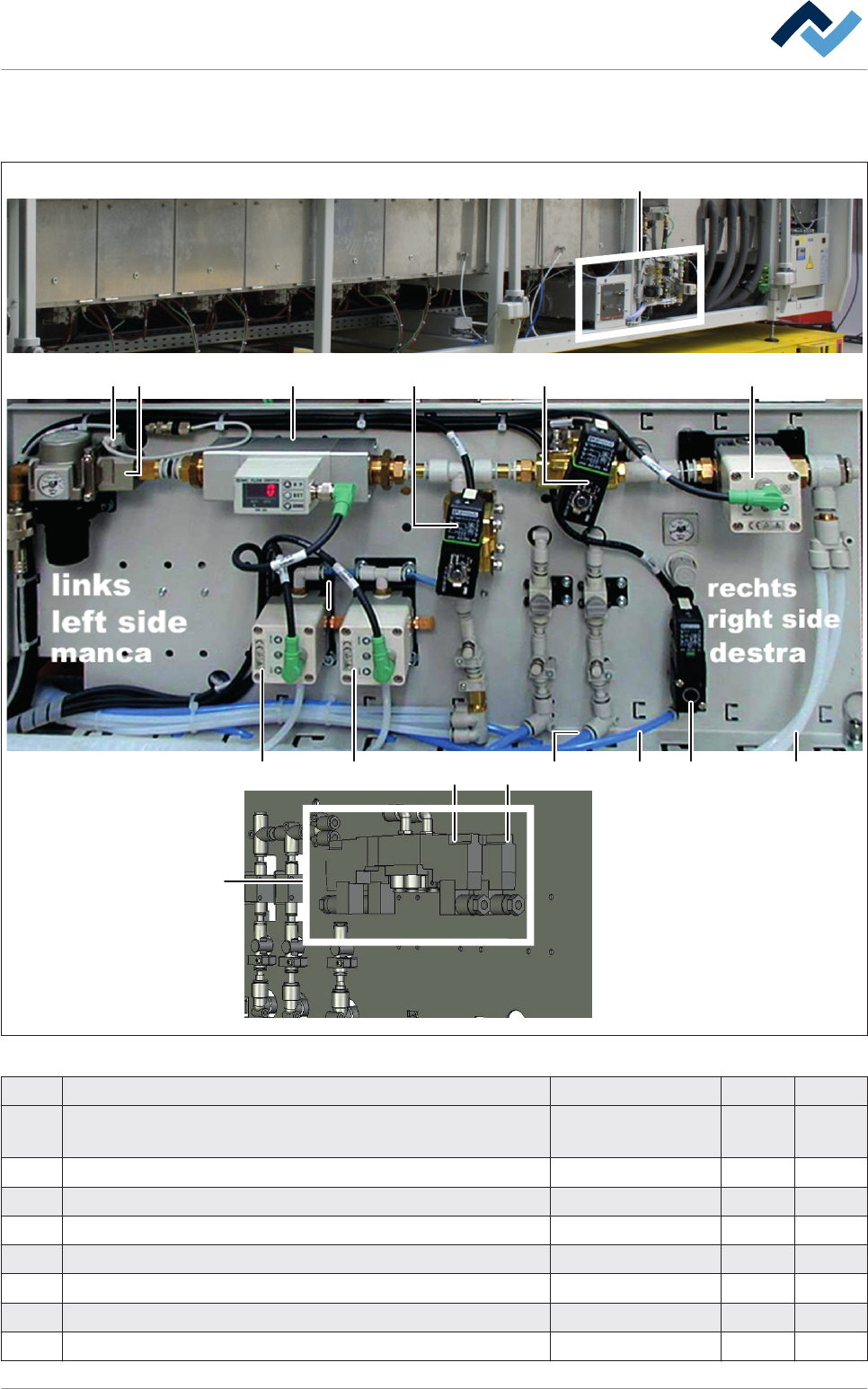

Fig. 223: Alimentazione di azoto e regolazione dell'ossigeno residuo
Pos. Denominazione Numero articolo A B
A
Posizione dell'alimentazione azoto e della regolazione ossigeno
residuo
- - -
B Vista posteriore
1 Tubo da Ø 6 mm x 1 mm per allagamento N2, merce a metraggio 6B0230 x
2 Tubo da Ø 8 mm x 1 mm, bianco, merce a metraggio 6SPTFE8.0x1.0 x
3 Tubo da Ø 8 mm x 1 mm, blu, merce a metraggio 6BO241 x
4 Valvola distributrice a 2/2 vie 163064 x
5 Valvola 3/2 vie 119765 x
6 Valvola proporzionale regolatrice di pressione 134833 x
9.13
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 497 / 0
Pos. Denominazione Numero articolo A B
7 Sensore di pressione 0 - 10 bar 163062 x
8 Interruttore di portata 164273 x
9
Valvola proporzionale (Attuatore, solo con l'opzione [Gestione
temperatura]).
158156 x
10 Valvola regolatrice di pressione 169887 x
11
Valvola distributrice a 5/3 vie (Solo con l'opzione [Manutenzione
On the fly]).
126671 x
Parti di ricambio e pezzi soggetti ad usura | 9
