Esempio c), senza fine‐corsa hardware, senza corsa di referencing, guide accoppiate meccanicamente T ratto 1 T rave fissa Punto di riferimento larghezza 1 Larghezza 1 Punto di riferimento larghezza centr o 1 Accoppiato m…
Esempio b), senza fine‐corsa hardware, senza corsa di referencing
Tratto1
Trave fissa
Punto di riferimento larghezza 1
Larghezza 1
Punto di riferimento
centro 1
Tratto 2
Trave fissa
Punto di riferimento larghezza 2
Larghezza 2
Punto di riferimento
centro 2

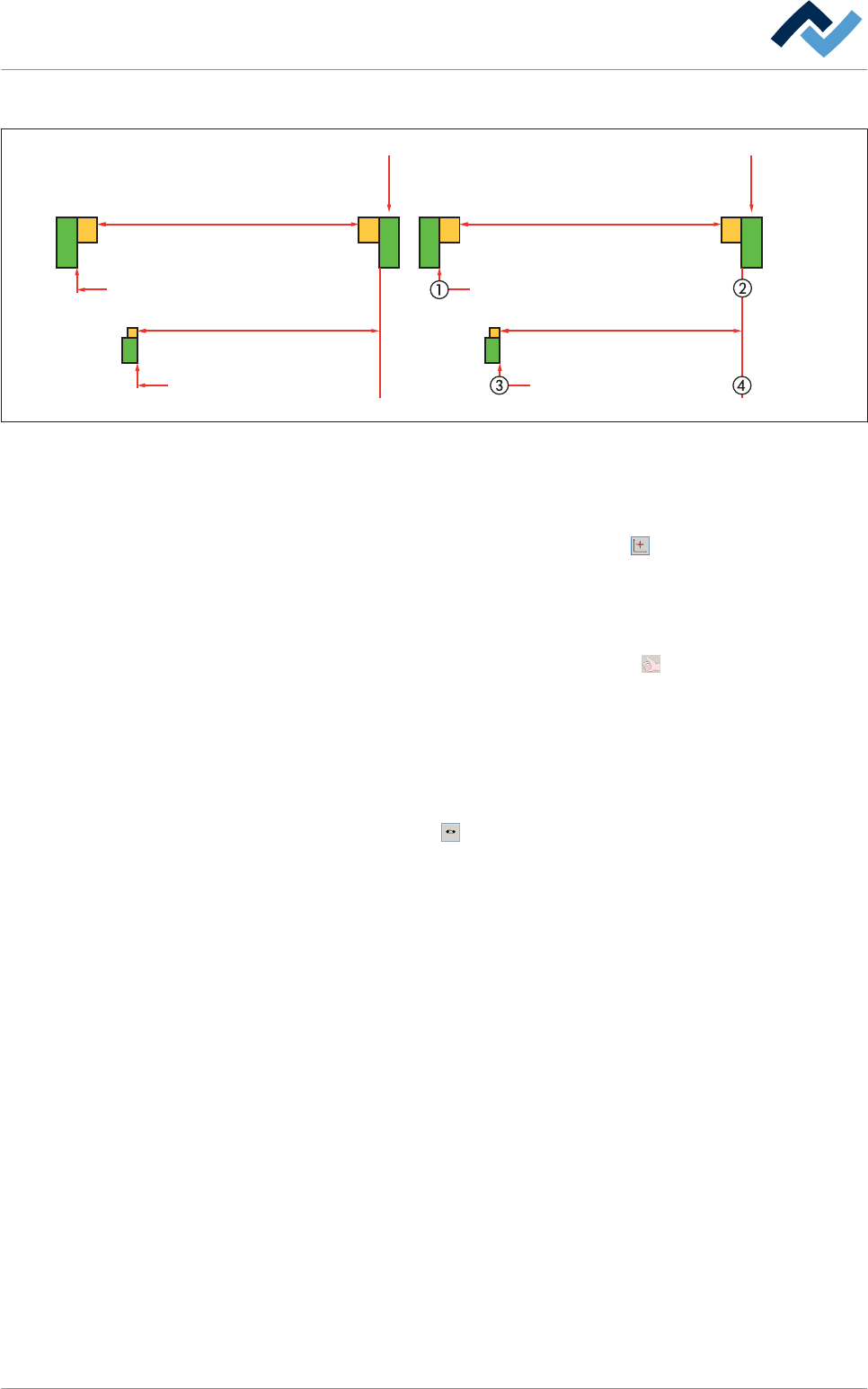

Fig. 24: Referencing della regolazione larghezza e del supporto centrale su impianto Dual track
ü Per eseguire il referencing del supporto centrale:
1. Aprire la finestra delle impostazioni [Motore] Center support:
2. Nel riquadro [Positioning] fare clic sul pulsante .
3. Misurare la distanza effettiva (3) – (4) tra la guida fissa del convogliatore e il
supporto centrale.
4. Fare clic sul campo di input [Reference position] e inserire il valore rilevato.
5. Rilevare l'impostazione facendo clic sul pulsante .
ð Il valore inserito corrisponde alla nuova posizione di riferimento.
ü Per controllare il referencing:
1. Aprire la finestra di dialogo di input [Center support]
2. Inserire nel campo di input [Set value] un valore in [mm].
3. Fare clic sul pulsante
.
ð Il supporto centrale viene regolato. Nel campo [Actual value] è possibile
vedere la posizione attuale in [mm]. Non appena si conclude il posiziona-
mento:
4. Misurare la distanza effettiva (3) – (4) tra la guida fissa del convogliatore e il
supporto centrale.
ð Se il valore misurato corrisponde al [Actual value] visualizzato, il referencing è
completato.
Messa in funzione | 5
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 97 / 0
Esempio c), senza fine‐corsa hardware, senza corsa di referencing, guide
accoppiate meccanicamente
Tratto 1
Trave fissa
Punto di riferimento
larghezza 1
Larghezza 1
Punto di riferimento
larghezza centro 1
Accoppiato meccanicamente
Tratto 2
Punto di riferimento larghezza 2
Larghezza 2
Punto di riferimento centro 2
Fig. 25: Referencing della regolazione larghezza e del supporto centrale su impianto Dual track
ü Per eseguire il referencing del supporto centrale:
1. Aprire la finestra delle impostazioni [Motore] Center support:
2. Nel riquadro [Positioning] fare clic sul pulsante .
3. Misurare la distanza effettiva (3) – (4) tra la guida fissa del convogliatore e il
supporto centrale.
4. Fare clic sul campo di input [Reference position] e inserire il valore rilevato.
5. Rilevare l'impostazione facendo clic sul pulsante .
ð Il valore inserito corrisponde alla nuova posizione di riferimento.
ü Per controllare il referencing:
1. Aprire la finestra di dialogo di input [Center support]
2. Inserire nel campo di input [Set value] un valore in [mm].
3. Fare clic sul pulsante
.
ð Il supporto centrale viene regolato. Nel campo [Actual value] potete vede-
re la posizione attuale in [mm]. Non appena si conclude il posizionamento:
4. Misurare la distanza effettiva (3) – (4) tra la guida fissa del convogliatore e il
supporto centrale.
ð Se il valore misurato corrisponde al [Actual value] visualizzato, il referencing è
completato.
Controllo delle zone di riscaldamento e di convezione
ü Per controllare tutte le zone di riscaldamento e di convezione:
1. Aprire la finestra di dialogo di avvio.
2. Nella barra degli strumenti inferiore fare clic sul pulsante .
ð Viene visualizzata una richiesta di conferma [Do you want to switch ON?].
5.4.9.6
Messa in funzione | 5
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 98 / 0
3. Confermare con [OK].
ð Si accendono tutte le zone di riscaldamento e di convezione.
4. Confrontare [Actual value] e [Set value] di tutte le zone.
ð Se [Set value] e [Actual value] coincidono, il procedimento è concluso.
