4.2
基板识别示教
Page 4-14

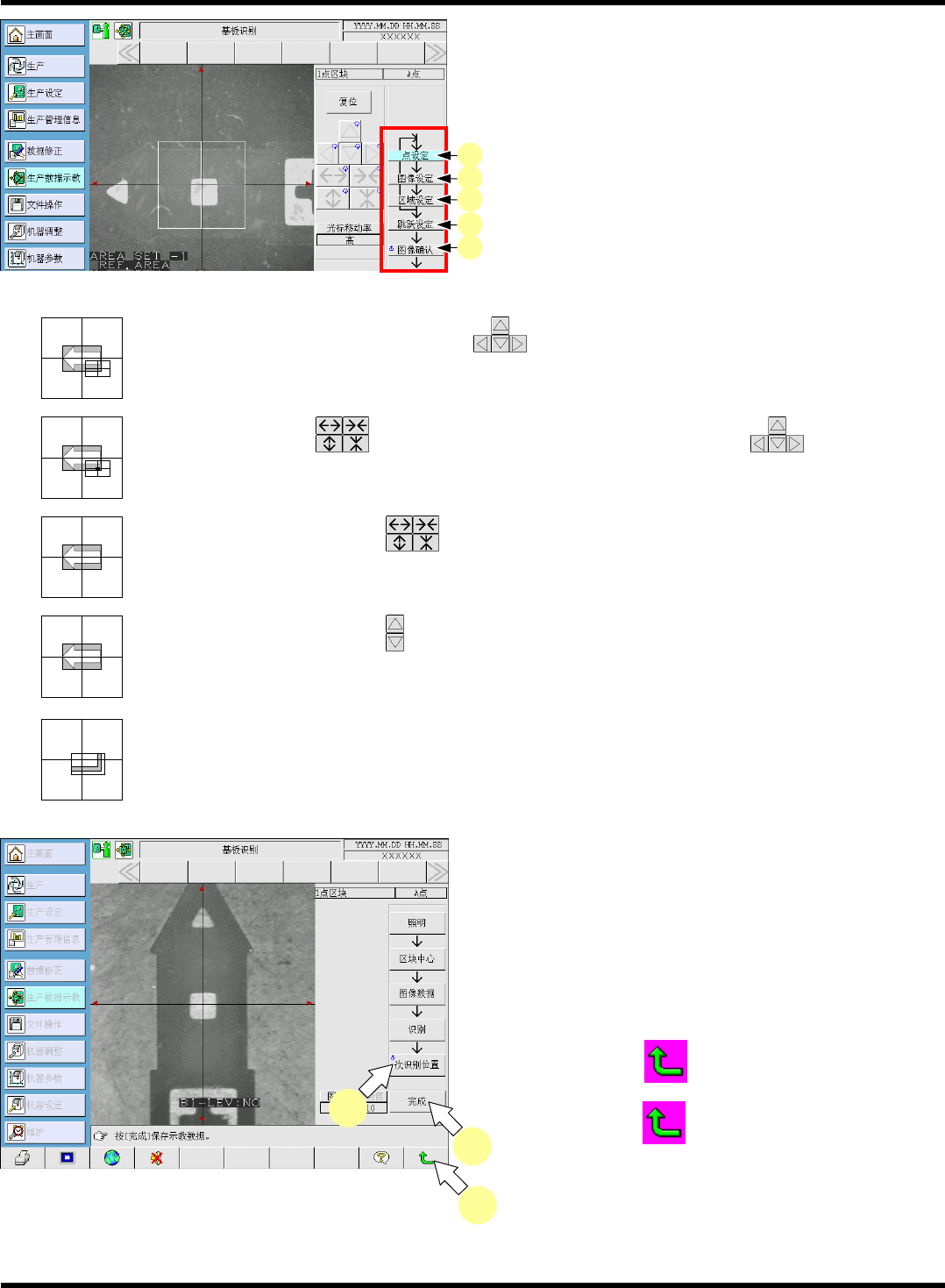

a
[
点设定
]
为围绕识别标记，请按
键，将图像设定区域移动到形状登录位置。
b
[
图象设定
]
按
键扩大在点设定部中央部显示出来的内框，并按
键进行移
动，设定要登录的形状范围。此图像就会成为记忆
(
图案
)
。
c
[
区域设定
]
请用按钮的
键，设定搜索与已识别的形状一致形状的范围。对在此设
定的区域内进行图案搜索。
d
SKIP : 4
[
跳跃设定
]
请用按钮的
键设定跳过值。
所谓的跳过值，是指搜索与形状一致的图像时的间距。通常，请设定为
4
。
如果设为过大值，会造成识别精度不良。
如果设为小值，虽然能够提高精度，但进行识别花费较长时间。
e
[
图象确认
]
设定跳过值后，如果按
[
完成
]
，就会显示点设定数据。
确认已登录在识别装置上的形状。
8.
按
[
完成
]
。
•
保存数据之后，对此标记的示教就结束了。
9.
按下
[
次识别位置
]
。
•
识别点有两个以上时，重复进行步骤
3
∼
8
的作
业。
10.
按下功能键的 。
•
如果再按一次
，将返回至
<
生产识别示教
>
画面。
EJP1A-C-OMA04-A01-01
EJP1A-Pd-0007
a
b
c
d
e
EJP1A-Pd-0035
8
10
9
SP18P-L
操作手册
4.3
网板识别示教
Page 4-15
4.3
网板识别示教
4.3.1
关于网板识别
将网板开口部与印刷基板的图案比较，识别网板与基板之间的印刷位置偏移，显示补正值。
(
未使
用时全部示教
)
4.3.2
网板识别示教的流程
网板识别数据的输入
←
输入焊料识别点的位置
(
坐标
)
示教的开始
网板侧识别点的确认
照明值的设定
←
选择了自动照明设定时不需要
识别
数据保存
示教的开始
基板侧识别点的确认
照明值的设定
←
选择了自动照明设定时不需要
识别
数据保存
印刷位置计算
识别测试
网板
/
焊料识别
示教的结束
EJP1A-C-OMA04-A01-00
SP18P-L
操作手册
4.3
网板识别示教
Page 4-16
4.3.3
示教步骤
1.
按操作面板的
UNLOCK
+
[
网板识别
]
。
•
将显示
<
网板识别
>
画面。
2.
按操作面板的
UNLOCK
+
[
基板搬入
基板
识别
]
。
•
执行从基板搬入到基板识别。
3.
按操作面板的
UNLOCK
+
[
网板侧示教
]
。
•
将显示
<
网板识别
>
画面。
•
根据网板识别数据进行网板识别。
下一页
EJP1A-C-OMA04-A01-00
EJP1A-Pd-0008
EJP1A-Pd-0016
1
2
3
