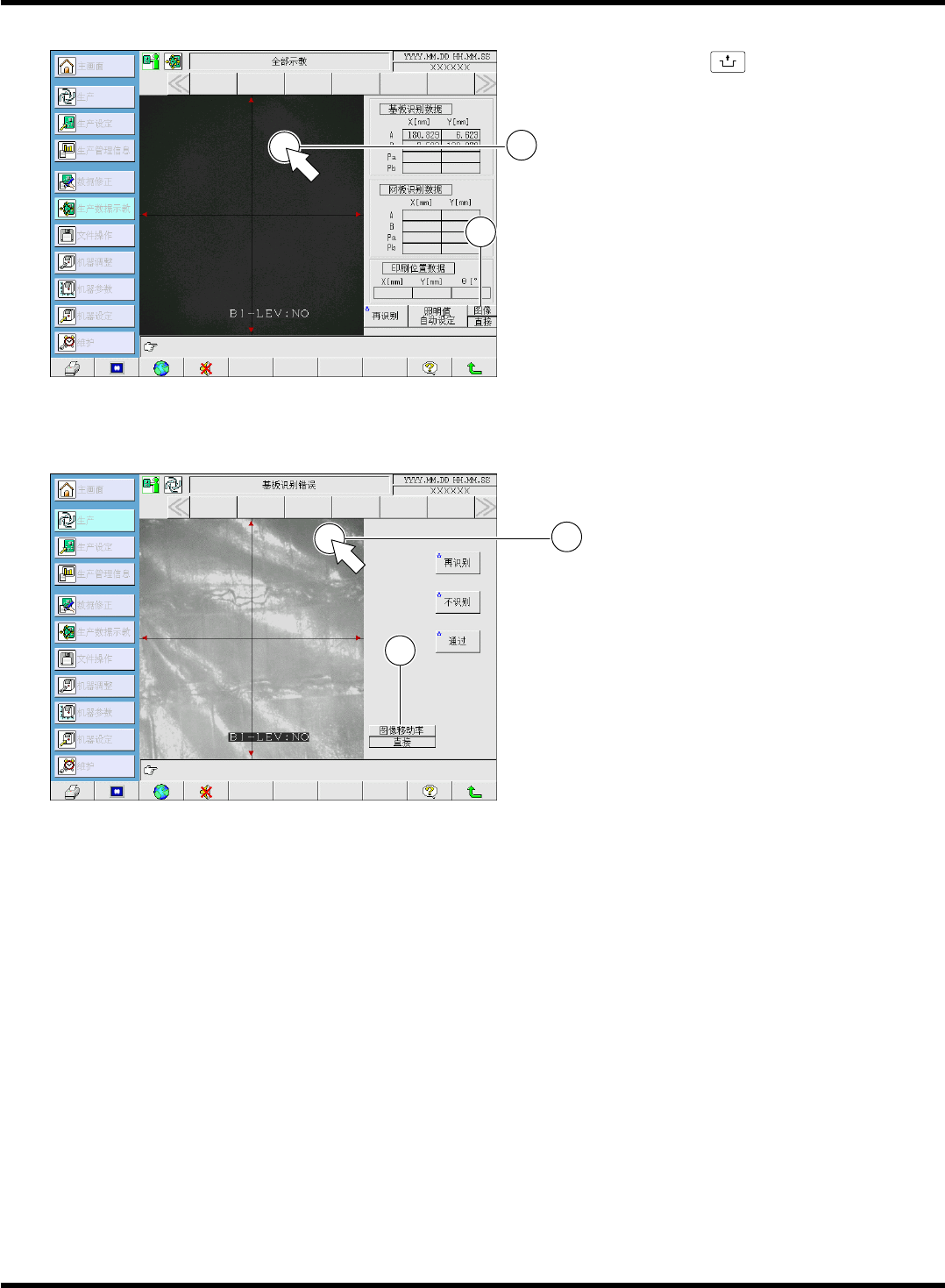

3.
全部示教画面
∗
边按操作面板的
UNLOCK
，边按目的识别标记
。
∗
请确认
[
图像
]
、图像移动率
已变为
‘
直接
’
。
4.
生产中的基板识别错误画面
EJP1A-Pr-0009
1
2
EJP1A-C-OMA04-A01-00
EJP1A-Pd-0017
1
2
SP18P-L
操作手册
4.1
开始示教前
Page 4-8
B)
示教中的标记检索功能
可简单地将识别照相机对准要示教的网板开口部。
用识别照相机显示操作员所输入的识别坐标周边
8
个区域。
(
此动作仅是识别照相机移动，不进行
识别。
)
目标的网板开口部在画面上显示时，按操作面板
的
STOP
，停止标记检索动作，按
[
识别
]
或
[
完成
]
进行识别示教。
∗
通过与直接移动功能的配合使用，可大幅度缩
短示教操作时间。
∗
执行连续搜索动作时，在
中显示向操作员下
达的操作指示信息。
a.
操作面板的
UNLOCK
+
•
照相机自动地从当前的显示位置向前后左右及
斜向的
8
处移动。
∗
当显示要识别的网板开口部时，操作员在画面
上可通过按操作面板的
STOP
，中止照相机的移
动。
b.
操作面板的
UNLOCK
+
在上述的连续动作仅进行
1
次照相机移动。
∗
操作面板的
STOP
不被按下而连续搜索动作结
束时，照相机移动到搜索动作开始位置。
∗
通过按操作面板的
STOP
，中断搜索动作后，再
次按下
[
连续动作
]
时，识别照相机向被中断的点
以后之剩余点上移动。
∗
标记搜索功能可使用以下情况的微调操作。
•
网板识别示教
(
网板侧
)
EJP1A-C-OMA04-A01-01
EJP1A-Pd-0010
1
a
b
SP18P-L
操作手册
4.2
基板识别示教
Page 4-9
4.2
基板识别示教
4.2.1
关于基板识别
本机器具有在印刷开始前补正基板外形和印刷图案偏移并进行印刷的功能。本功能通过识别印刷图
案上设定的标记明确其位置，并将该位置和本来的位置进行比较而实现。
4.2.2
基板识别示教的流程
基板数据的输入
用
SP18-L
本体、或者
PT (
选购件
)
编制。
基板识别数据的输入
示教的开始
照明值的设定
←
选择了自动照明设定时不需要
识别
数据保存
识别测试
记录示教坐标
使用
CAD
数据时不需要此作业
修正基板识别数据
示教结束
通知
正在使用
CAD
数据时，请勿进行数据修正。印刷精度将会恶化。
使用全部示教时
∗
通过全部示教数据的设定，如果变为全部示教
‘
使用
’
，则在全部示教处理中，基板识别示教也会自
动进行，故无需在此操作。
