SP18P-L 操作手册 4.4 印刷位置示教 Pa ge 4- 22 7. 按 [ 是 ] 。 • 将返回印刷位置示教画 面。 8. 按操作面板的 UNLOCK + [ 完成 ] 。 • 将返回到 < 生产数据示教 > 画面。 9. 按下功能键的 。 • 将返回到 < 主画面 > 画面。 EJP1A- C-OMA04-A02- 01 EJP1A-P d-0039 7 8 EJP1A-P d-0015 9
SP18P-L
操作手册
4.4
印刷位置示教
Page 4-21

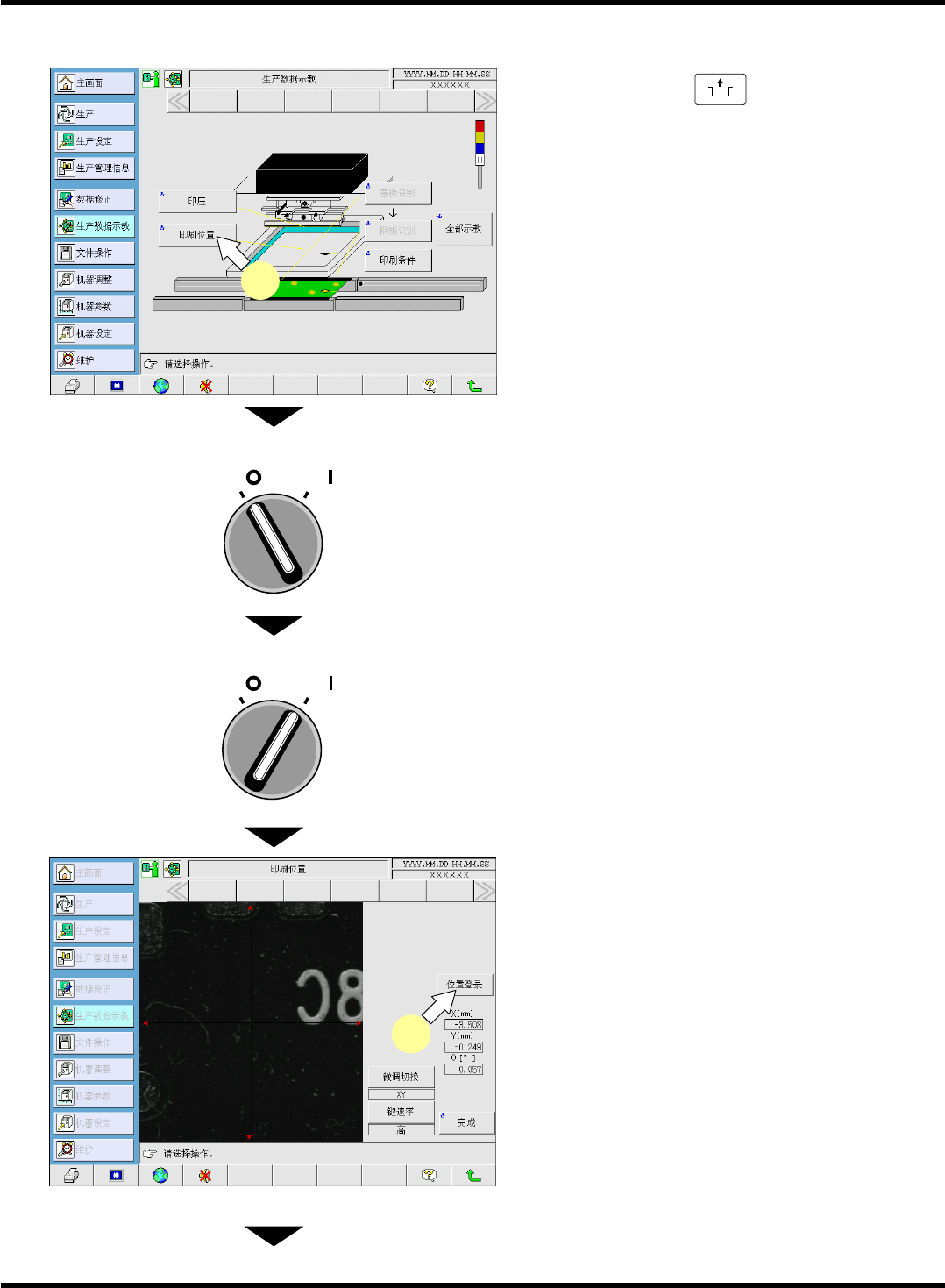

4.4.3
示教步骤
1.
按操作面板的
UNLOCK
+
[
印刷位置
]
。
•
变为
<
印刷位置
>
画面，显示已示教的数据。
2.
将伺服开关置于
OFF (O)
。
3.
从刮板上面目视确认网板和印刷图案之间
的偏移。
4.
将伺服开关置于
ON ( I )
。
5.
如果网板和印刷图案有偏离，修正印刷位
置数据。
•
如果印刷位置有偏离，通过微调动作修正数据。
6.
变更数据后，按下
[
位置登录
]
。
下一页
O
FF ( )
ON (
)
SERVO
O
FF ( )
ON (
)
SERVO
EJP1A-C-OMA04-A02-01
EJP1A-Pd-0015
1
EJP1A-Pd-0036
6
SP18P-L
操作手册
4.4
印刷位置示教
Page 4-22
7.
按
[
是
]
。
•
将返回印刷位置示教画面。
8.
按操作面板的
UNLOCK
+
[
完成
]
。
•
将返回到
<
生产数据示教
>
画面。
9.
按下功能键的
。
•
将返回到
<
主画面
>
画面。
EJP1A-C-OMA04-A02-01
EJP1A-Pd-0039
7
8
EJP1A-Pd-0015
9
SP18P-L
操作手册
4.5
印压示教
Page 4-23
4.5
印压示教
4.5.1
关于印压示教
根据刮板的长度、种类
(
刮板的质量
)
自动调整印压，并进行数据修正。因此，刮板的长度、种类
(
刮板的质量
)
变更后，请务必进行印压示教。
刮板的长度、种类
(
刮板的质量
)
不变时
，无需印压示教。
通知
在安装有网板的状态下，不能进行印压示教。请卸下网板。
进行印压示教时，请将附着在刮板上的焊料清除干净。
4.5.2
印压示教的流程
印刷条件数据的输入
印压示教
←
自动调整
示教的结束
