SP18P-L 操作手册 4.1 开始示教前 Page 4-5 4.1.5 生产数据示教的进入方法 通知 在示教步骤的说明中，从生产数据已经被设定在机器上并且选择 [ 生产数据示教 ] 的状态 下开始说明。 1. 按主菜单的 。 • 将显示 < 生产数据示教 > 画面。 EJP1A- C-OMA04-A01- 02 EJP1A-P d-0015 1
SP18P-L
操作手册
4.1
开始示教前
Page 4-4
下面贴着标签
4.1.3
识别数据登录时的注意事项
(
网板识别示教
)
基板识别登录
~
网板识别
(
印刷位置数据
)
登录的注意事项
∗
网板识别示教的目的为使网板开口部和基板上的图案一致。
开始网板识别示教之前，请务必插入基板并进行基板识别。
因此，在此之前需进行基板识别。
基板识别示教
→
网板识别示教
×
网板识别示教
→
基板识别示教
∗
结束网板识别示教后，重新进行基板识别示教时，在进行基板识别示教后，请重新进行网板识别
示教。
网板识别
∗
每次生产时均要安装网板，此时会产生微小的偏移。为补正此偏移，要进行网板识别示教。
网板或基板发生延展时，有时也会导致不符合。
全部示教使用时
∗
若通过全部示教数据设定，全部示教设为
‘
使用
’
时，无需进行网板识别示教。网板识别使用全部示
教数据的识别位置数据进行网板识别。
∗
仅在网板下面有能够指定形状的识别标记
(
用于识别的开口、网板下面的半蚀刻等
)
时可以进行全
部示教。
4.1.4
陶瓷基板识别时的注意事项
偏光过滤器的使用方法
1.
本元件，仅能使用于附有银钯、金、银、铜等识别标记之
陶瓷基板。
2.
使用本元件时，请绝对不要使用
LAMP2 (
同轴照明
)
。
3.
使用陶瓷以外的基板时，请务必拆卸偏光过滤器。
4.
安装时，请把有箭头标签
的一面朝下，并从下图所
示的任意方向插进。
EJP1A-C-OMA04-A01-02
SP18P-L
操作手册
4.1
开始示教前
Page 4-5
4.1.5
生产数据示教的进入方法
通知
在示教步骤的说明中，从生产数据已经被设定在机器上并且选择
[
生产数据示教
]
的状态
下开始说明。
1.
按主菜单的
。
•
将显示
<
生产数据示教
>
画面。
EJP1A-C-OMA04-A01-02
EJP1A-Pd-0015
1
SP18P-L
操作手册
4.1
开始示教前
Page 4-6

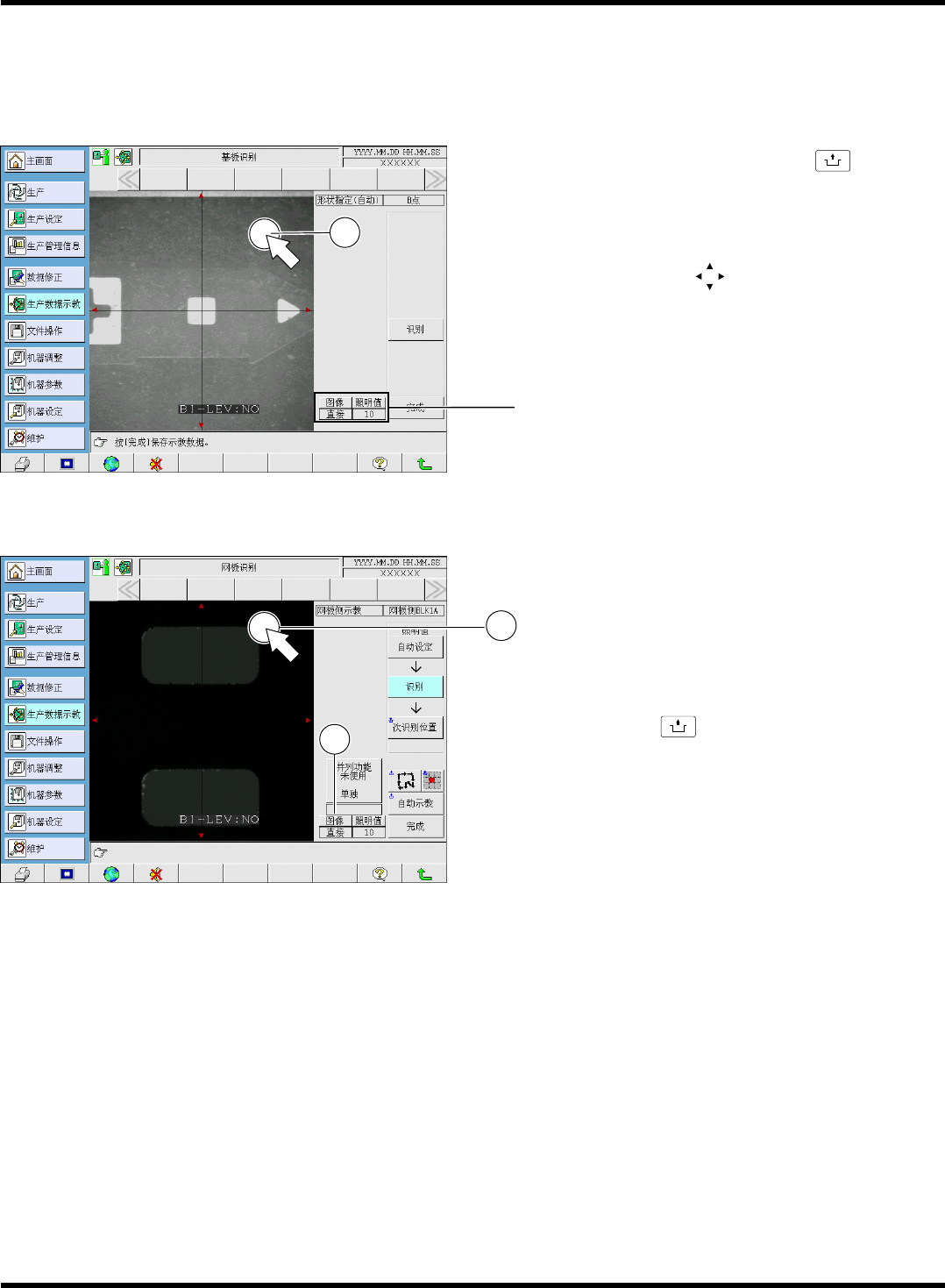

下面将对生产数据示教的补充功能进行说明。
A)
直接移动功能
1.
基板识别画面
在叠加画面上，如果触摸操作面板的
UNLOCK
+
(
要识别的标记
)
，被选择的标记将移动到中心
附近。
∗
一直以来，生产数据示教的微调操作是在确认
识别画面的同时，按
，将识别标记移动到
画面中央，但追加了此功能后，只要单触识别
标记就可将其移动到画面中央。
图像、图像移动率
使用直接移动功能时选择。
2.
网板识别画面
∗
直接移动功能可通过以下的微调操作使用。
• 基板识别示教
• 网板识别示教
(
基板侧、网板侧
)
• 全部示教
• 自动运转中的基板识别错误发生时
∗
边按操作面板的
UNLOCK
，边按目的识别标记
。
∗
请确认
[
图像
]
、图像移动率
已变为
‘
直接
’
。
EJP1A-Pd-0010
1
2
EJP1A-C-OMA04-A01-00
EJP1A-Pd-0003
1
