SP18P-L 操作手册 3.4 焊料的供给 Page 3 -15 8. 将注射器插入到支座。 ∗ 将注射器的突起部  对准支座的槽  。 9. 关闭前面的安全盖。 10. 将伺服开关置于 ON ( I ) 。 11. 按操作面板的 UNLOCK + ST ART 。 • 再次开始生产。 O FF ( ) ON ( ) S E RVO EJP1A- C-OMA03-A02- 04 1D3C-024E 1 2 OFF ( ) ON (…

100%1 / 156
SP18P-L
操作手册
3.4
焊料的供给
Page 3-14

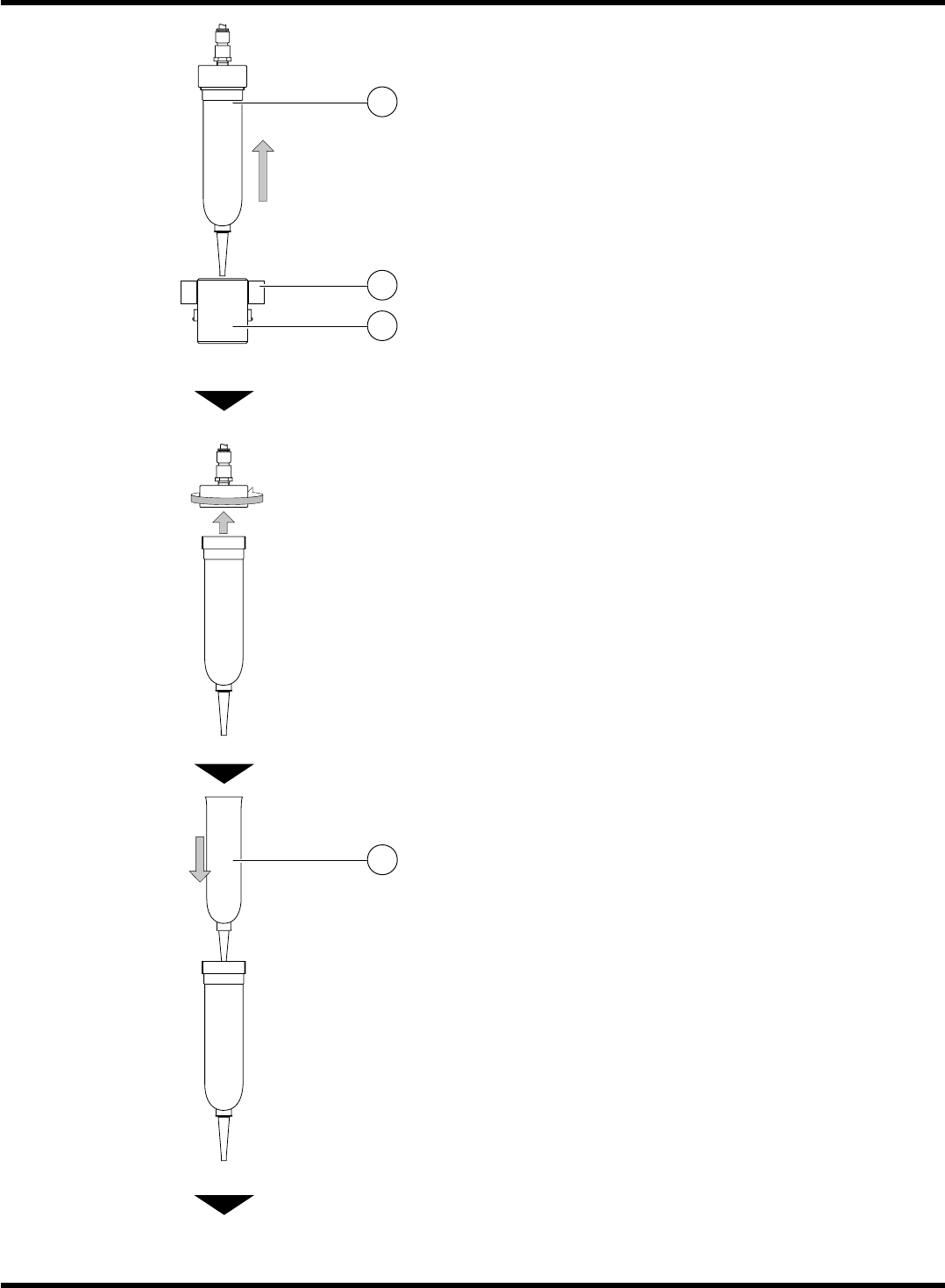

4.
将注射器
从传感器
之间的支座
上拔
出。
5.
将注射器的盖卸下。
6.
更换焊料筒
。
∗
将用完的焊料筒从注射器上卸下，并插入新的
焊料筒。
∗
对于新的焊料筒，建议预先恢复到常温。
7.
盖上注射器的盖。
下一页
1B4C-052E
EJP1A-C-OMA03-A02-02
1B4C-053E
1
1B4C-051E
1
2
3
SP18P-L
操作手册
3.4
焊料的供给
Page 3-15

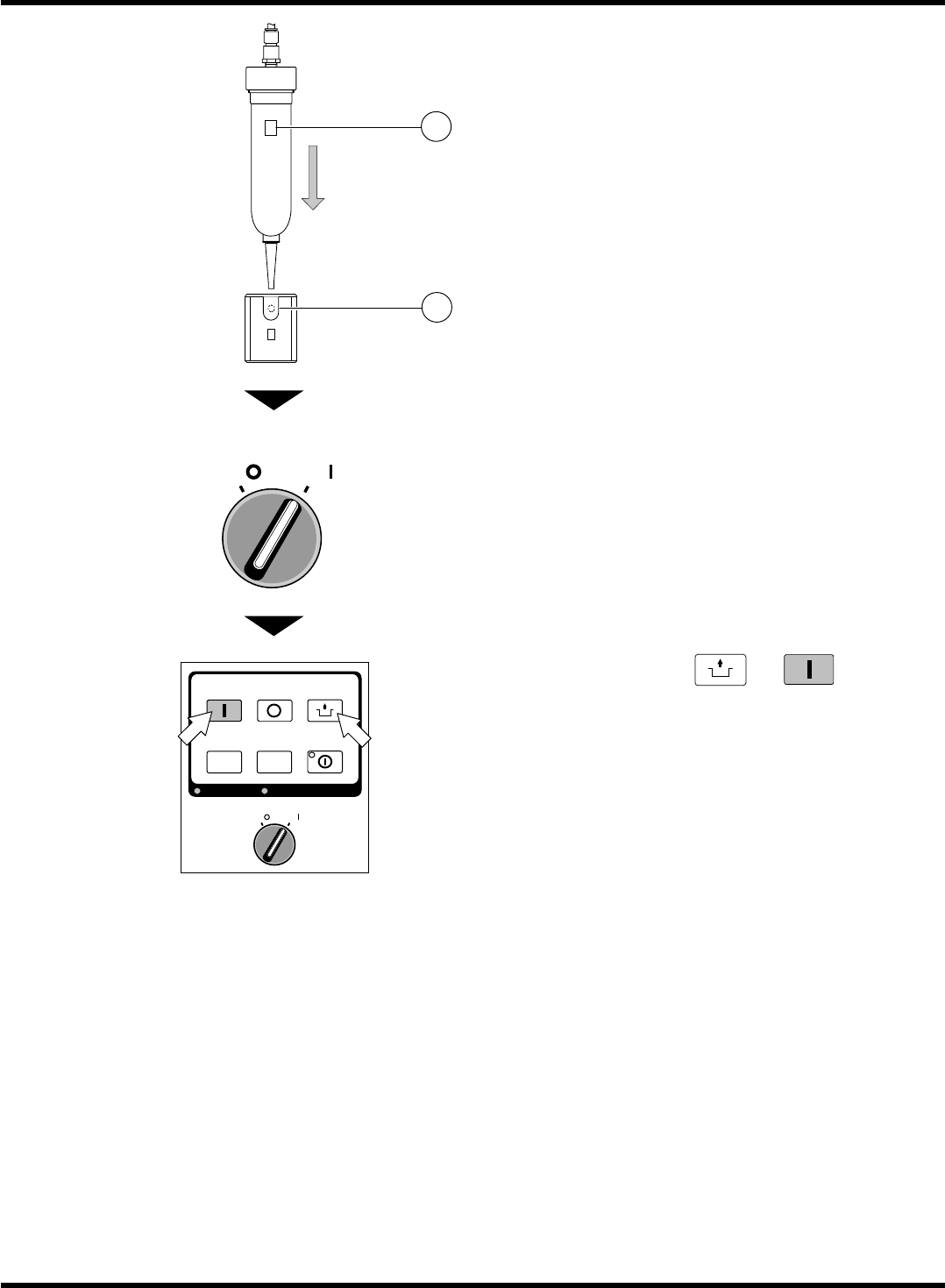

8.
将注射器插入到支座。
∗
将注射器的突起部
对准支座的槽
。
9.
关闭前面的安全盖。
10.
将伺服开关置于
ON ( I )
。
11.
按操作面板的
UNLOCK
+
START
。
•
再次开始生产。
O
FF ( )
ON (
)
SERVO
EJP1A-C-OMA03-A02-04
1D3C-024E
1
2
OFF ( )
ON ( )
SERVO
STOP
UNLOCK
STEP
START
LIGHT ON
SELECT
KEY LOCK BACK LIGHT OFF
SP18P-L
操作手册
3.4
焊料的供给
Page 3-16

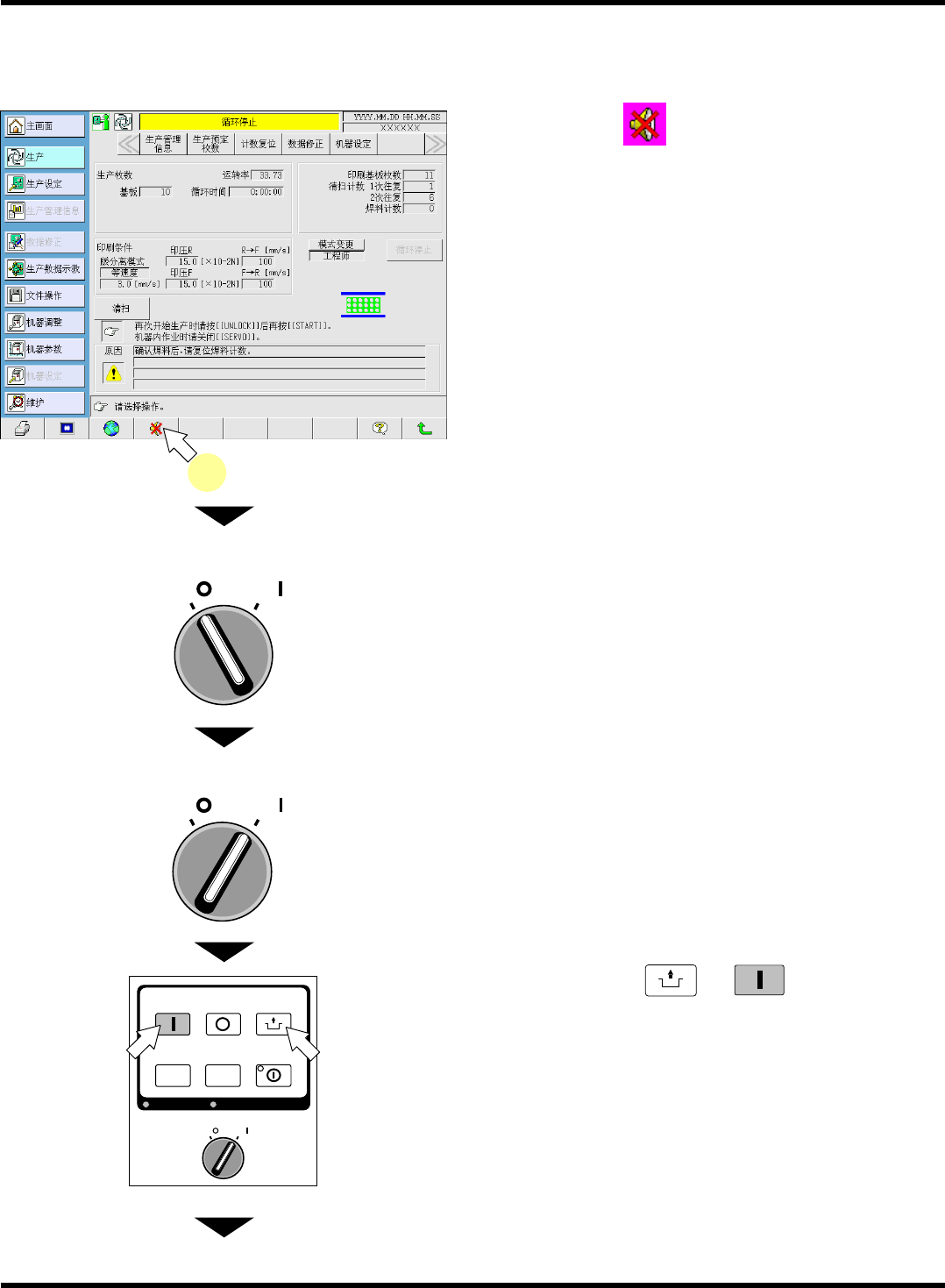

3.4.2 ‘
焊料自动供给
’OFF
如果焊料计数变为
0
，则报警器鸣叫，机器循环停止。请按以下的步骤供给焊料。
1.
按功能键的
。
•
报警器停止鸣叫。
2.
将伺服开关置于
OFF (O)
。
3.
打开前面的安全盖。
4.
确认焊料的余量、印刷方向，并用手动进
行适量的补给。
5.
关闭前面的安全盖。
6.
将伺服开关置于
ON ( I )
。
7.
按操作面板的
UNLOCK
+
START
。
•
将会显示信息。
下一页
EJP1A-Ho-0023
O
FF ( )
ON (
)
SERVO
EJP1A-C-OMA03-A02-02
1
OFF ( )
ON ( )
SERVO
STOP
UNLOCK
STEP
START
LIGHT ON
SELECT
KEY LOCK BACK LIGHT OFF
