SP18P-L
操作手册
1.2
彩色接触面板
Page 1-4
1.2.2
功能键

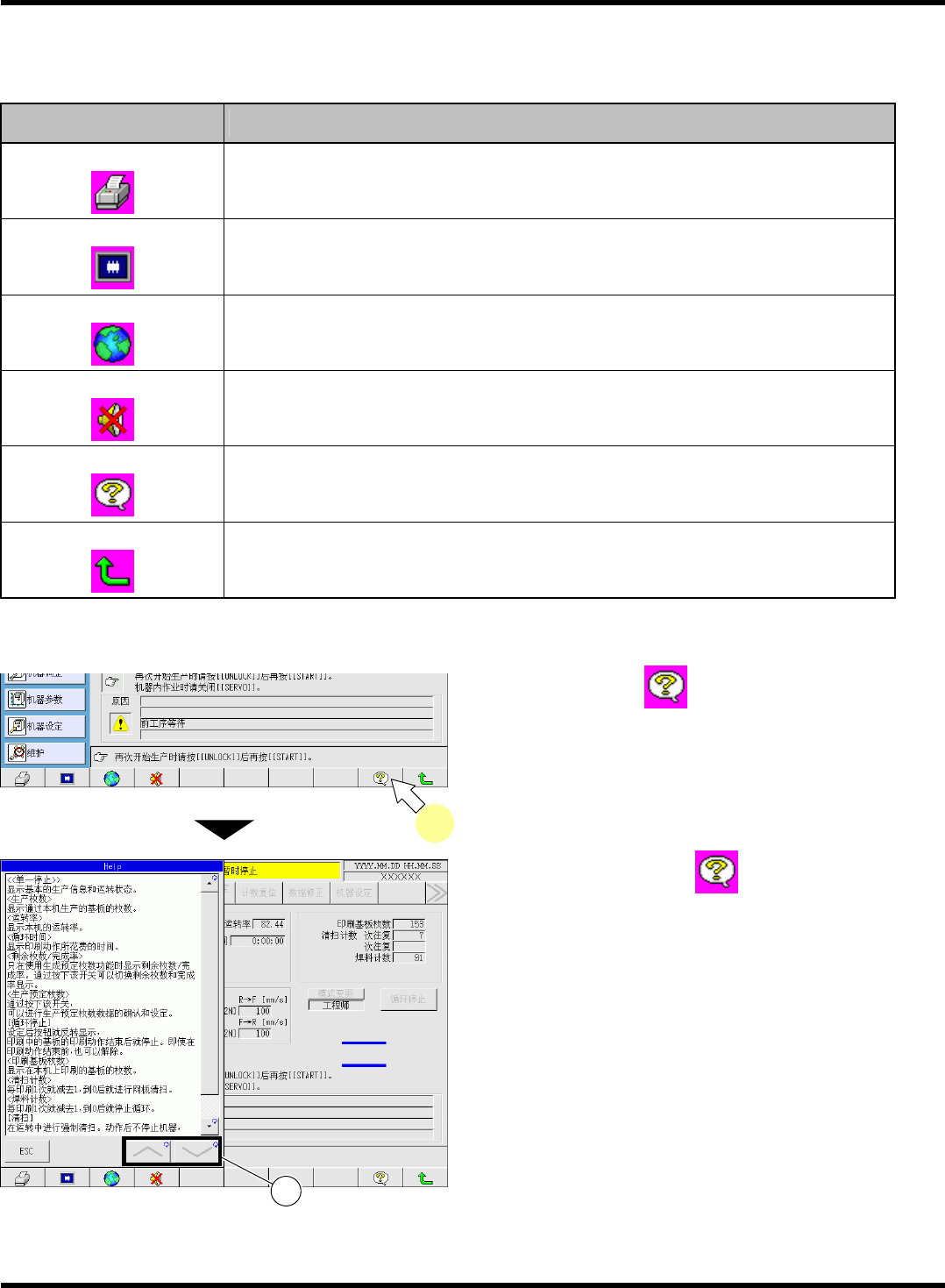

画面下部的功能键具有各功能。按各键就会发挥如下所说明的功能。
功能键
功能
画面保存
进行画面的硬拷贝。
叠加
在彩色接触面板上叠加显示识别画面。每按一下该键就会按照全屏
→
缩小
1/2
·左上
→
缩小
1/2
·右上
→
缩小
1/2
·右下
→
缩小
1/2
·左下
→
消除的顺序进行切换。
语言切换
将彩色接触面板上显示的文字依日文
⇔
中文
⇔
英文的顺序反复切换。
报警器停止
停止报警器的鸣叫。
帮助
显示当前画面的说明。
返回键
返回前一画面。
帮助
不了解操作方法或各功能内容时使用。
1.
按功能键中的
。
•
将显示
<Help> (
帮助
)
画面。
∗
每按一次功能键中的
，就会依显示在画
面左侧
→
显示在画面右侧
→
显示为
1/2
缩
小尺寸
(
左侧
)
的顺序转换。
•
按
[ESC]
，将会结束帮助。
•
通过帮助显示画面的滚动
可确认内容。
EJP1A-C-OMA01-A01-02
EJP1A-Pr-0005
1
EJP1A-Pr-0020
1
SP18P-L
操作手册
1.2
彩色接触面板
Page 1-5
1.2.3
开关的种类与操作方法

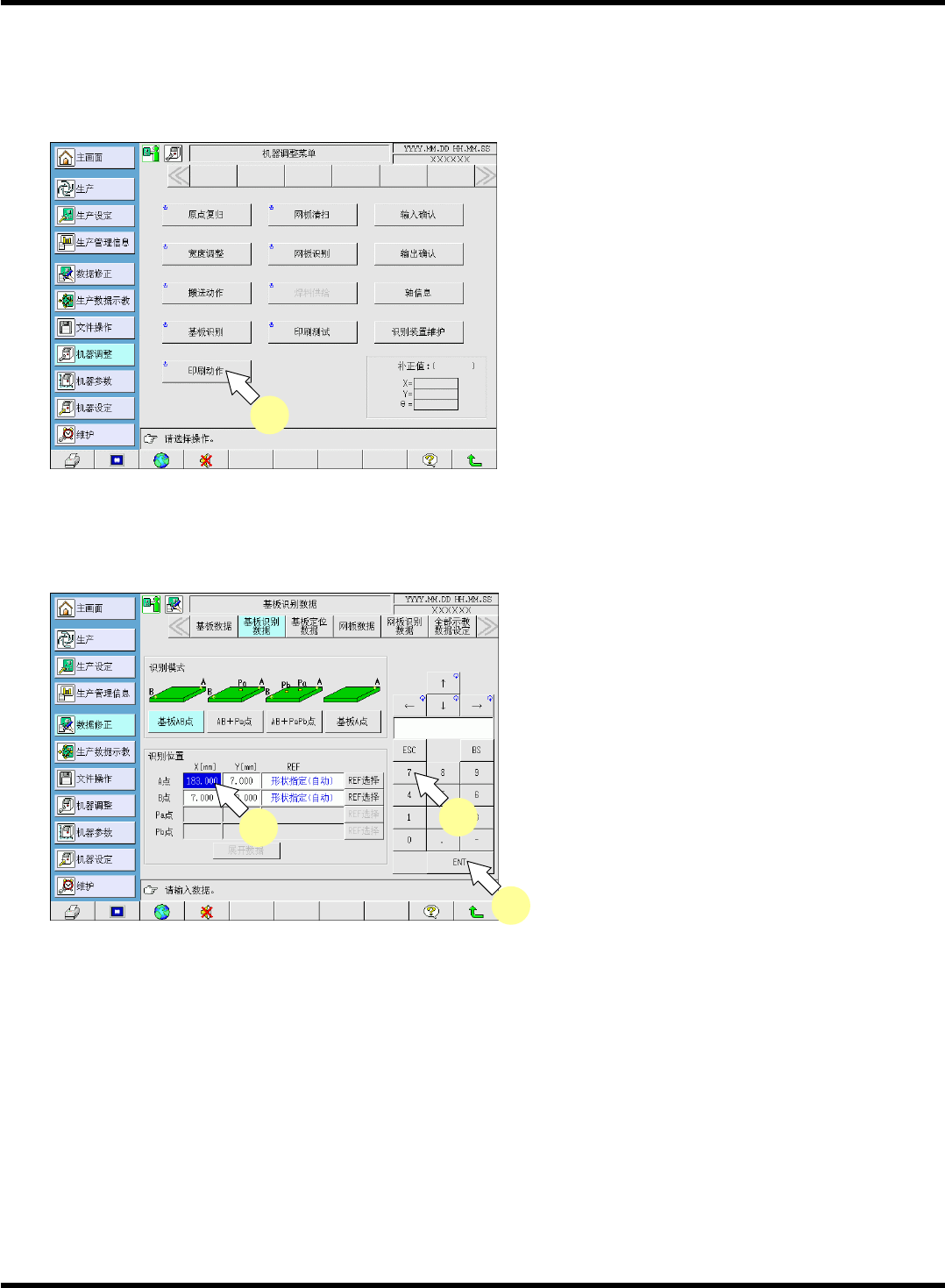

轻按画面上显示的开关，即可进行大部分的运转操作。
