FCS 使用说明书 3 1-3 模具的准备 在 FCS 生产中，将元件贴装到模具基板上，用 OCC 识别元件，根据对范围基准标记及元件识别结果 之偏移量，计算出贴片综合偏移量。 这里讲解一下有关对 FCS 选购件之附属品的检查， 模具基板的准备，以及使用模具方面的注意事项。 实施 FCS 时，除了 1.3.1. 中记载的附属品之外还需要其他部件，需要时请另行购买。 表 1-1 实施 FC S 所需的部件 品名 数量 货号 吸嘴组件 50…
FCS使用说明书
2
1-2 FCS 的运用
下图归纳了FCS的标准运用方法。
②(再取得OCC偏移量后）
调整精度
开始
结束
`①确认精度
贴装精度为判定值内?
OK
贴装精度为判定值内？
NG
③诊断(偏芯量)
判定?
检查调整吸嘴外轴位置
是否对准划线。
NG
④基本偏移量调整
NG
OK
OK
* 取得偏移量后，必须利用精度调整功能再次重新取得机器的贴片综合偏移量。
图1-1 FCS运用图
在日常的运用中，利用“①精度确认功能”进行贴装取得X，Y，θ的偏移量，以确认贴装精度。
使用精度确认功能时，先启动[FCS画面]，（利用当前的贴片综合偏移量）设置[XY贴片综合偏移
量]的[执行XY调整]或[角度贴片综合偏移量]的[执行角度调整]，贴装模具元件以测定元件的安装状
态。
根据确认的结果判断贴装精度有变化时，利用“②精度调整功能”重新取得贴片综合偏移量。
如果重新取得贴片综合偏移量后，贴装精度仍达不到稳定的水准时，
通过“③诊断功能”对机器进行诊断，
根据其结果对该贴片头实施维护，或者
通过“④基本偏移量调整功能” 重新取得各种偏移量。
注
1
：
特别是
OCC
偏移量，在日常的运用中装配角度的误差不会增大。但由于
OCC
偏移量的误差不
能用
FCS
功能检测，所以如果重视贴片角度的调整时，建议在实施
FCS
之前重新取得
OCC
偏
移量。
其他具体请参见
“3.
故障分析
”
。
注
2:
有关该贴片头的维护，请咨询弊公司服务部门或者代理店。
对该贴片头实施维护
①确认精度
FCS使用说明书
3
1-3 模具的准备
在FCS生产中，将元件贴装到模具基板上，用OCC识别元件，根据对范围基准标记及元件识别结果
之偏移量，计算出贴片综合偏移量。
这里讲解一下有关对FCS选购件之附属品的检查，模具基板的准备，以及使用模具方面的注意事项。
实施FCS时，除了1.3.1.中记载的附属品之外还需要其他部件，需要时请另行购买。
表1-1 实施FCS所需的部件
品名 数量 货号
吸嘴组件508C 1个
40044239
LNC模具吸嘴 1个
40046647
1-3-1 附属品的检查
请确认FCS手提箱内装有下列的零件。
表1-2 FCS手提箱内的零件
No
品名 数量 货号
1
模具基板 1 张
40027209
2
模具吸嘴 1 个
E2101998000
3
吸嘴组件 506 1 个
40001344
4
硅片 96 片装
40027147
5
镜片布 1 张
40027235
6
维修带 1 巻
40027198
7
塑料盒 1 箱
40027316
图1-2 FCS手提箱内的配置图
①
⑦
⑥ ⑤
③
②
④
FCS使用说明书
4
表1-3 塑料盒内的零件
No
品名 数量 货号
8
校准片G（GAL片G） 2块
40011453
9
FCS模具芯片B 2个
40020304
10
模块 C 2个
11
纸 1张

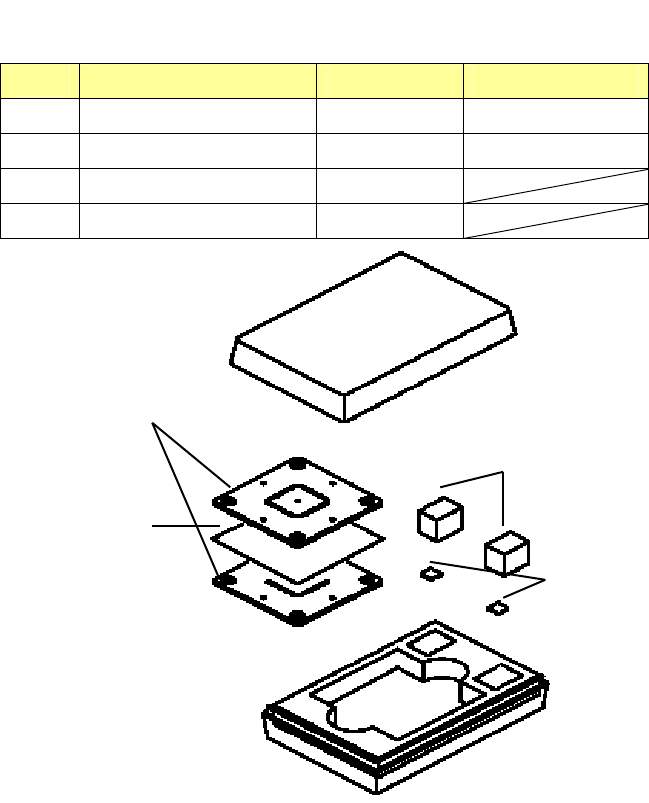

图1-3 塑料盒内的配置图
⑧
⑪
⑩
⑨
