第3章 故障分析
本章对精度调整的结果达不到判定值标准时的处理方法进行说明。
3-1 各种具体情况下的修正和调整
3-1-1 贴片结果异常警报
当显示贴片结果异常警报时，可使用FCS的诊断功能，测定吸嘴的偏芯量。
具体的偏芯量测定方法，请参见“3-2 诊断功能”。
根据诊断的结果，用以下的某个方法进行修正或调整偏移量。
① 通过[基本偏移量调整]重新取得OCC偏移量以后的各种参数。
② 然后请重新实行精度调整。
3-1-2 精度调整的结果达不到判定值标准时（激光）
当再次实行精度调整后，激光定心测定结果的CPK值仍达不到判定值标准范围时，请按下述“3-2
诊断功能”说明对装置的状态进行诊断。
根据诊断结果
① 参照“3-3 基本偏移量调整”，利用基本偏移量调整功能重新取得“OCC”、“吸嘴旋转中心”以及
“Head”偏移量。
② 然后重新实行精度调整。
3-1-3 偏芯量大
偏芯量通常最大为0.08mm左右。偏芯量即使大，也不一定对贴装精度产生影响。
如果偏芯量大且贴装精度不是良好，建议对该贴装头进行保养。
FCS使用说明书
19
3-2 诊断功能
诊断功能用于调查涉及贴装精度的装置的状态。

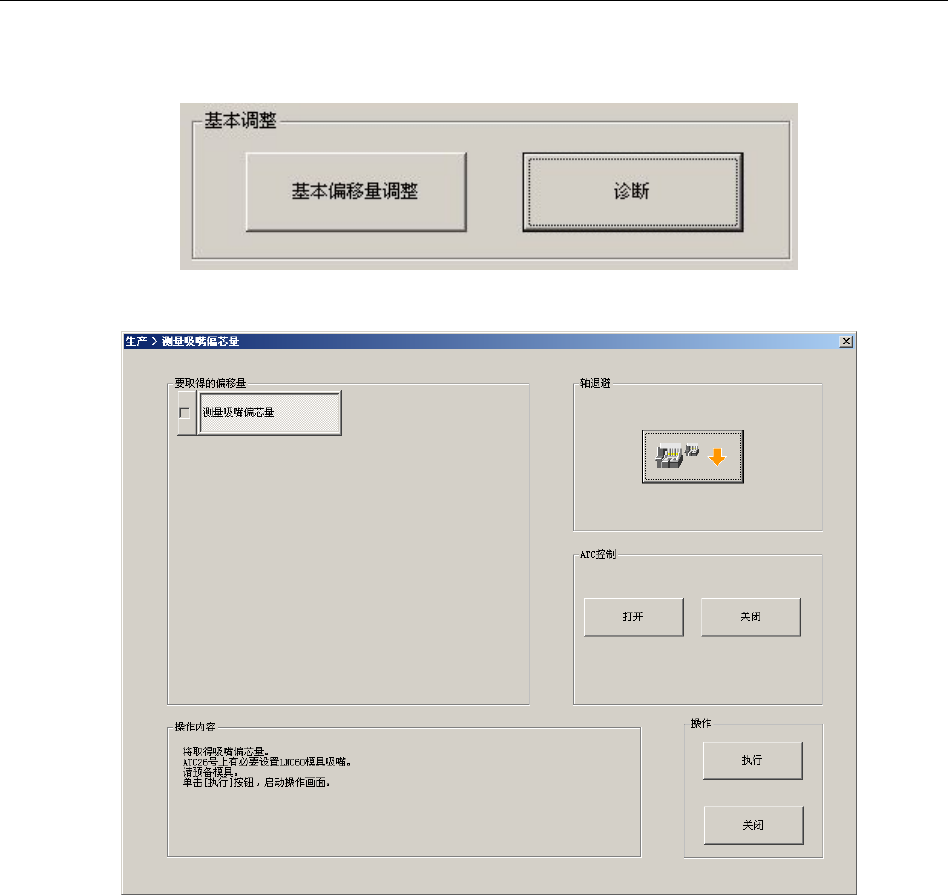

选择[FCS设置]画面上的下图所示按钮，会显示[诊断]画面。
图3-1 FCS设置
图3-2 诊断画面
FCS使用说明书
20
[使用模具]

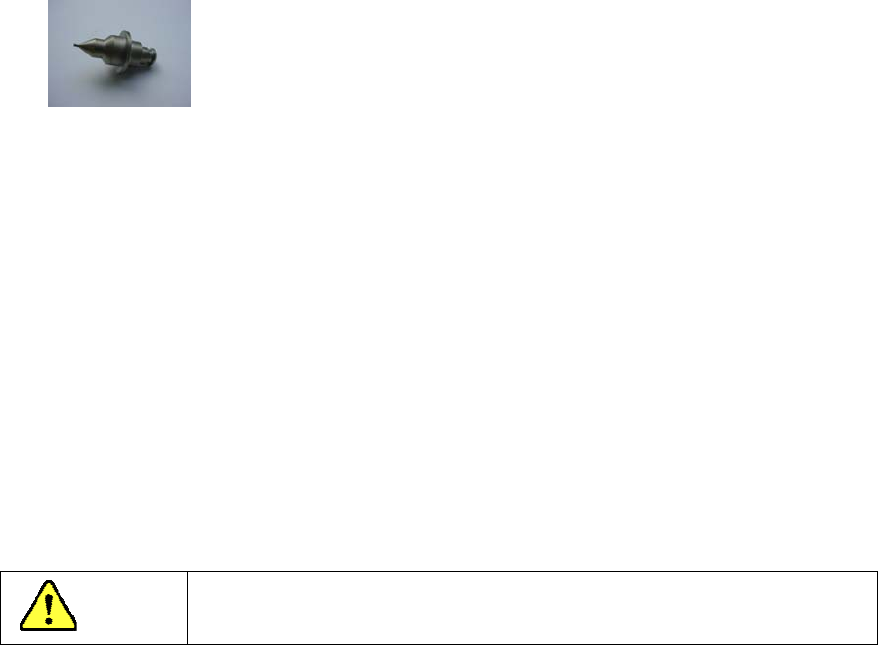

LNC60模具吸嘴（40046647）
* 进行L1～L6轴的测量时，请使用下图所示的LNC60模具吸嘴。
(1) 操作内容
显示和指示诊断的操作内容、准备工作等指引。
请按照指示进行操作。
(2) ATC操作
诊断的操作中有时要使用模具吸嘴。
要向ATC放入LNC60模具吸嘴时，请利用ATC控制进行ATC滑板的开闭。
(3) 轴退避
按轴退避按钮，Head会移动到易于安装模具的位置。
如执行轴退避，
Head会移动到容易安装模具的位置（待命位置）。
请注意不要让身体或工具 刀具 元件等进入装置内。
(4) 操作
按照操作内容框的指示，点击按钮进行操作。
[执行]按钮，执行当前所选择的诊断项目。
[取消]按钮，结束诊断。
注意
