FCS使用说明书
28
② 吸嘴旋转中心偏移量
选择[2.吸嘴旋转中心]。按下[执行]按钮，会启动吸嘴旋转中心的操作画面。
按下[执行]按钮，即显示如下[吸嘴旋转中心]测量对话框。
如果从自我校准的菜单启动时，要使用502或503吸嘴进行计测。
如果从FCS的[基本偏移量调整]启动时，会显示“请准备模具”。
如果要将模具吸嘴放入ATC时，请使用功能键进行滑板开闭的操作。

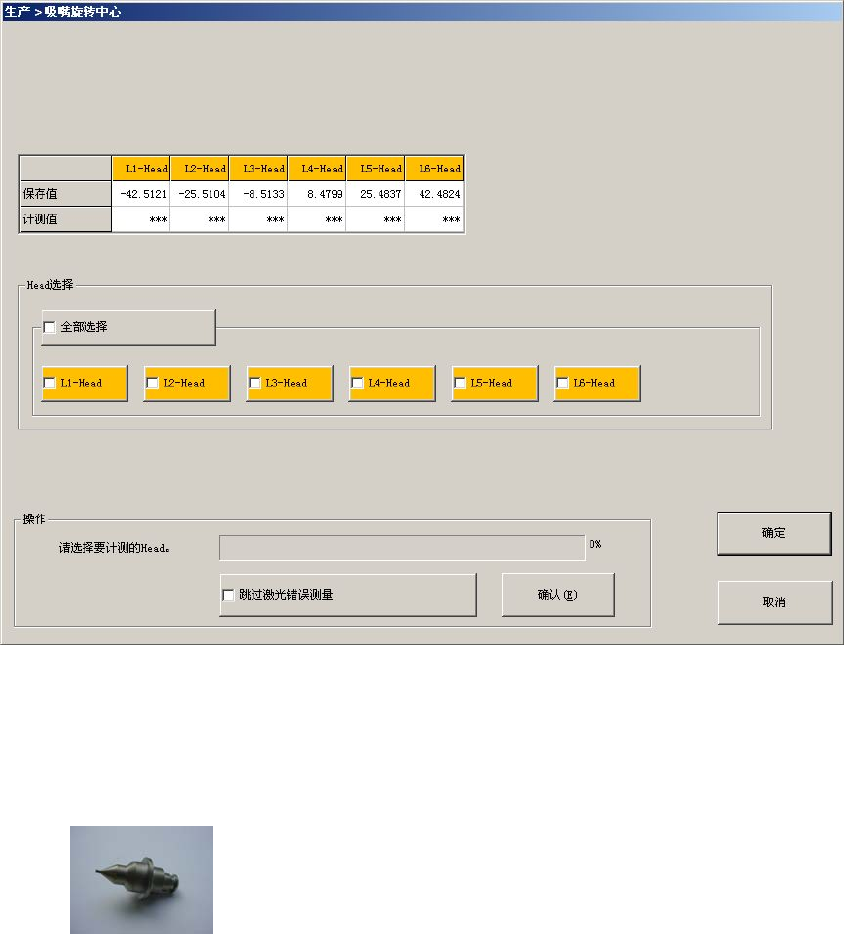

图3-11 吸嘴旋转中心测量画面
[LNC60使用模具]
LNC60模具吸嘴（40046647）
要测量LNC60(L1～L6-Head)的吸嘴旋转中心时，请使用下图所示的LNC60模具吸嘴。
[设置Head]
使用复选框选择要设置的对象Head。
机器设置时在“使用设备”设置中未勾选（不使用）的单元不能选择。
选择了多个Head时，所选择的全部Head连续进行取得动作。
FCS使用说明书
29
（1） 设置项目
表3-7 设置项目
No.
项目 设置的内容
1 吸嘴旋转中心 激光方式得到的吸嘴旋转的中心
● 操作方法
以后，按照[操作]框的指示进行操作，即可自动取得数值。
③ HEAD 偏移量
在[取得设置的偏移量]框中选择项目，按照[基本偏移量调整]画面及各操作画面中显示的指示进行计测。
各操作画面上的具体操作，请参照“JX-350使用说明书”的“第10章 自我校准”的说明。
FCS使用说明书
30
3-4 CPK 规格值（参考）
根据交付的规格书，将“3σ”与“平均值”相加的值作为规格值。
由于样本总体数少，用的是模具元件的值，故本CPK规格值仅供参考。
表3-8 与定心方式、Head、识别元件对应的规格值
定心方式
Head
激光识别速度 XY 规格值(mm) θ 规格值(度)
激光
左 1Head(LNC60)
高速
±0.05
±2.5
中速
±0.3
低速
左 2Head(LNC60)
高速
±2.5
中速
±0.3
低速
左 3Head(LNC60)
高速
±2.5
中速
±0.3
低速
左 4Head(LNC60)
高速
±2.5
中速
±0.3
低速
左 5Head(LNC60)
高速
±2.5
中速
±0.3
低速
左 6Head(LNC60)
高速
±2.5
中速
±0.3
低速
