FCS 使用说明书 21 3-2-1 测量吸嘴偏芯量 选择 [ 测量吸嘴偏芯量 ] 后，点击 [ 执行 ] 按钮，即可启动 [ 测量吸嘴偏芯量 ] 画面。 由于要使用模具吸嘴进行测量， 操作框内会出现 “ 请在 ATC26 号上设置 LNC60 模 具吸嘴。 ” 的指示， ATC 滑板打开。 图 3-3 测量吸嘴偏芯量 [ 设置 Head] 选择设置对象 Head 。 机器设置的 “ 使用设备 ” 设置中未勾选（不使用）的 Head 不…
FCS使用说明书
20
[使用模具]
LNC60模具吸嘴（40046647）
* 进行L1～L6轴的测量时，请使用下图所示的LNC60模具吸嘴。
(1) 操作内容
显示和指示诊断的操作内容、准备工作等指引。
请按照指示进行操作。
(2) ATC操作
诊断的操作中有时要使用模具吸嘴。
要向ATC放入LNC60模具吸嘴时，请利用ATC控制进行ATC滑板的开闭。
(3) 轴退避
按轴退避按钮，Head会移动到易于安装模具的位置。
如执行轴退避，
Head会移动到容易安装模具的位置（待命位置）。
请注意不要让身体或工具 刀具 元件等进入装置内。
(4) 操作
按照操作内容框的指示，点击按钮进行操作。
[执行]按钮，执行当前所选择的诊断项目。
[取消]按钮，结束诊断。
注意
FCS使用说明书
21
3-2-1 测量吸嘴偏芯量
选择[测量吸嘴偏芯量]后，点击[执行]按钮，即可启动[测量吸嘴偏芯量]画面。
由于要使用模具吸嘴进行测量，操作框内会出现“请在ATC26号上设置LNC60模具吸嘴。”的指示，
ATC滑板打开。

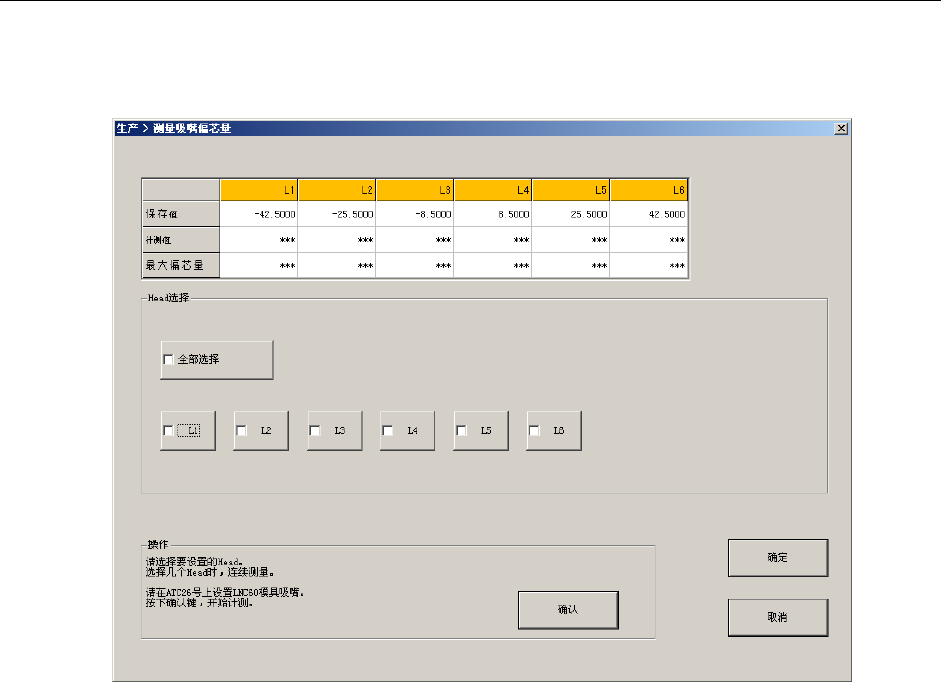

图3-3 测量吸嘴偏芯量
[设置Head]
选择设置对象Head。
机器设置的“使用设备”设置中未勾选（不使用）的Head不能选择。
选择了多个Head时，所选择的全部Head连续进行取得动作。
FCS使用说明书
22
(1) 诊断功能的诊断项目
用诊断功能可诊断下表所列的项目。
表3-1 诊断项目
No.
项目 设置内容
1
吸嘴旋转中心计测值 激光方式得到的吸嘴旋转的中心
2
吸嘴偏芯量 激光方式得到的吸嘴偏芯量
(2) 操作方法
对[Head选择]中指定的Head，请按照[操作]框内的指示进行操作。
要保存测定值并结束时，请选择[确定]，不要保存测定值并结束时，请选择[取消]。
●测定结束后的注意点
在所选择的Head测定结束后，工具吸嘴返回ATC26号。
之后，将所选择的轴移动至待机位置，将ATC滑盘设置为OPEN状态。
若继续实施测定时，请保持这种状态并按下[ 确认 ]。
结束吸嘴偏芯量测定，或者在利用其他器件实施测定时请从ATC26号上取下工具吸嘴。

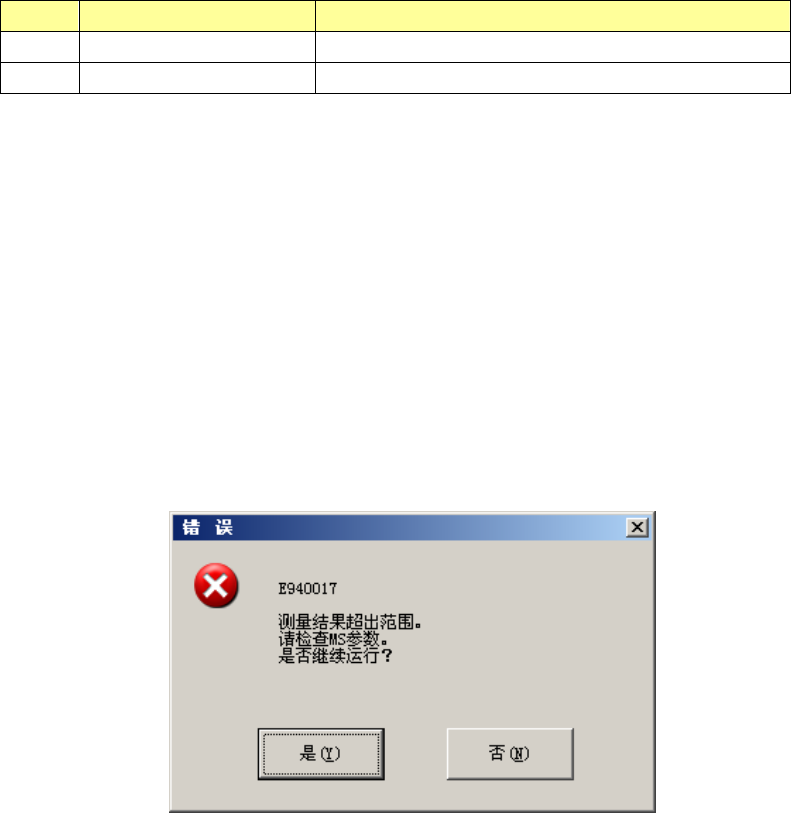

诊断结果为NG（超出限制值）时，显示一下画面。
此时，请咨询本公司服务人员或代理店。
