FCS使用说明书
14
⑥ 显示下图重夹后生产画面。请按下 START 开关。

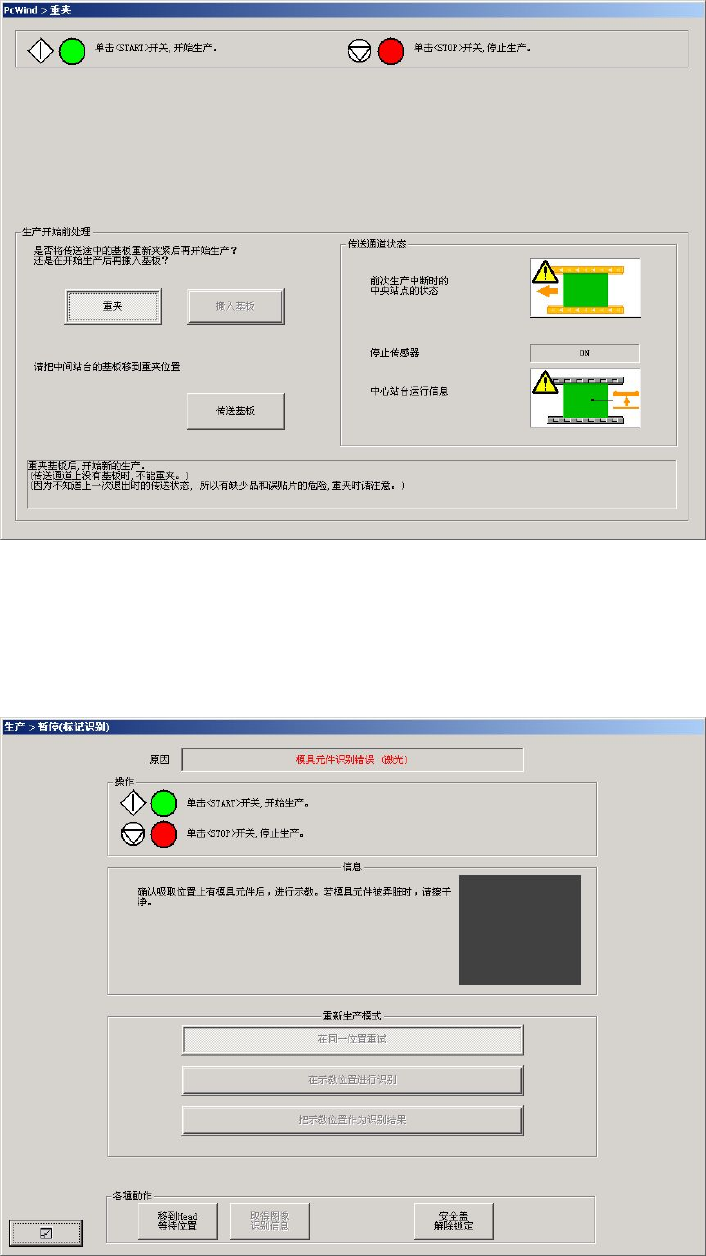

图 2-6 重夹画面
⑦ 开始 FCS 生产
⑧ 生产开始时，对基板上面的模具元件进行识别，如果发生识别错误时，即显示如下画面。进行吸取
位置的示教，如果模具元件识别成功时，即进入 FCS 生产
图 2-7 模具元件识别错误（激光）画面
⑨ 重新生产模式与通常生产的标记识别错误时情况相同
⑩ 生产结束后，自动返回到 FCS 设置画面
FCS使用说明书
15
2-2-1 确认测量结果
结束 FCS 生产（测量）后，确认测量结果。
测量结果，可作为判断是否需要调整的参考数据。
测量结果，按下 FCS 设置画面里的贴片综合偏移量显示按钮，即可显示。
＜激光定心时＞
请确认所有 Head 的 3σ 值 (X、Y、A)。
所有 Head 的 3σ 值如果在『表 2-5 贴装精度的判定值(激光定心、确认精度参考值)』的判定值以上，
可判断为贴装精度良好。
如果所有 Head 的 3σ 值在判定值以下时，则请擦干净 FCS 模具芯片 B、吸嘴 (506)、模具基板等
后，再次执行精度确认。
如果再次确认的结果 3σ 值仍不在判定值以上时，请执行激光精度调整 (重新取得贴片综合偏移量)。
表 2-5 贴装精度判定植(激光定心、确认精度参考值)
激光速度(高) 激光速度(低)
XY(3σ)(LNC60)
0.037[mm]以下 0.035[mm]以下
θ(3σ)(LNC60)
0.300[°]以下 0.300[°]以下
注 1) 不包括单头的精度。
FCS使用说明书
16
2-3 调整精度
在确认精度模式中，没能取得判定范围内的测量结果时，可在调整精度模式中调整精度。
① 首先，在『基本偏移量调整』的『① OCC 偏移量』中，重新取得 OCC 偏移量（装配角度）。
如果[保存值]和[测量值]变化不超过±0.3°时，不用再取得下层的参数。
（请参见『(2) 偏移量参数的依赖关系』）
② 在 FCS 设置画面中按下 [执行条件设置] 按钮，显示执行条件设置画面
③ 在执行条件设置画面中，选择[调整精度]、[调整精度时,初始化贴片综合偏移量]选项，并设置要执行
的定心方式的执行 Head 后，请按下[确定]按钮。执行条件设置画面即关闭
④ 在 FCS 设置画面中，检查执行条件，请按下[执行调整生产] 按钮
有时重复调整精度，可以取得更好的偏移量。重复调整精度时，从第二次开始在上述对话框中选择
[否]，不要初始化偏移量。(或者,在执行条件设置画面中，去掉[调整精度时,初始化贴片综合偏移量]
的默认设置。)
此后的操作，与确认精度模式(4)以后的操作步骤相同。
调整精度时，将把开始时测量到的数据删除掉，以后不能再参考以前的识别结果，因此需要注意。
2-3-1 检查测量结果
＜激光定心时＞
请检查显示在贴片综合偏移量画面的所有 head 的 3σ 值 (X、Y、A)。
如果 3σ 值在『表 2-7 贴装精度判定值(激光定心、贴片综合)』的判定值以上，可判断为贴装精度良
好。
请按下贴片综合偏移量的[更新]按钮，保存参数。
如果 3σ 值不在『表 2-7 贴装精度判定值(激光定心、贴片综合)』以上时，请按下[更新]按钮保存参数
后，执行确认精度。
确认后，3σ 值仍不在上述判定值以上时，需再执行精度调整。此时，请擦干净 FCS 模具芯片 B、吸
嘴 (506)、模具基板等后执行操作。
经再次执行调整精度，3σ 值仍不在判定值以上时的有关处理，请参见『3.1.2 调整精度的结果未能满
足判定值有效范围时（激光）』。
表 2-6 贴装精度判定值(激光定心、贴片综合)
激光测量速度(高) 激光测量速度(低)
XY(3σ)(LNC60)
0.037[mm]以下 0.035[mm]以下
θ(3σ)(LNC60)
0.300[°]以下 0.300[°]以下
注1) 不包括单头精度。
激光定心时，要计算出激光用校正值(LA)。
关于贴片综合偏移量初始化
