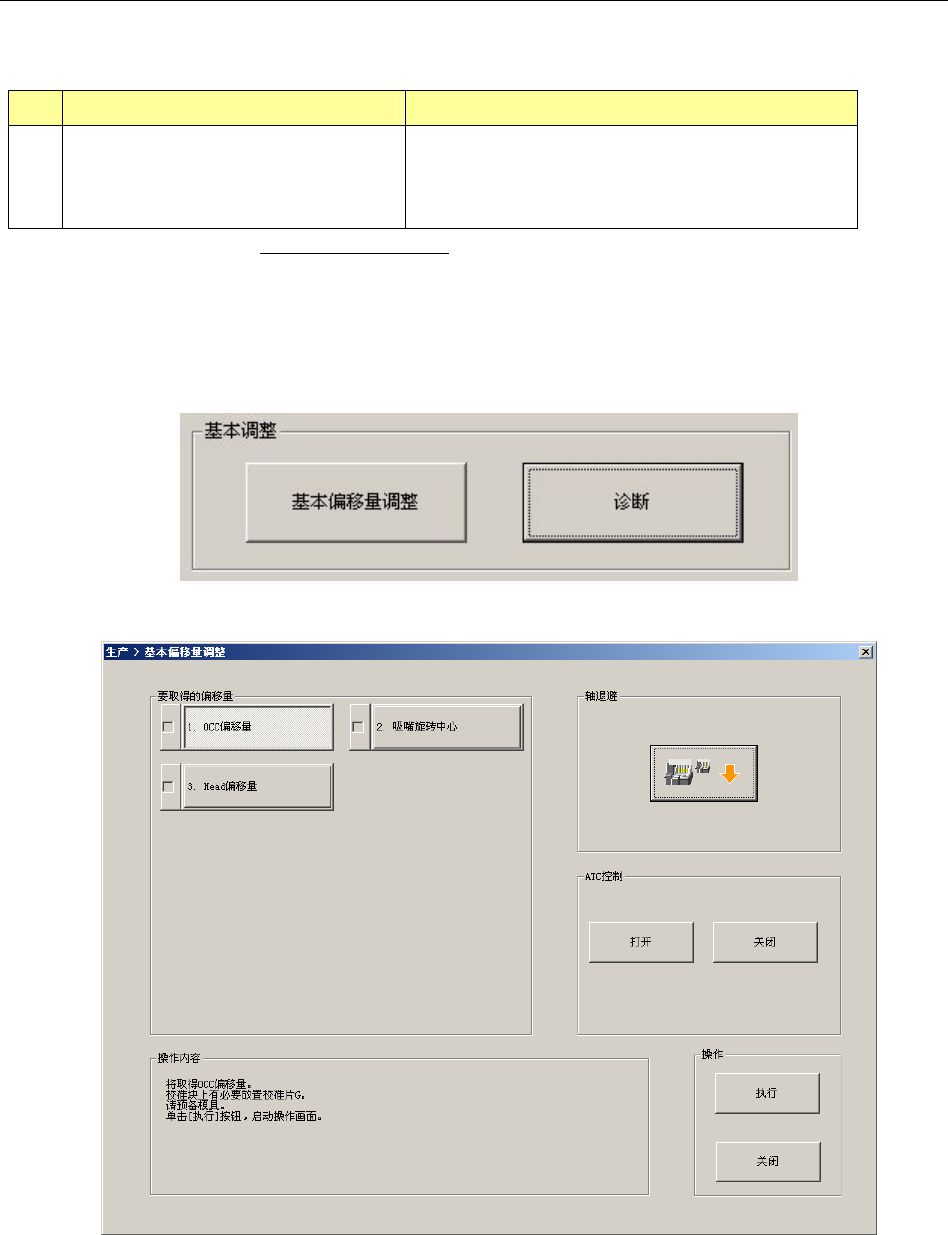

FCS 使用说明书 23 3-3 基本偏移量调整 在基本偏移量调整中能够设置的项目如下表所示。 表 3-2 基本偏移量调整的设置项目 No. 项目 设置的内容 1 FCS 基本偏移量调整 “1. OCC 偏移量 ” “2. 吸嘴旋转中心 ” “3. Head 偏移量 ” * 注： 各偏移量的取得一定要按表中的顺序进行。 （具体请参照 “ （ 2 ） 偏移量参数的依赖关系 ” 。） 如果搞错顺序，不能保证精度。 基本偏移量调整，需要取得构…
FCS使用说明书
22
(1) 诊断功能的诊断项目
用诊断功能可诊断下表所列的项目。
表3-1 诊断项目
No.
项目 设置内容
1
吸嘴旋转中心计测值 激光方式得到的吸嘴旋转的中心
2
吸嘴偏芯量 激光方式得到的吸嘴偏芯量
(2) 操作方法
对[Head选择]中指定的Head，请按照[操作]框内的指示进行操作。
要保存测定值并结束时，请选择[确定]，不要保存测定值并结束时，请选择[取消]。
●测定结束后的注意点
在所选择的Head测定结束后，工具吸嘴返回ATC26号。
之后，将所选择的轴移动至待机位置，将ATC滑盘设置为OPEN状态。
若继续实施测定时，请保持这种状态并按下[ 确认 ]。
结束吸嘴偏芯量测定，或者在利用其他器件实施测定时请从ATC26号上取下工具吸嘴。
诊断结果为NG（超出限制值）时，显示一下画面。
此时，请咨询本公司服务人员或代理店。
FCS使用说明书
24
（1） 设置项目
表
3-3
设置项目
No.
项目
设置的内容
1
要取得的偏移量 可以从1～3中的某一个开始调整，但由于偏移量参数的依
赖关系，从上位参数开始实施时，一定要持续实施到下位
参数。但是，如果OCC偏移量（装配角度）的变动在±0.3°
以内，下层的参数就不需要重新取得。
（2）
偏移量参数的依赖关系
为了保持贴装精度而必需的偏移量参数，具有相互依赖的关系。
如果以错误的顺序取得偏移量参数，就不能保证贴装精度。
按照[基本偏移量调整]取得偏移量参数，可以正确地保持偏移量参数的一致性。
偏移量参数有4个层次。
如果上位层次的参数发生变动，位于其下层的偏移量参数必须全部重新取得。
但是，如果OCC偏移量（装配角度）的变动在±0.3°以内，下层的参数就不需要重新取得。
表
3-4
偏移量参数的层次
激光定心
层次 A
OCC
偏移量
层次 B
吸嘴旋转中心偏移量
层次 C
Head
偏移量
层次 D
贴片综合偏移量
（3） 中断调整
偏移量的取得完成后，勾选框内出现勾选记号。
如果在上位参数被打勾而下位参数未被打勾的状态下按下[取消]按钮，会出现以下的询问。
图
3-6
基本偏移量调整未完成的询问
