FCS使用说明书
25
（4） 操作内容框
显示基本偏移量调整功能的操作内容、准备工序等指引。请根据指示进行操作。各种偏移量取
得对话框启动后，请按照各自的操作信息进行操作。
（5）ATC操作
诊断的取得操作中有时要使用模具吸嘴。要向ATC放入模具吸嘴时，请利用ATC控制进行ATC
滑板的开闭。
Head妨碍时，请利用[轴退避]将轴移动后再操作。
如执行轴退避，Head移动到容易安装模具的位置（待命位置）。
请注意不要让身体或工具、刀具、元件等进入装置内。
（6） 操作
对操作内容做出指示。
[执行]按钮，执行当前所选择的偏移量取得操作。
[取消]按钮，结束基本偏移量调整。
（7） 关于测量数据的保存
以确定键结束各种偏移量取得的对话框时，测量值被临时保存。
当结束[基本偏移量调整]画面，并在[FCS设置]画面结束时点击保存按钮，保存才完成（写入
MS参数控制文件）。
如选择[否]，设置值变为无效。
图3-7 保存设置确认用对话框
表3-5 保存设置确认用对话框项目
No.
按钮选择 处理
1
是 保存设置值后回到桌面画面。
2
否 不保存设置值即回到桌面画面。
3
取消 取消结束指令
注意
FCS使用说明书
26
① OCC偏移量
选择[1.OCC偏移量]，按下[执行]按钮，即启动[OCC偏移量]的操作画面。
图3-8 OCC偏移量操作画面
（1） 设置项目
表3-6 设置项目
No.
项目 设置内容
1
装配角度 OCC与主机的装配角度（以主机为基准）（°）
1-1
保存值 被设置的角度、XY
1-2
计测值 测量到的角度
（2） 设置方法
设置项目是自动设置的。
选择[确定]关闭画面时，测量值即为有效（有关测量值的保存，请参见『注意: 自我校准设置
值 (测量值)的保存』）
显示确认提示信息框后，即进行返回原点。
FCS使用说明书
27
● 操作方法

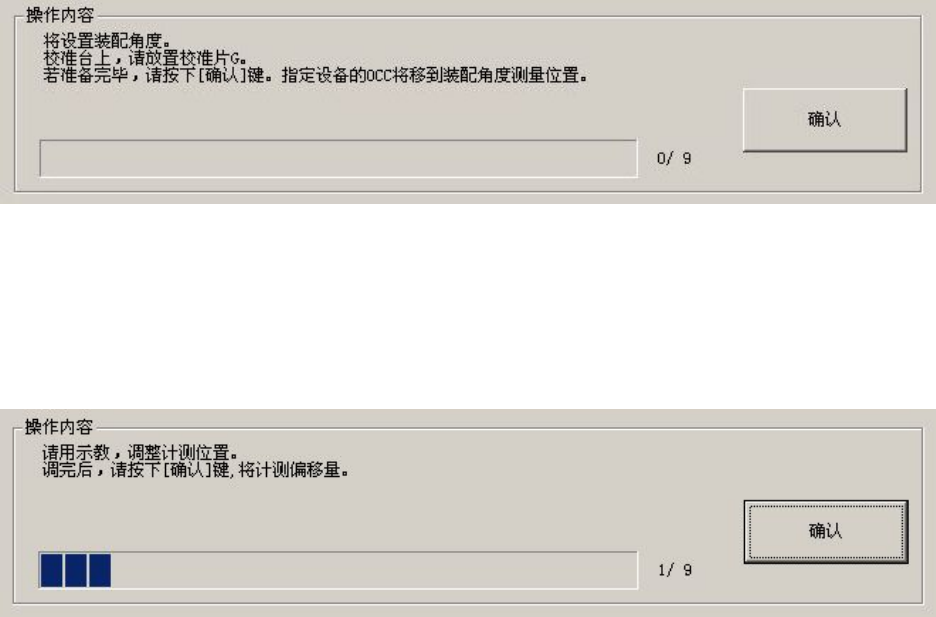

图3-9 操作画面指示（1/2）
请将GAL片G模具放到校准台上。
这时，要把GAL片G模具的标记与校准台的第1标记对好。GAL片G模具有正反面，可读到F标记的一
面是表面。
图3-10 操作画面指示（1/2）
请利用示教进行调整，使监视器十字光标基本位于标记的中心，再按 [ENTER]键。
这时，如摄像机视野内出现标记之外的灰尘，请仔细擦拭GAL片G模具，做到只有标记可见。
如果计测时测到标记之外的东西，将无法取得正确的值，或者出错。
准备完毕后请按[确认]按钮。
之后，请根据[操作]框内的指示进行操作。
取得[1.OCC偏移量]后，再取得[2.吸嘴旋转中心]。
* 如要再次执行[1.OCC偏移量]，请按下[执行]按钮。
