FCS使用说明书

（1）设置项目

表

3-3

设置项目

No.

项目

设置的内容

要取得的偏移量可以从1～3中的某一个开始调整，但由于偏移量参数的依

赖关系，从上位参数开始实施时，一定要持续实施到下位

参数。但是，如果OCC偏移量（装配角度）的变动在±0.3°

以内，下层的参数就不需要重新取得。

（2）

偏移量参数的依赖关系

为了保持贴装精度而必需的偏移量参数，具有相互依赖的关系。

如果以错误的顺序取得偏移量参数，就不能保证贴装精度。

按照[基本偏移量调整]取得偏移量参数，可以正确地保持偏移量参数的一致性。

偏移量参数有4个层次。

如果上位层次的参数发生变动，位于其下层的偏移量参数必须全部重新取得。

但是，如果OCC偏移量（装配角度）的变动在±0.3°以内，下层的参数就不需要重新取得。

表

3-4

偏移量参数的层次

激光定心

层次 A

OCC

偏移量

层次 B

吸嘴旋转中心偏移量

层次 C

Head

偏移量

层次 D

贴片综合偏移量

（3）中断调整

偏移量的取得完成后，勾选框内出现勾选记号。

如果在上位参数被打勾而下位参数未被打勾的状态下按下[取消]按钮，会出现以下的询问。

图

3-6

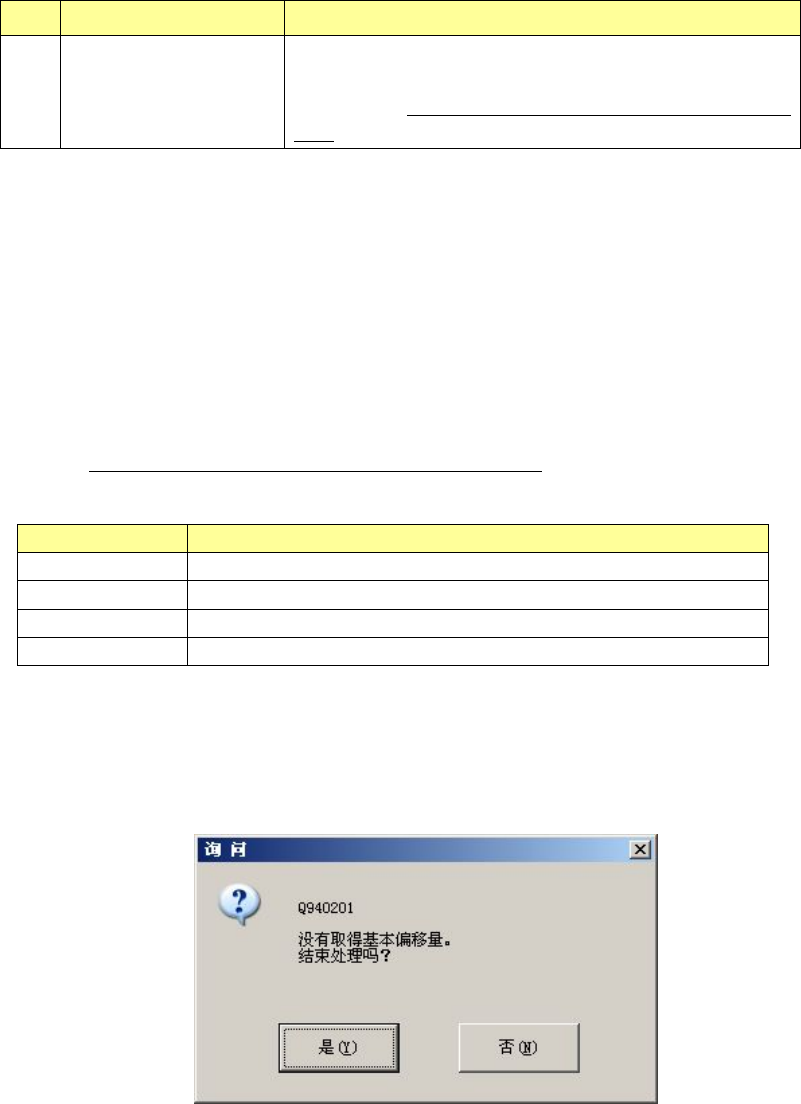

基本偏移量调整未完成的询问

FCS使用说明书

（4）操作内容框

显示基本偏移量调整功能的操作内容、准备工序等指引。请根据指示进行操作。各种偏移量取

得对话框启动后，请按照各自的操作信息进行操作。

（5）ATC操作

诊断的取得操作中有时要使用模具吸嘴。要向ATC放入模具吸嘴时，请利用ATC控制进行ATC

滑板的开闭。

Head妨碍时，请利用[轴退避]将轴移动后再操作。

如执行轴退避，Head移动到容易安装模具的位置（待命位置）。

请注意不要让身体或工具、刀具、元件等进入装置内。

（6）操作

对操作内容做出指示。

 [执行]按钮，执行当前所选择的偏移量取得操作。

 [取消]按钮，结束基本偏移量调整。

（7）关于测量数据的保存

以确定键结束各种偏移量取得的对话框时，测量值被临时保存。

当结束[基本偏移量调整]画面，并在[FCS设置]画面结束时点击保存按钮，保存才完成（写入

MS参数控制文件）。

如选择[否]，设置值变为无效。

图3-7 保存设置确认用对话框

表3-5 保存设置确认用对话框项目

No.

按钮选择处理

是保存设置值后回到桌面画面。

否不保存设置值即回到桌面画面。

取消取消结束指令

注意

FCS使用说明书

① OCC偏移量

选择[1.OCC偏移量]，按下[执行]按钮，即启动[OCC偏移量]的操作画面。

图3-8 OCC偏移量操作画面

（1）设置项目

表3-6 设置项目

No.

项目设置内容

装配角度 OCC与主机的装配角度（以主机为基准）（°）

1-1

保存值被设置的角度、XY

1-2

计测值测量到的角度

（2）设置方法

设置项目是自动设置的。

选择[确定]关闭画面时，测量值即为有效（有关测量值的保存，请参见『注意: 自我校准设置

值 (测量值)的保存』）

显示确认提示信息框后，即进行返回原点。
