FCS使用说明书
16
2-3 调整精度
在确认精度模式中，没能取得判定范围内的测量结果时，可在调整精度模式中调整精度。
① 首先，在『基本偏移量调整』的『① OCC 偏移量』中，重新取得 OCC 偏移量（装配角度）。
如果[保存值]和[测量值]变化不超过±0.3°时，不用再取得下层的参数。
（请参见『(2) 偏移量参数的依赖关系』）
② 在 FCS 设置画面中按下 [执行条件设置] 按钮，显示执行条件设置画面
③ 在执行条件设置画面中，选择[调整精度]、[调整精度时,初始化贴片综合偏移量]选项，并设置要执行
的定心方式的执行 Head 后，请按下[确定]按钮。执行条件设置画面即关闭
④ 在 FCS 设置画面中，检查执行条件，请按下[执行调整生产] 按钮
有时重复调整精度，可以取得更好的偏移量。重复调整精度时，从第二次开始在上述对话框中选择
[否]，不要初始化偏移量。(或者,在执行条件设置画面中，去掉[调整精度时,初始化贴片综合偏移量]
的默认设置。)
此后的操作，与确认精度模式(4)以后的操作步骤相同。
调整精度时，将把开始时测量到的数据删除掉，以后不能再参考以前的识别结果，因此需要注意。
2-3-1 检查测量结果
＜激光定心时＞
请检查显示在贴片综合偏移量画面的所有 head 的 3σ 值 (X、Y、A)。
如果 3σ 值在『表 2-7 贴装精度判定值(激光定心、贴片综合)』的判定值以上，可判断为贴装精度良
好。
请按下贴片综合偏移量的[更新]按钮，保存参数。
如果 3σ 值不在『表 2-7 贴装精度判定值(激光定心、贴片综合)』以上时，请按下[更新]按钮保存参数
后，执行确认精度。
确认后，3σ 值仍不在上述判定值以上时，需再执行精度调整。此时，请擦干净 FCS 模具芯片 B、吸
嘴 (506)、模具基板等后执行操作。
经再次执行调整精度，3σ 值仍不在判定值以上时的有关处理，请参见『3.1.2 调整精度的结果未能满
足判定值有效范围时（激光）』。
表 2-6 贴装精度判定值(激光定心、贴片综合)
激光测量速度(高) 激光测量速度(低)
XY(3σ)(LNC60)
0.037[mm]以下 0.035[mm]以下
θ(3σ)(LNC60)
0.300[°]以下 0.300[°]以下
注1) 不包括单头精度。
激光定心时，要计算出激光用校正值(LA)。
关于贴片综合偏移量初始化
FCS使用说明书
17
＜贴片综合偏移量计算结果的反映＞
生产时的贴片情况，包括每个贴片点的模具基板标记的机械坐标、模具基板标记识别结果、元件或
元件标记识别结果，均作为履历数据保存。
在 [贴片综合偏移量]画面上，将显示：根据取得的履历数据计算出来的贴片综合偏移量的校正值和
反映此校正值时的效果。
使用贴片综合偏移画面的[输出贴片综合]按钮对计算出的贴片综合偏移量进行更新。
按下[输出贴片综合]按钮，即可显示如下的画面。
这时，请在贴片综合偏移画面里勾选要更新的 Head，再按[输出贴片综合] 按钮。

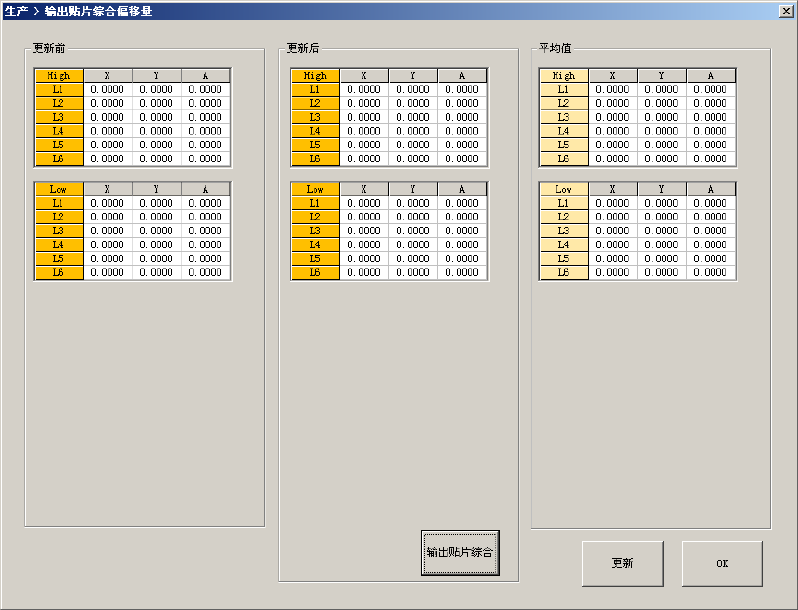

图 2-8 输出的贴片综合偏移画面
按[更新]按钮，为更新贴片综合贴片。按[OK]按钮，则关闭此画面。
FCS使用说明书
18
第3章 故障分析
本章对精度调整的结果达不到判定值标准时的处理方法进行说明。
3-1 各种具体情况下的修正和调整
3-1-1 贴片结果异常警报
当显示贴片结果异常警报时，可使用FCS的诊断功能，测定吸嘴的偏芯量。
具体的偏芯量测定方法，请参见“3-2 诊断功能”。
根据诊断的结果，用以下的某个方法进行修正或调整偏移量。
① 通过[基本偏移量调整]重新取得OCC偏移量以后的各种参数。
② 然后请重新实行精度调整。
3-1-2 精度调整的结果达不到判定值标准时（激光）
当再次实行精度调整后，激光定心测定结果的CPK值仍达不到判定值标准范围时，请按下述“3-2
诊断功能”说明对装置的状态进行诊断。
根据诊断结果
① 参照“3-3 基本偏移量调整”，利用基本偏移量调整功能重新取得“OCC”、“吸嘴旋转中心”以及
“Head”偏移量。
② 然后重新实行精度调整。
3-1-3 偏芯量大
偏芯量通常最大为0.08mm左右。偏芯量即使大，也不一定对贴装精度产生影响。
如果偏芯量大且贴装精度不是良好，建议对该贴装头进行保养。
